[DIY] 亂搞一通居家門禁系統-RFID感應與指紋解鎖

有一句話，科技始終來自於惰性


每天出門都要鎖門帶鑰匙，回來後還要開鎖放鑰匙，買東西、載小孩、倒垃圾都是如此，長時間下來惰性就出現了，想到公司的指紋門禁，這樣子出門什麼東西都不用帶，手指帶著就好，好方便啊！就這麼決定跟太后申請居家修繕專案！

//———看到前面兩個斜線就知道是註解——
//———以下廢話多，不想花太多時間的人可以滑鼠直接往下拉看圖—————

市面上有很多現成的門禁系統可以外加，也可以把門鎖直接換成智慧門鎖等等，但DIY的樂趣豈不是沒了，所以上網搜尋了材料與模組，不得不說現在科技真的很方便，什麼模組都有現成，只要買來裝一裝接一接就好⋯⋯這樣好像打臉上面講的「買現成就好，但缺少DIY樂趣」，不管啦！採取最低限度的現成，不然真的就不好玩了！（如果從無到有自己也做不出來⋯⋯）

每次打文章都廢話一大堆，但心路歷程總是想跟大家分享，也希望可以幫助想自己裝門禁系統的小惡魔們，取之於小惡魔👿，用之於小惡魔👿，好啦～我們開始囉！

一開始分成三個部分製作，「門外感應盒」「門內感應解鎖」「控制盒」


「門外感應盒」
構想是可用RFID磁扣感應與指紋解鎖，然後搭配Arduino來做開門訊號控制，RFID模組與指紋模組都有搭配Arduino的產品，真是很方便，只要寫程式就好。

門外安裝位置經由觀察後可以把原本的門鈴按鈕給拆了，然後利用原本的管路走線才不用在那邊鑽洞，然後將拆了的門鈴按鈕移植到感應盒上。

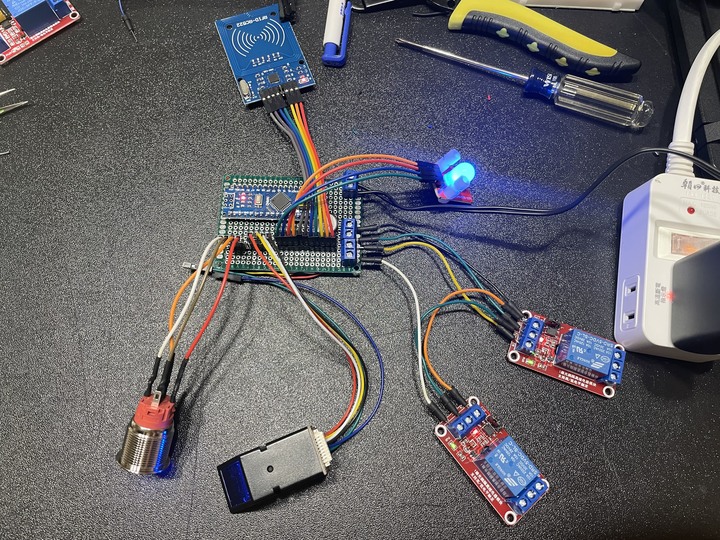

首先測試電路，模組買來先焊接腳位，然後接線，並分別測試指紋模組、RFID模組與繼電器動作，






確認程式沒問題後接上陽極鎖一併測試，


抓個空擋註冊家人的指紋與感應扣，


以上初步測試完成，接下來就是焊接電路與製作門外感應盒。

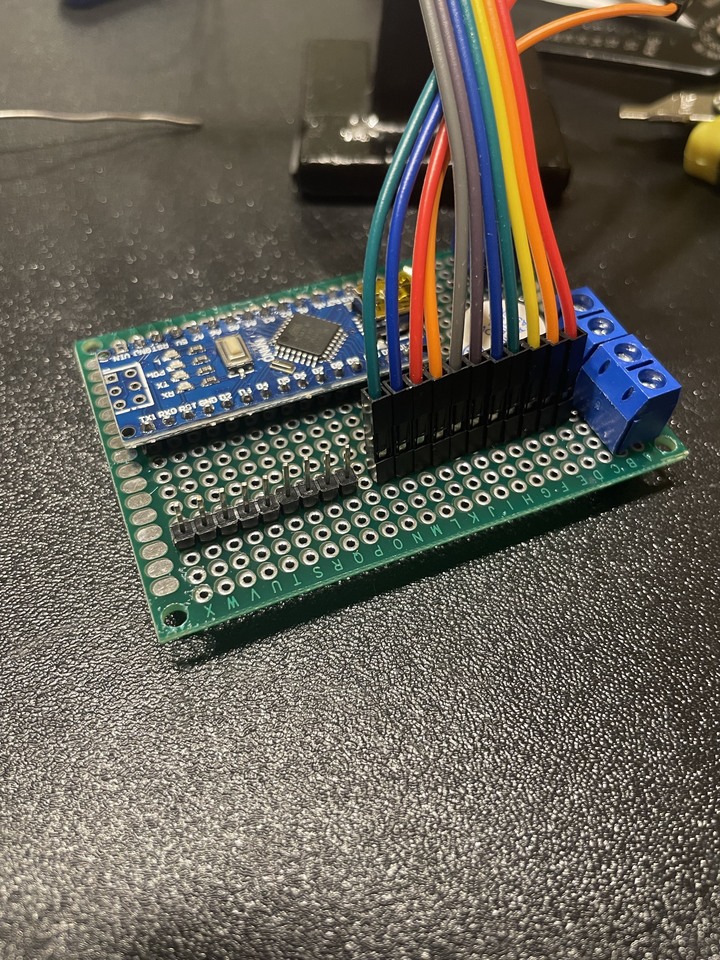

規劃電路控制板安裝在盒子底部，然後感應模組與指紋模組固定在上蓋，兩者之間用排線連結不要焊死， 考慮模組壞掉後還可以拔掉更換，

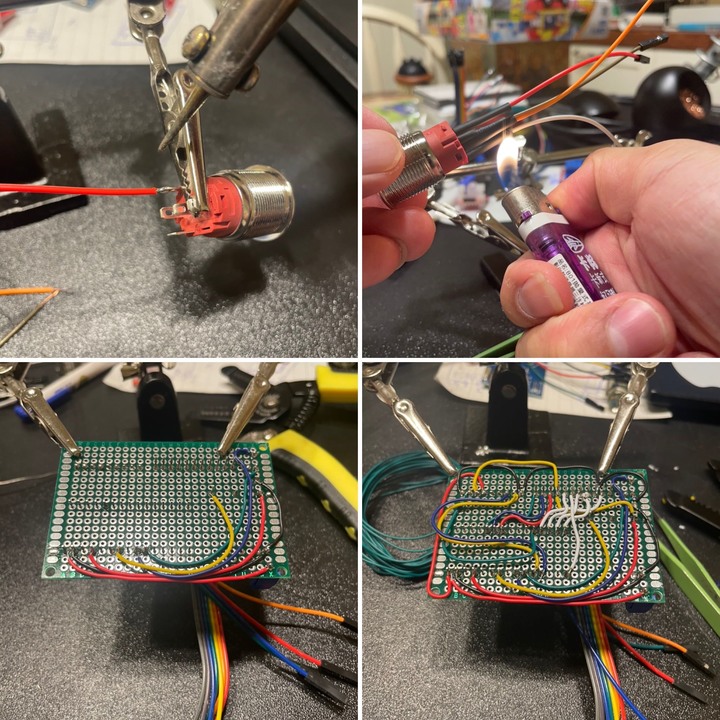

開始焊接電路與各個元件的接線，




焊接完成後再測試一次功能是否正常，


電路板與盒子比對一下後，是不是越來越有感覺了，接著開始改造感應盒，


保留原本上蓋的卡扣與鎖點，






上蓋挖洞給指紋模組與門鈴，順便割一塊壓克力固定用，










上蓋背面黏上尼龍柱給RFID模組鎖固用（也是為了方便更換），


訊號線從門口的門鈴按鈕管路穿出，

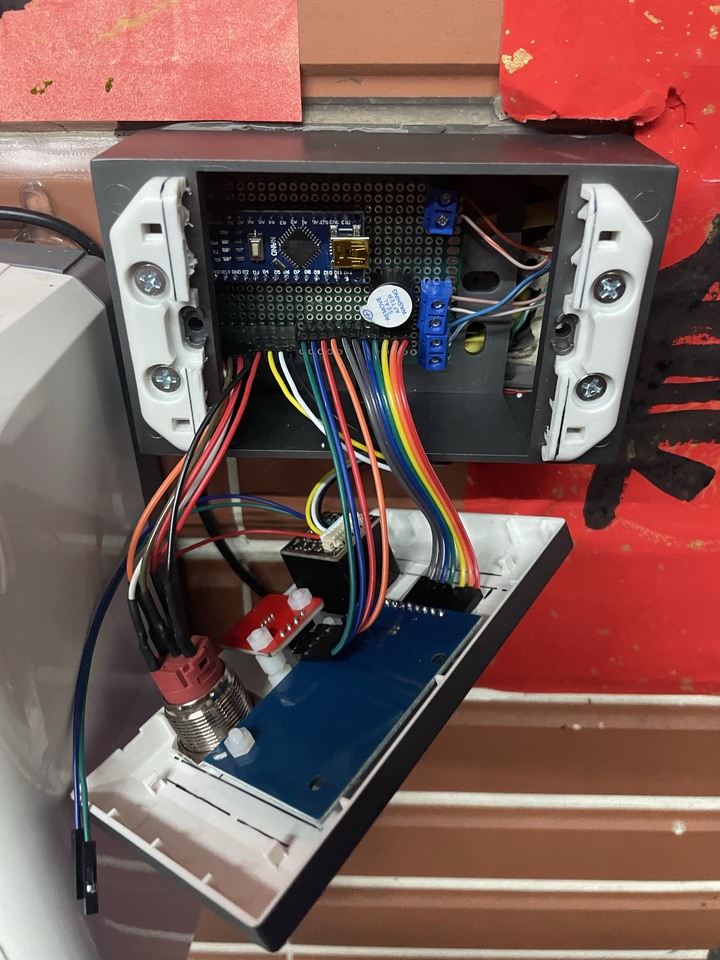

將訊號線配好，並且連結每個元件與控制板的線路，




接好之後再通電測試一下，動作正常沒問題👍


後來因為原電鈴孔洞太大不好固定感應盒，所以改上遮蓋並固定在其他位置，


「門內感應解鎖」
出門時只要手伸過去感應一下立馬解鎖，同樣的訊號線從開關處管路穿出，




開始配線感應器，




配完之後直接鎖上，簡單明瞭，


「控制盒」
規劃安裝在原本室內門鈴的地方，這樣剛好有110v可以取電供應給門禁系統，




處理一下控制盒底板上的繼電器位置，同樣黏上尼龍柱，也是方便之後繼電器損壞的更換，




然後鎖上繼電器並配線，順便加個開關來控制整個門禁系統電源，




陽極鎖安裝上門，線路從角落鑽洞穿線直達控制盒內，

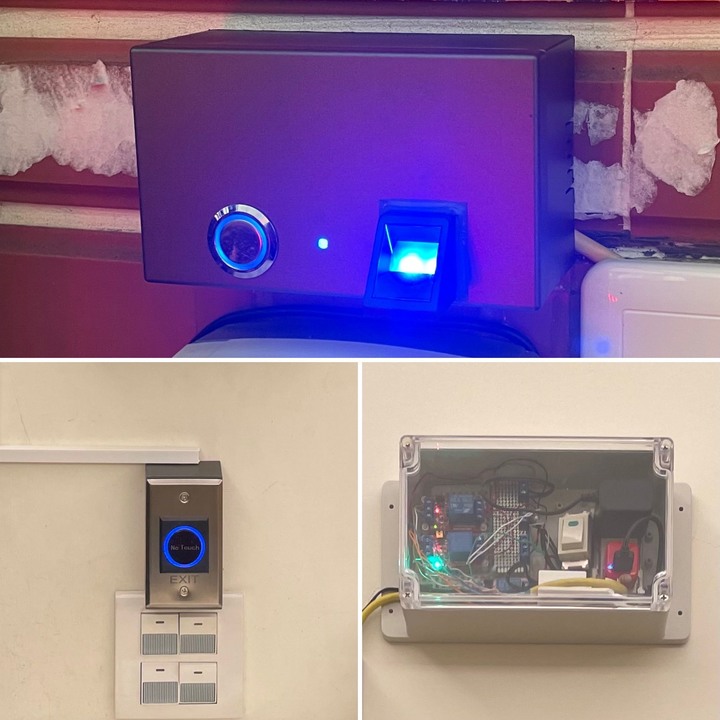

將將將將，醬醬～醬醬～！完成！亂搞一通門禁系統終於完工啦！






正式通電，門外感應盒、門內感應器、控制盒一切動作正常，我人出得去也進得來，


以上，謝謝各位撥空看完，感謝大家的參與，7號工坊我們下次見！
