75A的NFB（無熔絲開關）線徑？

YoTing119
個人積分：0分
文章編號：84927849

0分

樓主

2022-05-23 20:18

《銘謝那些無意義又沒有幫助的文字回覆》

最近家裡配電箱整理換新，水電師傅把配電箱的總開關使用75A的NFB，但是線徑使用9mm的是否不符法規？
因為我去查了一下法規，是否應該要用到22或是30mm2的才對呢？
75A的NFB（無熔絲開關）線徑？

2022-05-23 20:18 發佈

文章關鍵字熔絲開關 NFB 線徑電箱家裡 75A 總開關法規水電師傅 9mm

cruiser58478

cruiser58478
個人積分：3016分
文章編號：84928072

3016分

2樓

2022-05-23 20:56

你量的是含絕緣皮的線徑。根本不是導體線徑吧！？

不過圓的半徑直徑跟面積，我記得是小學的題目，你發問前有仔細看一下單位嗎？

YoTing119 樓主

我家窮，沒有上小學，不好意思，其實您可以不用理我們這種沒讀過書的文，浪費您回覆的時間

2022-05-24 9:58

cruiser58478

看來台灣的國民教育還是不夠普及啊！我不是說數學。

2022-05-24 20:20

leoliou

leoliou
個人積分：23471分
文章編號：84928223

23471分

3樓

2022-05-23 21:22

補充樓上
絕緣材料也會影響線材電流上限
相同同線徑矽膠>PVC(雖然絕大部分用的都是PVC)
所以還是看線上標示最準
真心不騙

分身回覆

分身回覆
個人積分：3469分
文章編號：84928231

3469分

4樓

2022-05-23 21:23

YoTing119 wrote:
最近家裡配電箱整理換新，水電師傅把配電箱的總開關使用75A的NFB，但是線徑使用9mm的是否不符法規？
因為我去查了一下法規，是否應該要用到22或是30mm2的才對呢？

公稱斷面積 22mm2
線徑 2mm
外徑 6mm
PVC完成外徑 9mm

YoTing119 樓主

非常感謝您的知識分享[拇指向上]

2022-05-24 9:31

gan90134

gan90134
個人積分：737分
文章編號：84928285

737分

5樓

2022-05-23 21:33

含皮外徑這樣看起來應該是22平方的電線
如果是22平方其實建議用60A
但是直接看電線上面的印刷不是比較快嗎？

YoTing119 樓主

謝謝說明，有查了一下，但絕緣處找不到印刷，才會提出問題這樣

2022-05-24 10:00

chih_haohung

chih_haohung
個人積分：5349分
文章編號：84929399

5349分

6樓

2022-05-24 1:43

YoTing119 wrote:
最近家裡配電箱整理換(恕刪)

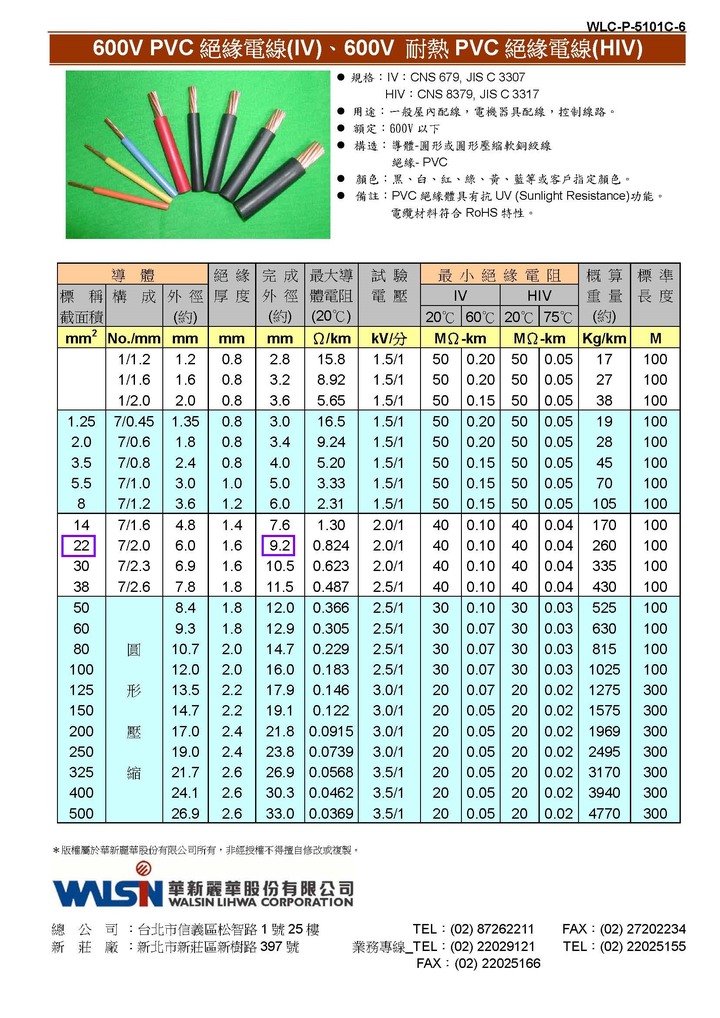

這一條電線銅導體+PVC材質的絕緣外皮的總外徑是9.0 依照華新麗華製造商的產品規格
這一條電線的銅導體是22mm2

點我看大圖

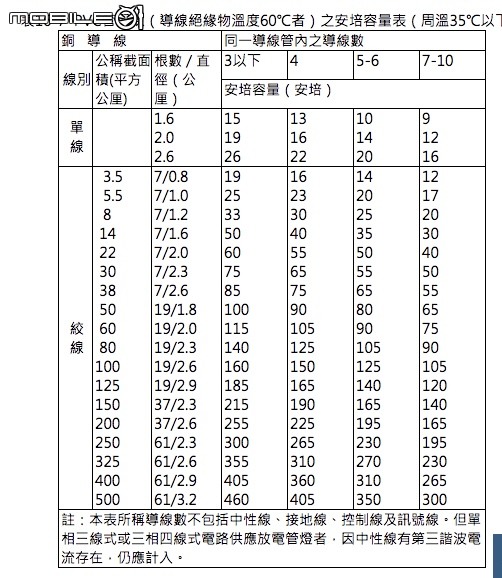

如果這一條電線走PVC管依照電工法規的最高安全電流是60A，需搭配60A的無熔絲斷路器(NFB)
如果這一條電線走EMT管(金屬薄管) 依照電工法規的最高安全電流是70A，需搭配70A的無熔絲斷路器(NFB)，但由於市面上沒有70A的無熔絲斷路器(NFB)，只有75A的無熔絲斷路器(NFB)，依照電工法規可搭配上升一級的無熔絲斷路器(NFB)，也就是75A的無熔絲斷路器(NFB)

f814030

您人真好！加分

2022-05-24 6:19

YoTing119 樓主

真心感謝您如此的資訊分享和對我們這種非本科系耐心的教學相長，再次謝謝您[拇指向上]

2022-05-24 9:47

f814030

f814030
個人積分：656分
文章編號：84929619

656分

7樓

2022-05-24 6:18

YoTing119 wrote:
最近家裡配電箱整理換(恕刪)

看線上印刷的，不是用油標卡尺量…
是截面積，不是直徑，更不是含外皮…

YoTing119 樓主

謝謝說明，有查了一下，但絕緣處找不到印刷，才會提出問題這樣。然後謝謝你浪費時間打字

2022-05-24 10:01

jocomach

jocomach
個人積分：31899分
文章編號：84929698

31899分

8樓

2022-05-24 6:52

f814030 wrote:
看線上印刷的，不是用(恕刪)

正解看印刷字

andy0606

andy0606
個人積分：3556分
文章編號：84930005

3556分

9樓

2022-05-24 8:24

單心線才看直徑,角線看的是截面積
沒人用這樣勞力士勾外皮絕緣就說人家怎樣的.
不想尊重專業你就不要找專業的隨便自己搞就好
找了人家來做又不相信?恩......果然一堆自以為自己專業的.

YoTing119 wrote:
最近家裡配電箱整理換(恕刪)

YoTing119 樓主

你的專業回覆真是有幫助

2022-05-24 9:49

Newman.Chen

Newman.Chen
個人積分：5254分
文章編號：84930209

5254分

10樓

2022-05-24 8:49

隨便拿游標尺就說
