插座更換請益

dysporthsu
個人積分：32分
文章編號：84818839

32分

樓主

2022-05-09 15:41

請問這裡的大神們

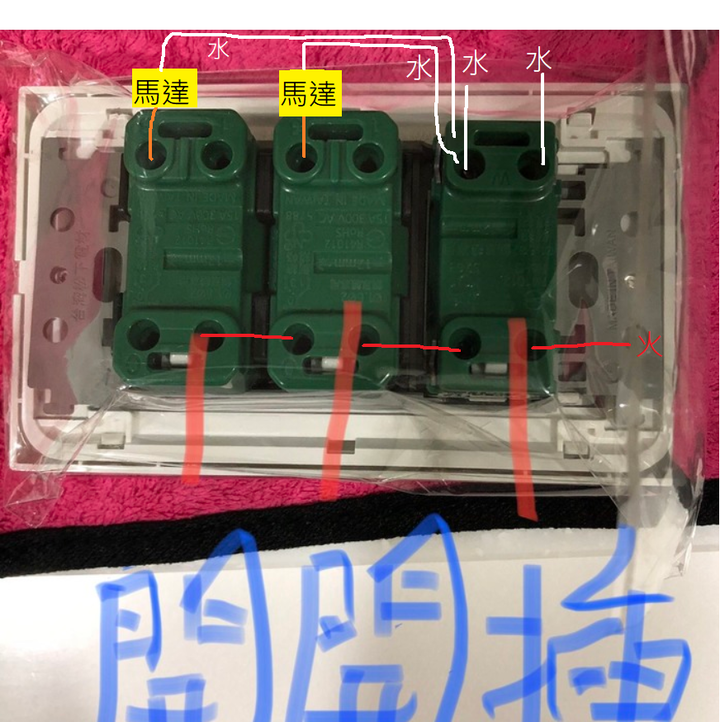

原插座是
一開關二插座
接法如下圖

插座更換請益

插座更換請益

插座更換請益

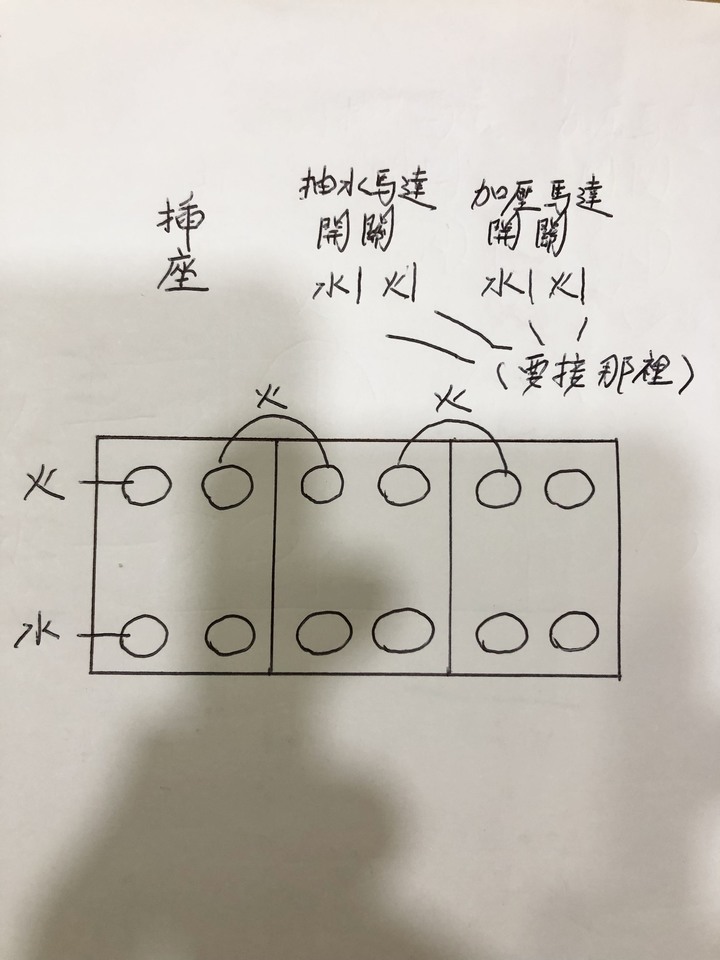

請問如要變更
二開關一個插座
是否如下接線

插座更換請益

插座更換請益

插座更換請益

或是大神們有更好的建議

插座更換請益

插座更換請益

2022-05-09 15:41 發佈

文章關鍵字插座大神們原插座建議下圖接線

gbsdf

gbsdf
個人積分：725分
文章編號：84819089

725分

2樓

2022-05-09 16:09

dysporthsu wrote:
請問這裡的大神們原插(恕刪)

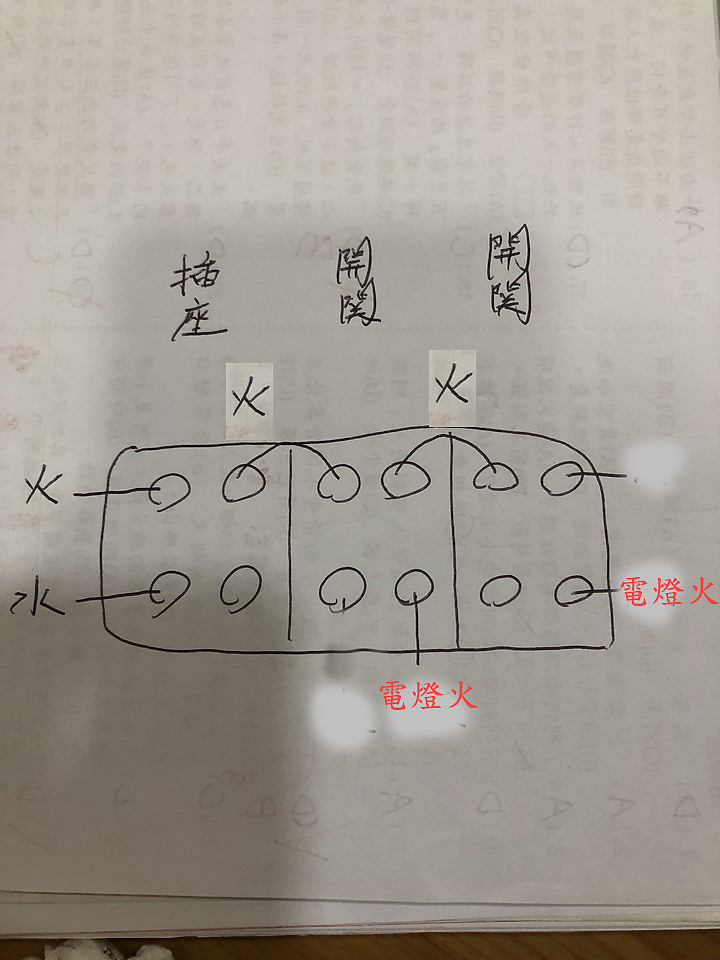

切記開關都只會有 單 L N端是負載端連接的
插座才會有一端是L 一端是N

點我看大圖

點我看大圖

spider_ho
個人積分：1504分
文章編號：84819243

1504分

3樓

2022-05-09 16:23

這樣

dysporthsu
個人積分：32分
文章編號：84820019

32分

樓主

2022-05-09 17:44

請問各位的大神們🙏🙏🙏

dysporthsu
個人積分：32分
文章編號：84820582

32分

樓主

2022-05-09 18:59

大神們還有其它的建議嗎？

yiy2

拍照比較好確認...

2022-05-10 8:09

yiy2

yiy2
個人積分：440分
文章編號：84827811

440分

6樓

2022-05-10 16:09

dysporthsu wrote:
大神們還有其它的建議(恕刪)

注意電流不要超過接線規格(19A)

dysporthsu
個人積分：32分
文章編號：84828640

32分

樓主

2022-05-10 17:27

yiy2 wrote:
注意電流不要超過接線...(恕刪)

謝謝你🙏，感恩

dysporthsu
個人積分：32分
文章編號：84829099

32分

樓主

2022-05-10 18:24

spider_ho wrote:
這樣...(恕刪)

謝謝你！🙏感恩！

dysporthsu
個人積分：32分
文章編號：84829102

32分

樓主

2022-05-10 18:24

gbsdf wrote:
切記開關都只會有 ...(恕刪)

謝謝你！🙏感恩！

downtodo

downtodo
個人積分：4555分
文章編號：84829292

4555分

10樓

2022-05-10 18:56

給你參考一下

開關只有控制火線，不須接水線，你如果接上水線，開關一打開馬上爆火花短路。
點我看大圖

點我看大圖

點我看大圖
