話說前日我發問了這個：
請問快速鐵捲門可不用控制器，直接用24V電池驅動嗎？
很感謝高手們的回答，但大外行有看沒有懂，還是不知如何接線，也前前後後搜尋網路文章，看了好多先進們的影片，才終於搞懂一件事：
我的 呈瑞（安進）有二個直流馬達，而且是綣縮在捲門中間，因此想要拉出馬達的那二條線，對我而言基本上是相當困難的。
於是就如我在該篇發問的：
那可以不用控制箱，直接用 24V 供電給那三條線驅動捲門上和下嗎？
才是唯一可行之路了，而也正如熱心網友所說：
這樣的問題，應該得不到答案！
只能自己試！
想想也是，既然無此先例，我就來做個第一位嘗試者，如果不幸接壞了，反正早就不想用控箱，這套設備閒著也是閒著，就決定豁出去了！
首先說由捲門上方垂下來之三條線，中間為青，右白、左黑，於是我先用 24V 接左黑和中青，捲門動了（那一刻好高興，慶幸沒燒壞東西），於是天真的以為中青一定是共線，於是中青不變，再接右白，以一種非常篤定的心態認為一定會向下，但真的踢到鐵板，因為還是往上。
於是停工吃飯，但一直思考，為什麼呢？
吃飽後，乃把正負線互換，結果終於試出最正確組合如下：

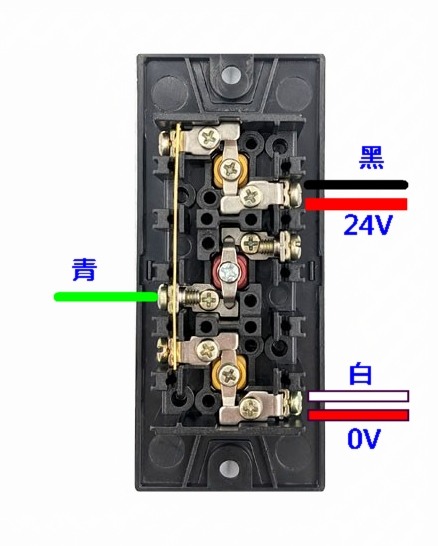

白接負、青接正 捲門向上
青接負、黑接正 捲門下降
（幸好沒用白黑相接，不然下場會是如何？對了，要接線前首先把捲門拉下來一些，用電錶量過，確認這三點線都會有反應，否則就不用再試下去了）
這是什麼跟什麼，原以為是共線的中間線竟然同時扮演著陰陽人的角色，難怪讓我雌雄莫辨，差點想破頭。
而且最大的特色是 如果有接壓釦等，必須一直按著才會動，換言之也不必用到停止鍵了！
但問題來了，請問各位大大們，這樣又要接什麼開關或壓釦才能完美動作呢？
（註：是要接內外二組喔！）
其實大外行是有想出一個很笨的方法，但請高手們提供簡單又正確的方法，謝謝大家！
