請益電磁接觸器規格

Kaid0518

Kaid0518
個人積分：0分
文章編號：84545827

0分

樓主

2022-04-01 17:40

接線如圖

請益電磁接觸器規格

1.想請問，我有一個3P 30A 的無熔絲開關，想要按照圖中的接線方式，我應該要選擇多少安培的電磁接觸器具
30A 還是 90A?

2.110V規格的接觸線圈是否僅須接一條火線與一條零線即可

<沒有要自己動手接，僅是自學時對規格選擇產生疑問>
先在此感謝回覆者，謝謝!

2022-04-01 17:40 發佈

文章關鍵字電磁接觸器規格熔絲開關 3P 30A 火線規格圖中接線方式電磁接觸器具疑問回覆者

黑羽斷翼
個人積分：38834分
文章編號：84546033

38834分

2樓

2022-04-01 18:11

Kaid0518 wrote:
接線如圖

1.想請問，我有一個3P 30A 的無熔絲開關，想要按照圖中的接線方式，我應該要選擇多少安培的電磁接觸器具
30A 還是 90A?

2.110V規格的接觸線圈是否僅須接一條火線與一條零線即可

<沒有要自己動手接，僅是自學時對規格選擇產生疑問>
先在此感謝回覆者，謝謝!

1.看你接什麼負載..原責上可大不可小

2.接110就對了...不知道是不是110V..麻煩用電表量

Kaid0518 樓主

了解，謝謝！假設不考慮負載，要與無熔絲開關有相同的承受能力最大應該要選擇多少會是建議的呢

2022-04-01 18:49

babado

babado
個人積分：361分
文章編號：84550695

361分

3樓

2022-04-02 14:43

依據負載類別選擇，例如電阻性加熱器看 AC1，馬達屬電感性負載看 AC3

aabb009977

請問依照紅框電磁接觸器規格,如混和負載使用的話,加熱器有30安培,馬達10安培,合計有40安培,這樣紅框這個規格可以使用嗎,還是要依照AC3規格有大於40安培為主去挑選

2023-11-21 21:19

Kaid0518

Kaid0518
個人積分：0分
文章編號：84551733

0分

樓主

2022-04-02 18:08

babado wrote:
依據負載類別選擇，例(恕刪)

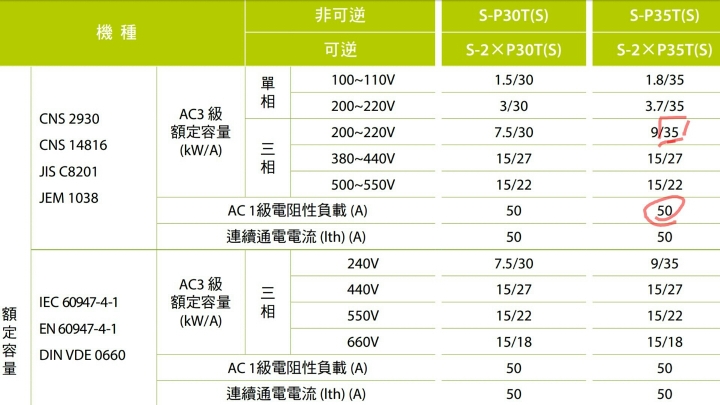

了解謝謝，若是以圖中的sp35t這個型號為例
是每一個主接點都能負載35安培
還是所有主接點負載加總起來不可超過35安培呢？

babado

每一個主接點 35A ( AC240V以下 @ AC3)，沒有全部加總起來的算法。

2022-04-03 20:11
