插座想更換成國際牌 WKF2905防雨插座的配線問題

macpon

macpon
個人積分：30分
文章編號：84179559

30分

樓主

2022-02-15 13:27

前言：
第一張照片，是陽台現有配置，加壓馬達開關+一電源插座
圖中可以看到，如果要開加壓馬達，還要走到戶外去
常常遇到天候不佳降雨或是天氣太冷，就會超不方便
所以後來，自行將加壓馬達的開關牽線改至室內
然後再將原先電源盒改成國際牌 WKF2905防雨的插座

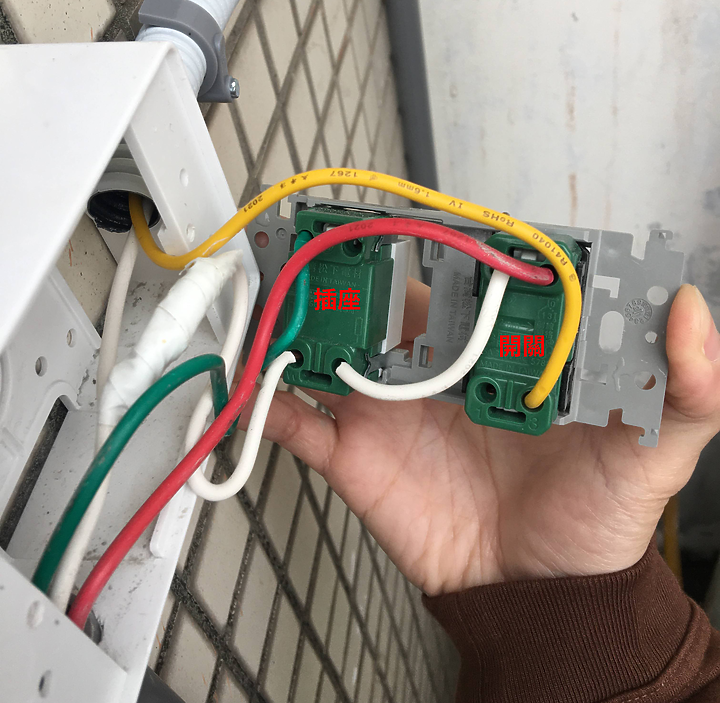

第二張圖是原先水電師傅配線的接法
更換開關時，我就是照著原先配線走，也沒什麼問題就完成了

至於更換防雨插座時，為求慎重，對照了一下原先的圖樣配置

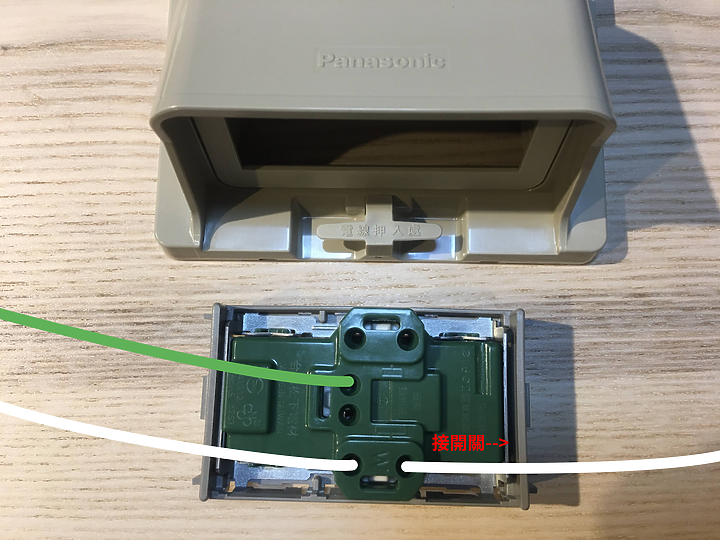

所以畫了第三張圖，不知道這樣正確嗎？

以上還請大家幫忙確認一下，感恩了

插座想更換成國際牌 WKF2905防雨插座的配線問題

插座想更換成國際牌 WKF2905防雨插座的配線問題

插座想更換成國際牌 WKF2905防雨插座的配線問題

2022-02-15 13:27 發佈

文章關鍵字插座防雨插座 WKF2905 配線問題國際牌

daniellin000
個人積分：1136分
文章編號：84180105

1136分

2樓

2022-02-15 14:25

現成的接法
白線接w
綠色接地正確
紅線&黃線接在w另一邊的2個孔

原本兩顆中間的線應該要是紅色才對

macpon

macpon
個人積分：30分
文章編號：84189063

30分

樓主

2022-02-16 16:04

daniellin000 wrote:
現成的接法白線接w綠(恕刪)

後來自己又重新看了一下配線符號，發現是不是應該改成這樣接才對呢？
紅線(原本橋接兩顆中間的白線)要接到火線符號端才對？點我看大圖

點我看大圖

嘉義瘋狂如意

您圖面這樣接是對的，若DIY請買電表與驗電筆，完整工具檢查確認完畢後，施工前請先斷電比較安全。

2022-02-17 11:45

daniellin000
個人積分：1136分
文章編號：84194476

1136分

4樓

2022-02-17 10:38

橋接的那條短白線不用管了啦
那只是把火線引去另一顆插座而已
看你文字是你已經把外面這顆開關的功能廢了
代表紅線與黃線是已經藉由開關接通了(黃線引進室內另做開關)
所以我才說紅線和黃線要接在同一邊的孔位

如果誤會了說法
而是沒有接通
那黃線就廢掉
插在新插座就是紅(火線)/綠(接地)/白(w水線)

macpon

macpon
個人積分：30分
文章編號：84205361

30分

樓主

2022-02-18 14:50

daniellin000 wrote:
橋接的那條短白線不用(恕刪)

謝謝前輩，我再來試試

h84855924
個人積分：1125分
文章編號：84216310

1125分

6樓

2022-02-20 9:40

記得周邊和上面還有盒子的洞要打矽利康,不然照樣滲進去,蓋板下面不需要,因為萬一漏水進去下面可以流走

蔡x翰想你1235monkey猴子

macpon

macpon
個人積分：30分
文章編號：84233613

30分

樓主

2022-02-22 11:29

h84855924 wrote:
記得周邊和上面還有盒(恕刪)

好的，感謝經驗分享
