[DIY]遠端遙控鐵捲門之解決方案

[DIY]遠端遙控鐵捲門之解決方案

重點是DIY的樂趣，網路上有人收錢可以幫你搞定一切，不管是遙控器/鐵門主機改裝。之前很多大神已經成功，我是參考各大神的文章辦到的，提供一些心得順便做個紀錄。

起因是最近和朋友想說建立遠端遙控鐵捲門，我是希望能手機語音控制聯動車庫燈光方便夜間倒車入庫，另外兼一個開門方案，而住農舍的朋友則是因為希望大件宅配物品能直接放到屋簷下，所以開始研究，以下報告心得。

[解決方案]

1. 老式遙控器無加密的鐵門 (遙控器可以隨便對拷的那種)可以試著用有無線電RF功能的萬用遙控器看看(小米萬能遙控器不帶無線電功能，但可以買第三方外掛改裝)，家用電器如冷氣電視機視紅外線控制，鐵捲門一般是無線電射頻控制，而且無線電頻率各有不同，此方法只能適用老式遙控器沒有加密的老式鐵捲門。

2. 萬用遙控器(ex.小米萬能遙控器)發射紅外線訊號控制易微聯紅外線四路繼電器模組，四路模組再連接鐵門遙控器/鐵門主機，好處是可以整合進米家APP。

--- 以下是紅外線控制鐵捲門的方案，請參考網友文章 ---

以小米系統控制家中捲門

https://www.mobile01.com/topicdetail.php?f=168&t=5509309


《改造篇》米家新成員，車庫捲簾鐵門加入

https://www.mobile01.com/topicdetail.php?f=168&t=5971116


[小米智能家居]語音siri、小愛同學與遠端遙控(陸版)控制大門拉門開關

https://percy10442.pixnet.net/blog/post/467669744-%E6%99%BA%E8%83%BD%E5%AE%B6%E5%B1%85-%E8%AA%9E%E9%9F%B3siri%E3%80%81%E5%B0%8F%E6%84%9B%E5%90%8C%E5%AD%B8%E8%88%87%E9%81%A0%E7%AB%AF%E9%81%99%E6%8E%A7%28%E9%99%B8%E7%89%88



3. 易微聯四路繼電器網路WIFI模組連接鐵門主機/ 控制箱 / 遙控器，之後可以用手機直接控制鐵門，以下文章有各種方案提到，請參照自己情形服用。

-改裝鐵門控制箱，這個方法比較穩定，接線可以用乾接點，網路WIFI遙控模組電源可以從控制箱裡分接，網路上賣的套件接線不難，或是直接插PIN，ex.捲門xx，智X.....網路上很多套裝，基本上核心都是易微聯。

-改裝遙控器，自己焊接線路有點小難，而且要犧牲一個遙控器，若你選用的遙控模組可以學習RF訊號新增控制器，搞定之後可以自己新增幾個遙控開關對應遙控模組就還好。我家建商為了美觀把控制箱隱藏在牌
樓上，難以觸及，牆壁上只留下一個輕薄的無線遙控開關，所以我只好退而求其次來改裝遙控器，此方案自己焊接有點難度，很容易搞爛遙控器，建議各位還是從控制箱下手。

以下是網路爬文的心得

[安全問題] 最好有防夾功能、或是連動監視器，避免下降中發生意外

[模組功能] 基本上目前主流核心元件都是易微聯，不同廠商相同核心，大同小異，端看附加功能的需求，價錢落差很大，最陽春的四路繼電器裸板到有外盒附RF無線電功能的都有對應產品，我個人是買sonoff ch4 pro R3，附加無線電控制功能，基本上 4ch pro R2/R3 ，都有點動模式沒有問題。以下是sonoff 系列功能對照表，當然不一定要買這家。




[模組設定] 一定要設定 [點動]模擬點按遙控器，不然一直發送訊號會加速控制器耗電或是搞壞馬達主機，[互鎖]可以設定也OK，但是我覺得[點動]必優先於[互鎖]。

inching (點動)/interlock (互鎖)/self-locking (自鎖)

1.點動:這個比較適合鐵捲門遙控器改裝方式，等於模擬按一下按鍵放開，不然一直壓著按鈕遙控器和馬達都可能搞壞。

2.互鎖:4路開關中，只能1路打開，ex.1路開234關，2路開134關，避免上升、停止、下降功能打架

3.自鎖，代表四路開關各自獨立動作


[復電設定] 跳電或是停電後模組恢復設定，不然停電/跳電後就要再次手動設定。

[模組供電] 有些人希望直接分接鐵門主機的12V電源，其他外接電源包況 microUSB/AC/DC，要事先想想，不同廠商的打包產品不盡相同。

[設置環境] 供電方式、無線網路環境(wifi)、鐵捲門距離 (用遙控器外接需要注意)

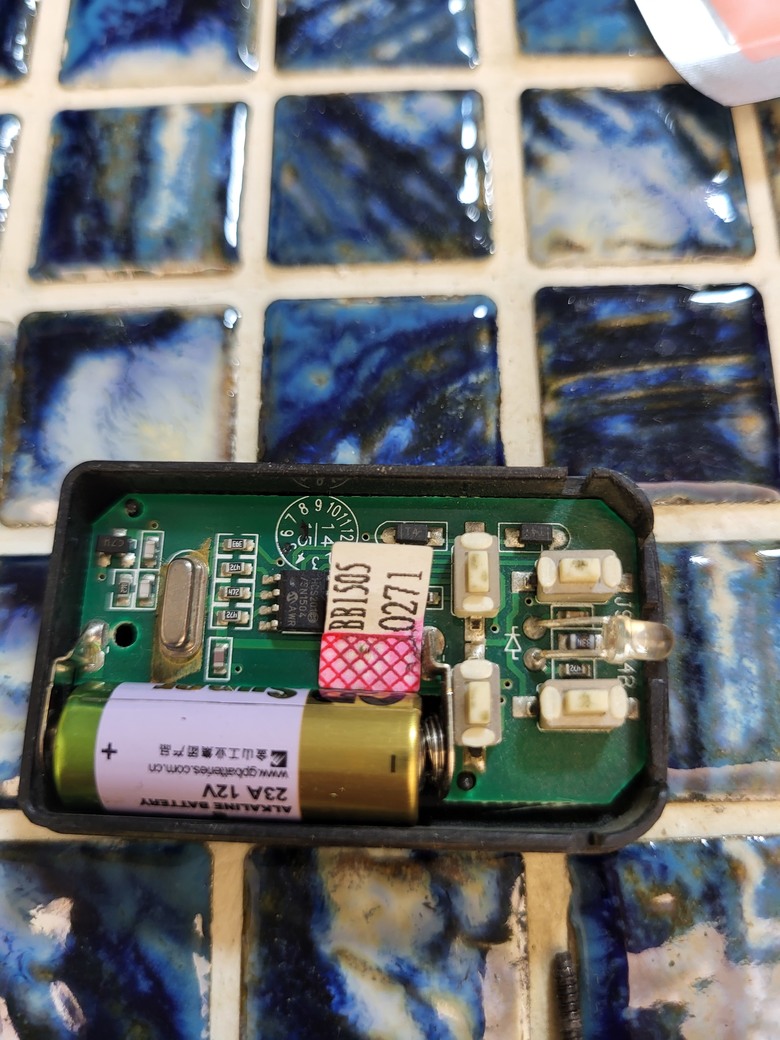

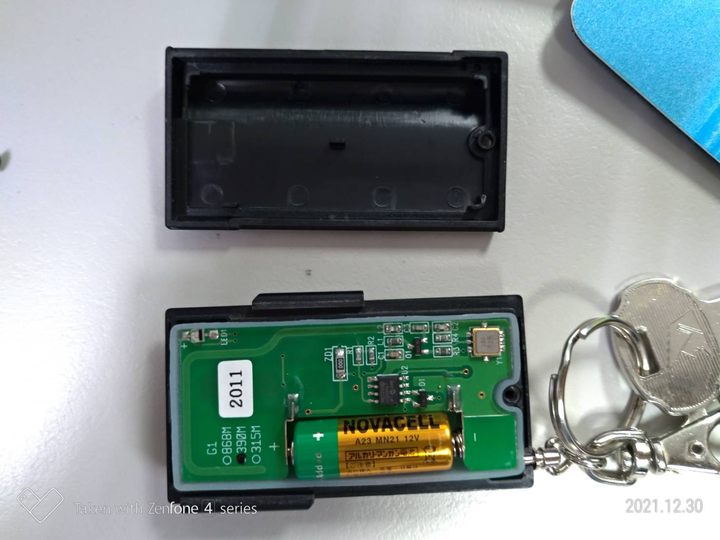

[模組接線-遙控器]

-請參見網路大神的文章

格來得鐵捲門 G3000 wifi遙控(sonoff 4ch pro r3)
https://www.mobile01.com/topicdetail.php?f=168&t=6167090

[起雞格捲門改手機wifi控版,不用拆機且可把機器放在室內遙控
https://expect7.pixnet.net/blog/post/69146452

DIY 鐵捲門雲端控制器,遠端開關鐵捲門（二）
https://easylife.yt/smarthome/2020/08/540/


網上教學都是焊接 (焊錫本身會導電、可以良好固定)。其實若是固定良好可導電的方法都可以 (我試過用貼可行的但是常常接觸不良、固定困難，導電貼/膠、導電筆應該可行，待網友分享經驗)

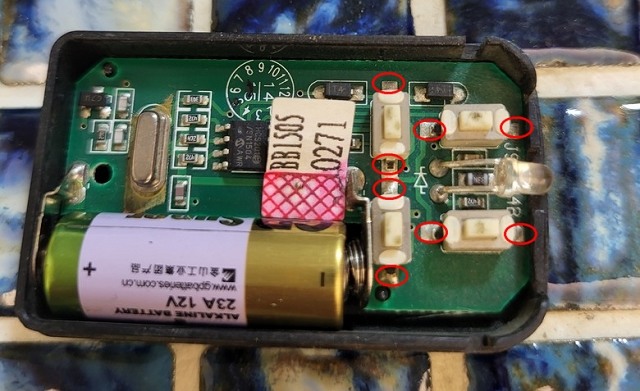

請參見上圖
R1 的 no (常開) 接到 上升按鈕的C型銅箔處
R2 的 no (常開) 接到 停止按鈕的C型銅箔處
R3 的 no (常開) 接到 下降按鈕的C型銅箔處
R4 的 no (常開) 接到 開關按鈕的C型銅箔處

R1 / R2 / R3 / R4 的com (公共線) 匯集後接入最下方C型中間的圓點處


[模組接線-鐵門主機]

-我家主機在隱藏牌樓上，我沒辦法施工也沒有經驗，請看其他網友的文章

格來得鐵捲門改成手機可以遙控，以後沒帶鑰匙也不用怕了。

https://www.mobile01.com/topicdetail.php?f=335&t=5630226


[易微聯APP設定] 可以聯動google Home，之後就可以Ok Google 語音開關門，細節待之後補上。

[Sonoff的RF] Sonoff有RF無線電學習功能可以允許其他無線電遙控器控制模組，細節待之後補上。

如有各位網友有寶貴經驗也請分享

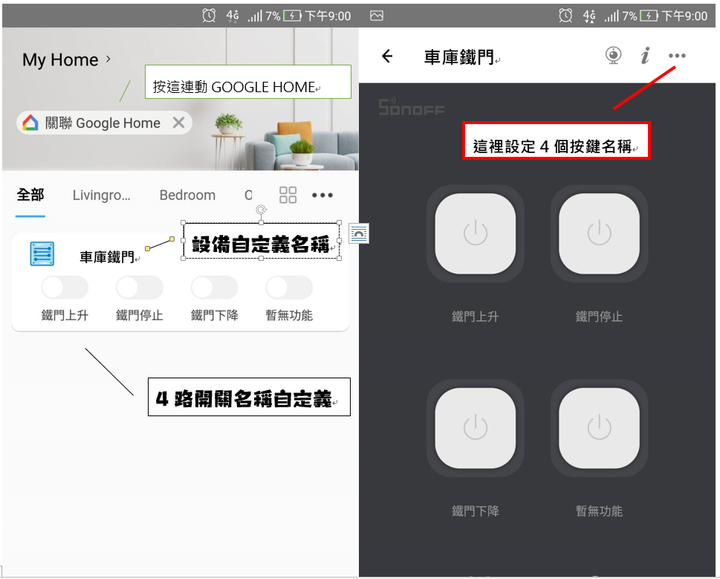

[APP設定]





[GOOGLE/ SIRI 語音連動]

易微聯APP設定連結GOOGLE HOME 就可以喊 ok google 開啟 [設備名稱 / 按鍵名稱]

ex.我家是喊
-ok google 開啟車庫鐵門上升
-ok google 開啟車庫鐵門停止
-ok google 開啟車庫鐵門下降

希望大家建立遠端控制順利 !!!
