請問電鎖(陰極鎖)該如何加裝指示燈

dsilver
個人積分：1020分
文章編號：83895174

1020分

樓主

2022-01-06 12:42

家裡的電鎖，停電時不會自己打開，因此判定應該是陰極鎖

因為家人常常沒有確認電鎖已經關上
人就離開
造成有失竊風險

不知是否可以假裝一盞小指示燈
如果門沒有關好，就電燈提醒

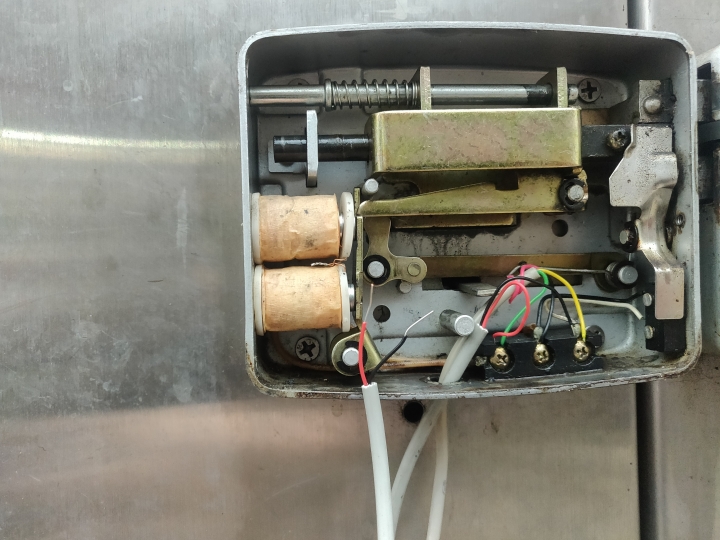

照片由左到右
應該是
EL(綠
AC(黑
PT(黃)

不過他確切意思，我也不是很清楚

但是電壓值怎麼測量都只有1-2AC
因此還望板上大大指導怎麼接個指示燈

2022-01-06 12:42 發佈

文章關鍵字電鎖陰極鎖指示燈家裡家人黑 PT 失竊風險電燈綠 AC EL

barry000

barry000
個人積分：1177分
文章編號：83895419

1177分

2樓

2022-01-06 13:11

應該是24VAC的系統，你想要裝怎樣的指示燈?
一般公寓的對講機在門沒有關上的狀況下也會顯示在對講機上對應的燈號上。
這個燈號是否就能符合你的需求?

dsilver 樓主

平時不亮，開門(門沒關緊)會亮，最好是會閃爍

2022-01-06 19:08

liveping

liveping
個人積分：66分
文章編號：83895851

66分

3樓

2022-01-06 14:07

PT 接1個電阻(4.7K左右)再接1個發光二極體,然後接地即可
開門就會亮,關門即滅

dsilver

dsilver
個人積分：1020分
文章編號：83898243

1020分

樓主

2022-01-06 19:07

liveping wrote:
接1個電阻(4.7K左右)

請問為何要接上一個電阻呢？
這個歐姆值是如何得到的呢？應該要去電料行找電阻…
只是不知道要怎麼找

接地是接在便當盒哪裡，效果比較好呢？

另外，請問pt el ac的意思可以請教大大嗎

yiy2

yiy2
個人積分：439分
文章編號：83898383

439分

5樓

2022-01-06 19:32

要霍爾感應器+蜂鳴器

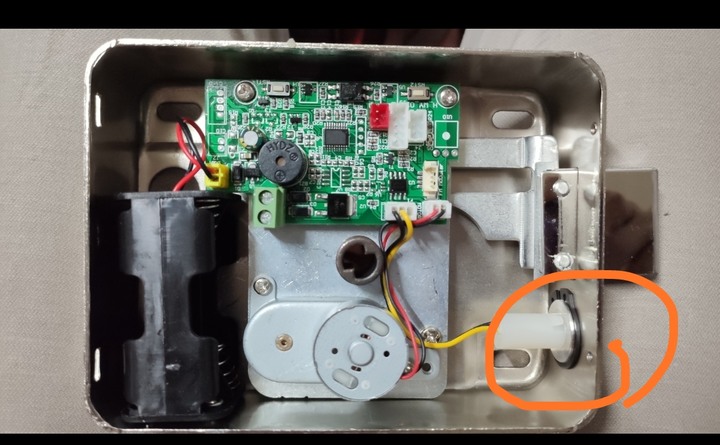

類似底下圖示的方式，再自己加蜂鳴器..需電子方面的知識

簡單的就小米門窗感應+小米智能燈，做連動設定。

還可以用微動開關做

liveping

liveping
個人積分：66分
文章編號：83898654

66分

6樓

2022-01-06 20:28

電阻,發光二極體,電子材料行買,電鎖的電從哪來的,接地就接在那

spider_ho

spider_ho
個人積分：1504分
文章編號：83899145

1504分

7樓

2022-01-06 21:53

如果是獨門獨院，改用刷卡進入的靜音鎖+門弓器就會自動關門自動上鎖了(馬達上鎖)，根本不用管他甚麼燈號

dsilver 樓主

我們家原本就有門弓，只是門很重，一定要手動壓緊，便當鎖才會卡進。遠遠的大力甩門，雖然甩進去但是鎖舌會立刻彈開。便當鎖是新品。潤滑足夠

2022-01-06 22:15

spider_ho

5樓貼的就是靜音鎖，我們社區的便當鎖早已經換成靜音鎖+卡片開門，對講機開門的功能依舊能用。這個不用大力關門，門弓器關門到了定位就馬達轉動自動上鎖。

2022-01-07 11:31

heartgame

heartgame
個人積分：4195分
文章編號：83903127

4195分

8樓

2022-01-07 12:30

指示燈！是要人在裡面看的，

還是出門後知道有沒有關好？

如果是出門，壞人會不會遠遠就知道，

這門沒關好！

以前住大樓，會有指示燈在對講機上。

也是這種鎖

等那一天，利益不是人的主要目的，那麼我才會被別人說服....................

dsilver 樓主

指示燈是人在裡面看到的喔。希望可以遠遠在室內，透過窗戶就察覺門沒有關好

2022-01-09 17:21

pt0857

pt0857
個人積分：1040分
文章編號：83910390

1040分

9樓

2022-01-08 12:54

這種電鎖要額外增加門沒關好.燈光閃爍蜂鳴鳥叫,要額外拉線並加上感應器
霍爾感應器或微動開關或光電感應開關來偵測門是否有關好,再布置相關聲光顯示

你的圖上電鎖基本只有通電(斷電)微動開門而已

dsilver

dsilver
個人積分：1020分
文章編號：83916969

1020分

樓主

2022-01-09 17:19

目前改變思路，從外部供電，不要用便當鎖的弱電供電了
用三用電錶的斷路測試就能輕鬆找到邏輯

把pt和el的接點延長
門關好，pt el是斷路
門沒關好，pt el是接通的
所以電鎖電路邏輯應該是解決了
感謝樓上每位大大的回文
霍爾感應器與小米門窗感應器/微動裝置我做了功課後，原本是想買來玩看看
但是考慮到
這是一個可有可無的需求(提醒老人家門沒關好)
其實不太需要那麼高的成本，
尤其小米門窗感應器還要連接ap，太過智能，我用不到。

因此原本便當鎖有這種電路邏輯我就先拿來使用
(我到現在還是搞不懂pt，el代表的意思)

接下來還有個led電路問題要請教。
我希望提示可以使用閃燈來提示，先不用蜂鳴器。
因為門沒關好，蜂鳴器反而會提醒外面的人這門有異狀。
而閃燈藏在門後，可以讓戶內的我，透過窗戶得知沒關好門。戶外的陌生然看不到閃燈。

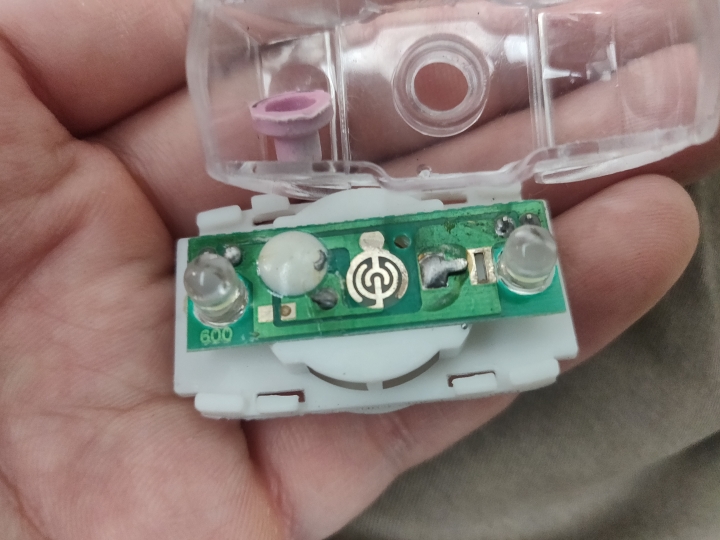

像這種4段的led燈(網路賣場叫青蛙燈)
第一段慢閃
第二段快閃
第三段常亮
第四段關閉

因為常亮的效果頗差
閃爍才有提醒的效果
不知道光看這個電路板
有辦法把
第一段慢閃，第三段常亮，第四段不亮。這三個給短路取消嗎？
只要以後電路接通就快閃
電路不通，就不亮

因為去電子街找不到現成品(可以閃爍的led燈附電池盒)
因此想說有現成青蛙燈拿來改

還是網拍哪裡可以買到小型手電筒？只要單純閃爍提醒不要有常亮的功能？
這關鍵字該怎麼尋找？
或是電路可以怎麼從0開始diy閃爍效果呢？
