一開關一接地,特殊需求接法請教?

請教各位達人
1、我在庭院有一雙線110V來源(一火線,一水線,無接地線)。
2、我有一個舊的國際牌WTDFP4308開關插座組,如圖:(借圖一下,如有不妥請告知)
一開關一接地,特殊需求接法請教?

我想達到:同這組開關可以控制旁邊插座通電與否。此組安裝於庭院,電來源接110V。
請問該怎麼接法?

拜託請水電達人開示了~~
2021-11-14 20:29 發佈
timko wrote:
請教各位達人1、我在(恕刪)

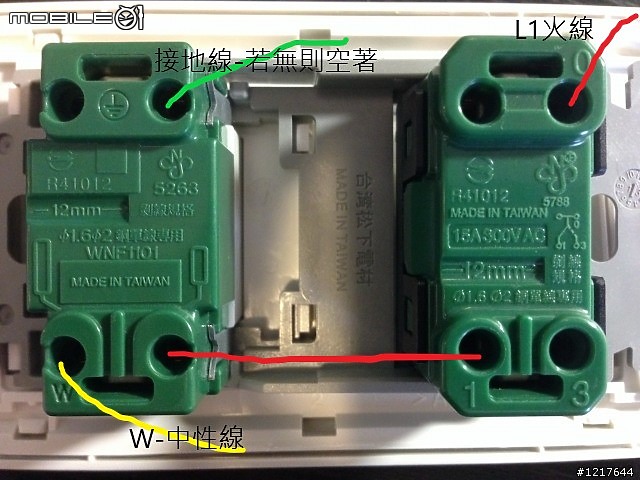

接法如下圖...另如果是庭院戶外用..建議買個插座防水盒以及在電源處加裝漏電保護器會安全點

關於三月 wrote:
接法如下圖...另如(恕刪)


感謝感謝~

我那邊想半天,您一指導我豁然開然。謝謝喔~
