四開關的線這樣接對嗎?

marty1101
個人積分：4分
文章編號：82950980

4分

樓主

2021-09-10 18:22

換完了插座, 又想換開關了, 單開關的簡單, 只有兩條線, 現在要換四開關的, 拆開來看, 用電表量了量:
四個開關好像都是單切的?

買了國際牌銀河系列的四開關, 這種是三路開關, 不過應該用不到三路的功能.

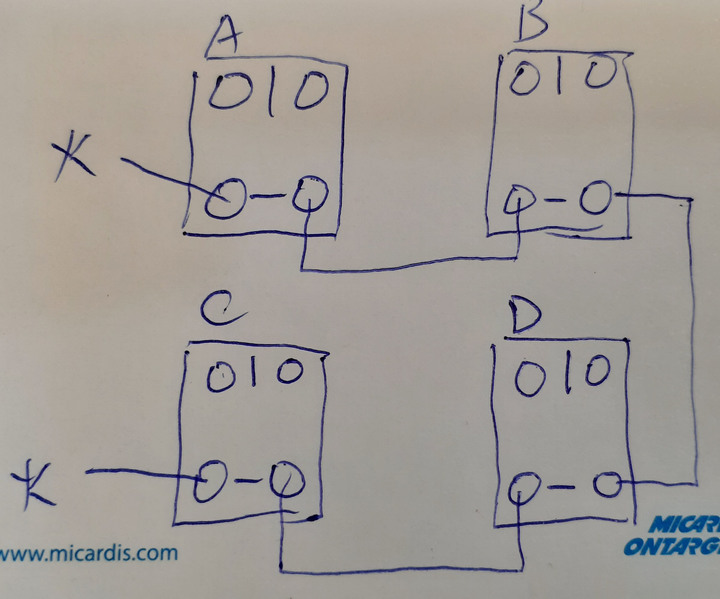

自己畫了一下計劃的接法, 想請大大們驗證一下. (不好意思, 第一次DIY, 請海涵.)

ABCD是連四個燈具, 火線把開關上的0點都接起來, so要去買單芯銅線1.6mm, 原本的應該不夠長.

四開關的線這樣接對嗎?

四開關的線這樣接對嗎?

四開關的線這樣接對嗎?

四開關的線這樣接對嗎?

四開關的線這樣接對嗎?

四開關的線這樣接對嗎?

2021-09-10 18:22 發佈

文章關鍵字插座開關銀河國際牌 DIY 意思系列功能 so 接法

millais

millais
個人積分：1688分
文章編號：82951023

1688分

2樓

2021-09-10 18:28

你畫圖接法是OK的

買單芯線2.0mm
你要買1.6mm也ok

1米單芯線,
要電子材料行(賣各種線材的)才能買到1米的

水電行的白扁線是用1米來賣
單芯線是整捆賣(100米)

我比較喜歡這樣接

marty1101 樓主

感謝~ 立馬把它裝好了! 讚!

2021-09-10 20:51

marty1101 樓主

在一些影片裡有看到接線器, 本想也試試, 可是更換了十幾個插座後, 總是碰上後方空間不夠大的問題, 塞線花了好多功夫, 就不是很想再多個東西要塞, 第一次DIY, 先醬就好, 以後還有機會再升級實作.

2021-09-10 21:04

jk300

jk300
個人積分：5618分
文章編號：82951376

5618分

3樓

2021-09-10 19:21

marty1101 wrote:
換完了插座, 又想換(恕刪)

覺得ok~
剩下的插3~

五金百貨也有賣線吧~

jk300

可能沒單芯線~但有白扁線(裡面是兩條單芯線)

2021-09-10 21:40

marty1101 樓主

恩恩家裡有一條2.0mm的白扁線, 可是把單芯線拆出來好累喔喔 ~~~

2021-09-12 12:27

marty1101
個人積分：4分
文章編號：82951927

4分

樓主

2021-09-10 20:56

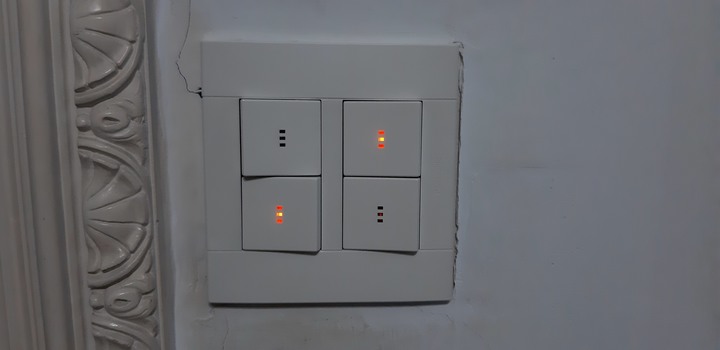

裝好了! 可惜慘案發生, 沒考慮到螺絲孔的位置, 本來要裝成上下開關, 結果變成左右開關 ............
