【請益】 老屋翻修有關配電規劃(20坪左右)

shaquille0921 wrote:
各位好
小弟最近舊家要進行翻修(屋齡約20年)(室內實坪20坪左右)
有找設計師，目前尚未詳談到電線迴路規劃部分，想說趁還沒開始討論規畫前先自己做簡單的初步評估跟規劃，有了一些概念和想法之後也比較好跟設計師及水電師傅作討論

目前初步先依未來電器的使用狀況、耗電功率及位置需求等等大致規劃如圖



大都有再打八折，2.0(15A)電線用電控制在12A左右
5.5(20A)電線用電控制在16A左右
迴路1~3是220V迴路
迴路4~12是110V室內插座迴路
迴路13~14是110V室內燈具迴路

有些問題想要詢問版上的前輩或是相關從業的師傅
1.這樣的配置規劃是否有問題?(迴路數夠不夠?或是專迴數量太少?等等)

2.有水的地方希望加裝漏電斷路器(廚房、浴廁等)，不過不曉得像浴廁220V的暖風機專迴，應該是在天花板是否也有需要加裝漏電斷路器?

3.不曉得2.0的電線完工費用和5.5的電線完工費用差異會不會很大?(目前GOOGLE成本價是有差到兩倍)(但之前統包報價給我的參考價是太平洋2.0電線是2350/迴，太平洋5.5電線是3300/迴，都是12米以內長度為一迴)，如果差異不大考量安全也許部分2.0(15A)迴路也可改成5.5(20A)的迴路？但是否有必要也是我比較疑惑的地方?像是主臥+餐廳目前規劃5.5(20A)，但其實電磁爐使用機會也不高(冬天吃火鍋)，加上使用電磁爐時也不太有機會同時在主臥吹頭髮，所以感覺2.0(15A)好像也夠用?

4.另外還有一個棘手問題，雖然是老屋翻修，但沒有全室都打掉，地面磁磚狀況不錯目前是會維持，所以後續如果要配線打管溝可能不能走地板只能走牆壁或天花板，有大概預想一下12個迴路的分布圖(如圖)，不曉得這些位置走牆壁是否可能會有施作困難的地方??或需要調整?

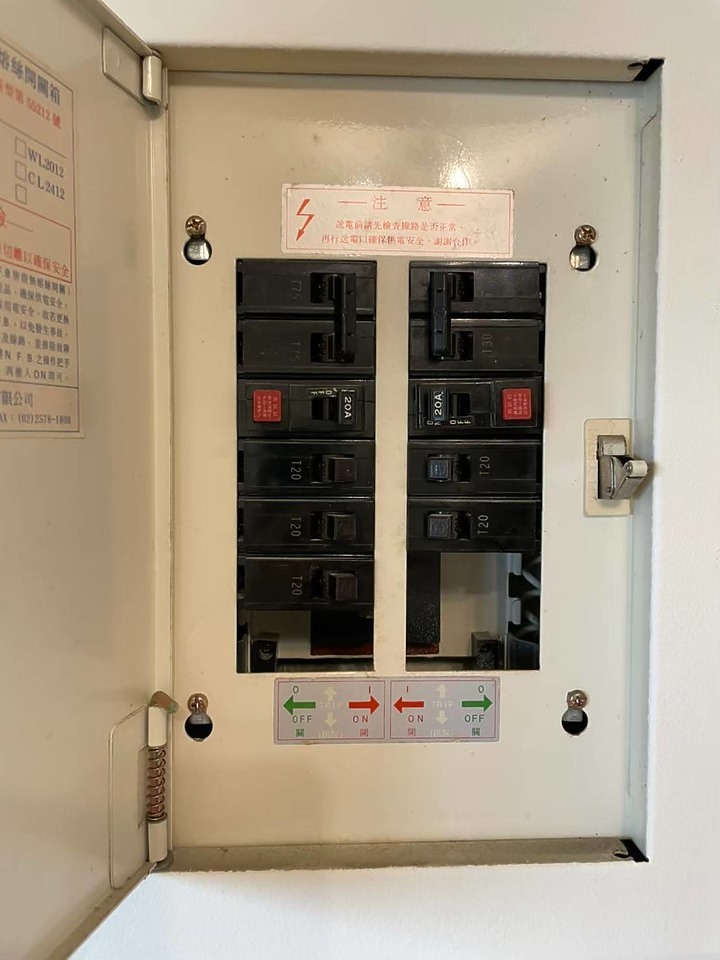

5.假設迴路數最終約是14~15迴，加上既有電箱總電源(如圖)是75A的BREAKER，那目前電箱容量應該是夠用不需要加大?

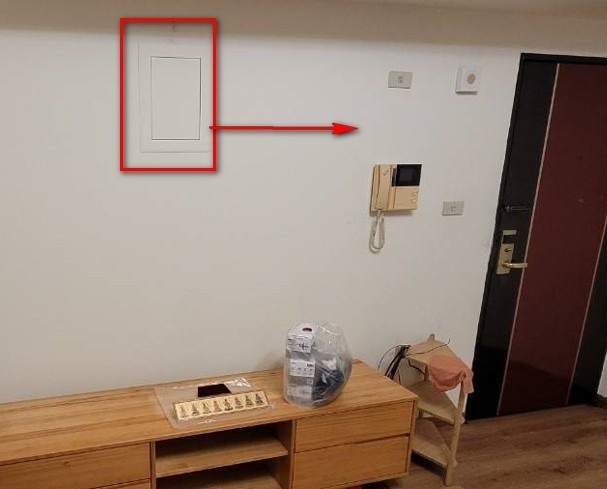

6.目前電箱開關位置很尷尬在電視機正上方，不曉得如果電箱往右偏移到靠近答錄機那位置正常來說施工上是否會有困難?(如圖)


希望有裝修過的前輩或師傅可以給我一些建議和指教，謝謝大家

煙雲煙 wrote:
你那配電箱怎麼看都裝(恕刪)

shaquille0921 wrote:
各位好
小弟最近舊家要進行翻修(屋齡約20年)(室內實坪20坪左右)
有找設計師，目前尚未詳談到電線迴路規劃部分，想說趁還沒開始討論規畫前先自己做簡單的初步評估跟規劃，有了一些概念和想法之後也比較好跟設計師及水電師傅作討論

目前初步先依未來電器的使用狀況、耗電功率及位置需求等等大致規劃如圖
src="https://attach.mobile01.com/attach/202109/mobile01-13b5bc019e47cd69499482507a472aea.jpg">


大都有再打八折，2.0(15A)電線用電控制在12A左右
5.5(20A)電線用電控制在16A左右
迴路1~3是220V迴路
迴路4~12是110V室內插座迴路
迴路13~14是110V室內燈具迴路

有些問題想要詢問版上的前輩或是相關從業的師傅
1.這樣的配置規劃是否有問題?(迴路數夠不夠?或是專迴數量太少?等等)

2.有水的地方希望加裝漏電斷路器(廚房、浴廁等)，不過不曉得像浴廁220V的暖風機專迴，應該是在天花板是否也有需要加裝漏電斷路器?

3.不曉得2.0的電線完工費用和5.5的電線完工費用差異會不會很大?(目前GOOGLE成本價是有差到兩倍)(但之前統包報價給我的參考價是太平洋2.0電線是2350/迴，太平洋5.5電線是3300/迴，都是12米以內長度為一迴)，如果差異不大考量安全也許部分2.0(15A)迴路也可改成5.5(20A)的迴路？但是否有必要也是我比較疑惑的地方?像是主臥+餐廳目前規劃5.5(20A)，但其實電磁爐使用機會也不高(冬天吃火鍋)，加上使用電磁爐時也不太有機會同時在主臥吹頭髮，所以感覺2.0(15A)好像也夠用?

4.另外還有一個棘手問題，雖然是老屋翻修，但沒有全室都打掉，地面磁磚狀況不錯目前是會維持，所以後續如果要配線打管溝可能不能走地板只能走牆壁或天花板，有大概預想一下12個迴路的分布圖(如圖)，不曉得這些位置走牆壁是否可能會有施作困難的地方??或需要調整?


5.假設迴路數最終約是14~15迴，加上既有電箱總電源(如圖)是75A的BREAKER，那目前電箱容量應該是夠用不需要加大?


6.目前電箱開關位置很尷尬在電視機正上方，不曉得如果電箱往右偏移到靠近答錄機那位置正常來說施工上是否會有困難?(如圖)


希望有裝修過的前輩或師傅可以給我一些建議和指教，謝謝大家

黑羽斷翼 wrote:
1.自己作考慮..不作太多評論..畢竟使用者是你

2.如果是專用迴路..在開關箱那用帶漏電的NFB就好了..你接愈多的漏電..未來有問題會查死自己

3.成本的差異不大.旦工錢上就難說..因為管線如果過不去要重配就比較麻煩

.旦你用5.5..插座記的就要用5.5專用的...

4.正常的師傅會幾乎把所有的線路都往天花板打(除非二個插座離很近)

那在從天花板去分接..成X型的分接...而不會像你圖一樣一迴串一迴的

5.要加大...除非你減少總開關數量

6.很簡單..錢的問題而已=-=除非你的電錶箱那面牆不能打..不然真的是錢的問題而已



7.這是題外..我會建議你把燈的迴路增加..不是夠不夠的問題

而是每區分開..未來有問題你要查會好查點..

sansontsai wrote:
一個迴路是2條線，還是三條線？

室外機裝在其他維修人員會出入、有機會碰到的位置(例如外牆)，要加漏電斷路器

配明管看要配硬管或軟管固定牆上，還是裝潢時一起配軟管放在天花板，就這幾種

迴路中有1kw以上功率又有金屬外殼電器，迴路加漏電斷路器

若屋內線路若沒有拉接地線進屋，使用電器請多留意(金屬外殼不要碰觸心臟區域，用完拔插頭)，因為有漏電的話漏電保護可能也不會跳

裝漏電斷路器，水電比較不敢偷工

關於三月 wrote:
我翻修老屋時規劃的配(恕刪)

shaquille0921 wrote:
三月大您好，您的圖是(恕刪)
