請益求救！吸頂燈8燈接線方法

燕嵐雙

燕嵐雙
個人積分：10分
文章編號：82515355

10分

樓主

2021-07-24 13:20

各位前輩好

小弟是新手

最近買了一個8燈的吸頂燈

請益求救！吸頂燈8燈接線方法

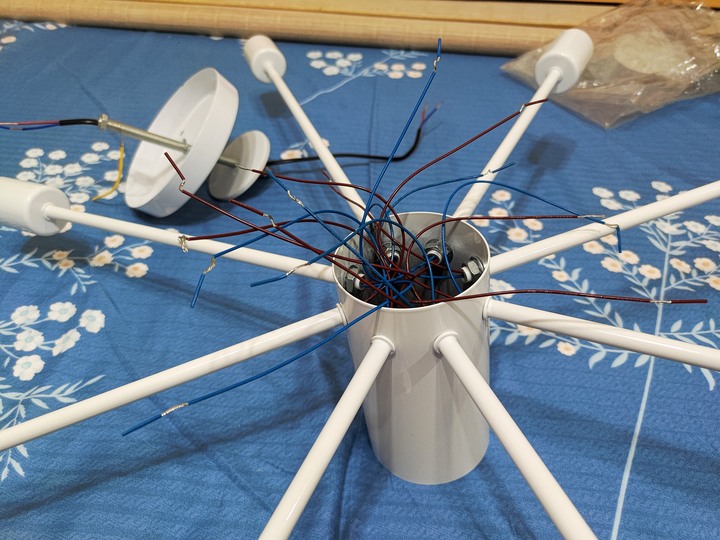

打開來要組裝時發現裡面的配線是這樣

請益求救！吸頂燈8燈接線方法

一個燈各自有紅藍線一條

可以理解紅線接全部接到燈座的紅線上

藍線亦然

只是有個問題

紅藍線各自有8條蠻多的

該如何接線呢？

有找了一下wago，但孔數都不多（2~6孔）

想請問各位前輩，這種8燈的吸頂燈的接線該如何安裝呢？

謝謝！

2021-07-24 13:20 發佈

文章關鍵字吸頂燈接線方法前輩新手配線裡面紅線紅藍線燈座

b0922526x

b0922526x
個人積分：30分
文章編號：82515521

30分

2樓

2021-07-24 13:42

燕嵐雙 wrote:
各位前輩好小弟是新手...(恕刪)

都是絞線，應該不難綁，用手綁.

燕嵐雙

燕嵐雙
個人積分：10分
文章編號：82515682

10分

樓主

2021-07-24 14:05

b0922526x wrote:
都是絞線，應該不難綁(恕刪)

謝謝回答，如果是2~3條我會綁，想請問8條的該怎麼綁呢？

b0922526x

b0922526x
個人積分：30分
文章編號：82515797

30分

4樓

2021-07-24 14:21

燕嵐雙 wrote:
謝謝回答，如果是2~...(恕刪)

http://read01.com/nxLjgRo.html
綁的原理都差不多可以參考一下
是我的話我會先找兩條單芯線，1.6
每4條多絞綁一條單芯線
最後再將兩條綁在一起
燈的多絞線很細別太大力，有緊就好

lee7411

lee7411
個人積分：144分
文章編號：82515843

144分

5樓

2021-07-24 14:26

燕嵐雙 wrote:
謝謝回答，如果是2~3(恕刪)

可以用4孔並聯.第一組.3燈+1條並連線延續到下一組.第二組.2條並連線+4.5燈.
第三組.2並連線+6.7燈.第四組.1並連線+8燈+火線.
另一條線.一樣第四組.+水線.就可以了.

gan90134

gan90134
個人積分：737分
文章編號：82516010

737分

6樓

2021-07-24 14:49

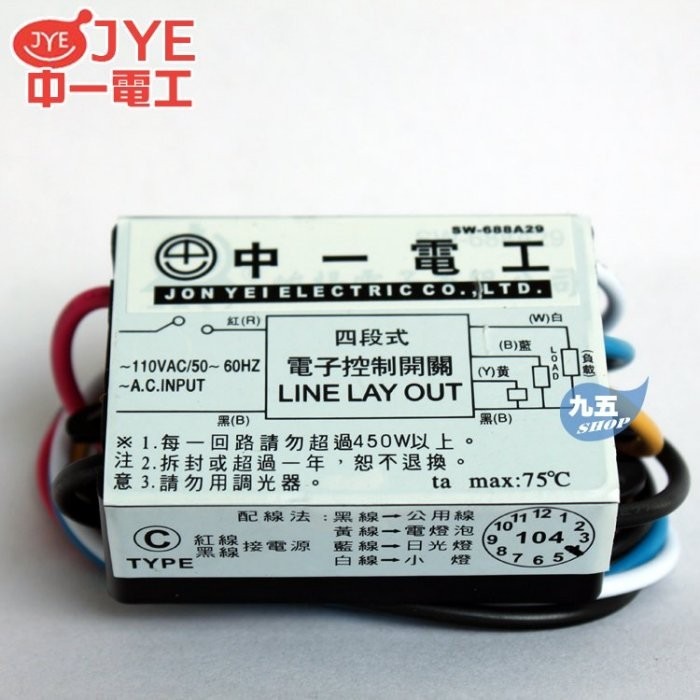

通常這樣的的燈具會搭配多段電子開關來控制
不過如果不需要分段開關，八條線皮剝長一點應該是不難結線的

jk300

jk300
個人積分：5553分
文章編號：82516197

5553分

7樓

2021-07-24 15:16

燕嵐雙 wrote:
各位前輩好小弟是新手(恕刪)

要用夾的
Wago
222-415
或
221-415

lee7411

他就是不會接嘛!他只找到6孔的.

2021-07-24 15:55

jk300

他找的應該是插入式的，比較適合單芯線，對於絞線可能不適合

2021-07-24 19:51

heartgame

heartgame
個人積分：4195分
文章編號：82517716

4195分

8樓

2021-07-24 18:51

找人焊鍚焊一下，電火布包起來，我會自己這樣做。

等那一天，利益不是人的主要目的，那麼我才會被別人說服....................

koko888111

koko888111
個人積分：490分
文章編號：82518051

490分

9樓

2021-07-24 19:41

燕嵐雙 wrote:
各位前輩好小弟是新手(恕刪)

買控制器做2段 4燈 8燈

港都狼仔

港都狼仔
個人積分：31517分
文章編號：82518350

31517分

10樓

2021-07-24 20:23

同色八條絞在一起，上錫，然後用連接器連接L/N
