請教四段式電子開關接法

jeyjsha

jeyjsha
個人積分：0分
文章編號：82345429

0分

樓主

2021-07-07 3:13

燈具是LED坎燈
請問有沒有人知道接法

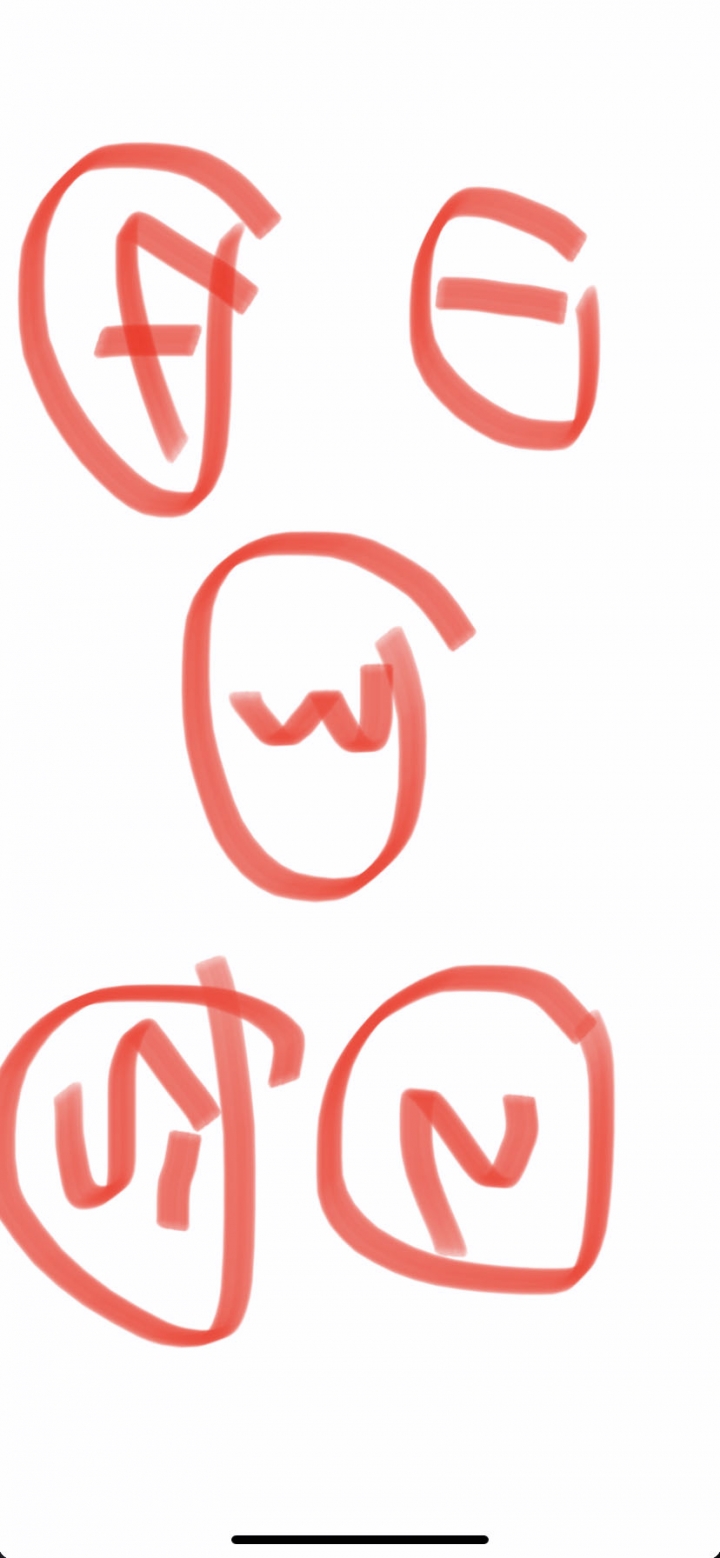

第一段亮 3號燈
第二段亮 1 、2、3號燈
第三段亮 3、4、5號燈
第四段全亮（1、2、3、4、5號燈）

順序可以不用一樣
請教四段式電子開關接法

2021-07-07 3:13 發佈

文章關鍵字電子開關接法燈具 LED坎燈接法第一段亮 3號燈第二段亮 3號燈第三段亮號燈順序

chih_haohung

chih_haohung
個人積分：5354分
文章編號：82345517

5354分

2樓

2021-07-07 4:40

jeyjsha wrote:
燈具是LED坎燈請問(恕刪)

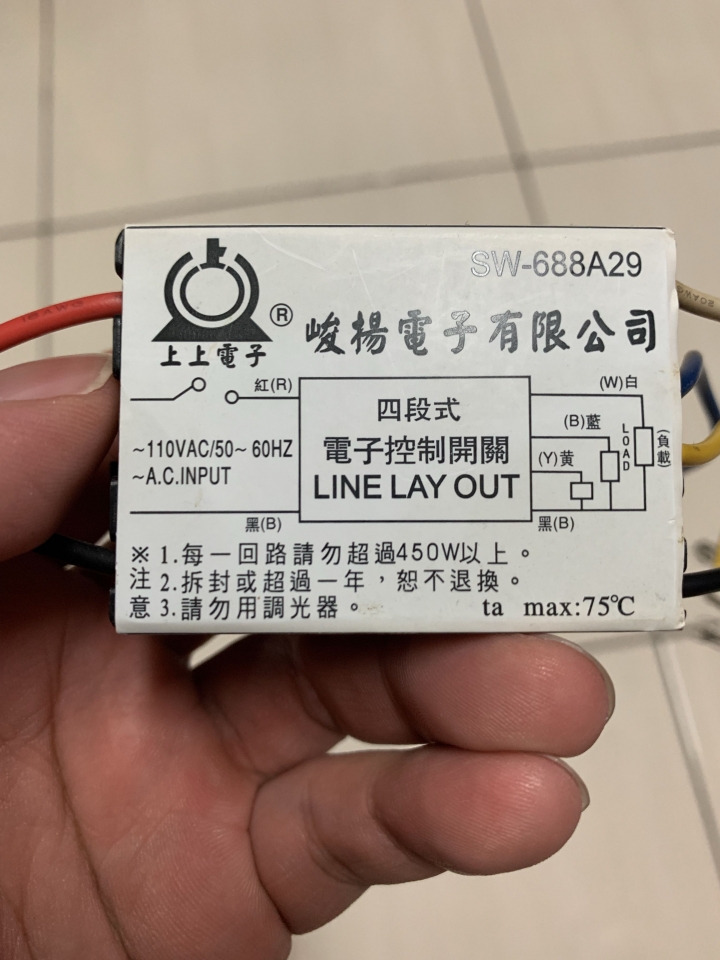

進線:
紅線是火線
黑線是中性線

出線:
黑線是中性線
黃線是燈號1
藍線是燈號2
白線是燈號3

所以你有5燈號的需求是不可能的
你只能做併線

jeyjsha

jeyjsha
個人積分：0分
文章編號：82345526

0分

樓主

2021-07-07 4:46

chih_haohung wrote:
進線:紅線是火線黑線...(恕刪)

請問能教併線的方法嗎，或者買別型號的開關呢

jk300

jk300
個人積分：5571分
文章編號：82345557

5571分

4樓

2021-07-07 5:22

jeyjsha wrote:
燈具是LED坎燈請問(恕刪)

黑1跟黑2是否一樣

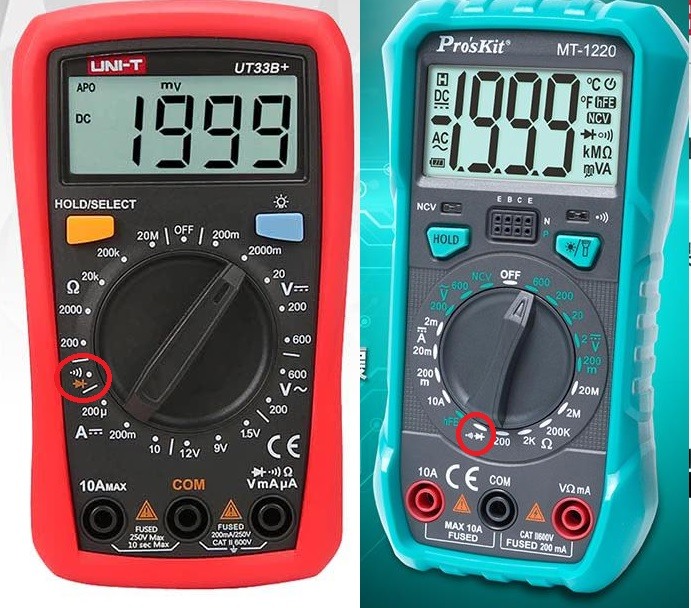

可能要用三用電表量看看
有一個線路相通,會鳴叫聲的選項
三用電表的紅黑線碰觸有通就會叫

如果一樣
就直接全部接黑2比較省事吧~
或者中性線的部分都不用動到!?
只需要動有電的線!?紅白黃線
甚至黑2不用管它!?
不過四段電子開關左邊的紅黑一定要接~
(想像一個插座的感覺,紅黑有插入,電子開關才會運作)

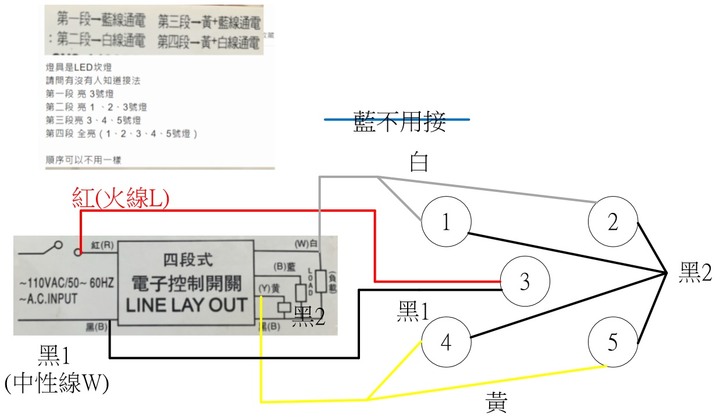

如果不同
就照圖吧~

如果無法分辨火線跟中性線
要準備驗電筆
有大概數值那種

如果思考不過來
就照圖吧~

禾口日安

特地來讚一下. 邏輯設計已經都還給老師了......

2021-07-10 11:30

nexium

太強了！2024年朝聖

2024-05-29 2:30

jeyjsha

jeyjsha
個人積分：0分
文章編號：82345561

0分

樓主

2021-07-07 5:27

jk300 wrote:
...(恕刪)

待會試試看，非常謝謝你

chih_haohung

chih_haohung
個人積分：5354分
文章編號：82352366

5354分

6樓

2021-07-07 18:20

jeyjsha wrote:
請問能教併線的方法嗎(恕刪)

這個四段電子開關
只可以接三種燈號全部只有四種組合(固定死的)

看你燈號12345 怎麼把它分成三個集團啊

第一個集團就是黃線
第二個集團就是藍線
第三個集團就是白線

分身回覆

分身回覆
個人積分：3485分
文章編號：82352947

3485分

7樓

2021-07-07 19:38

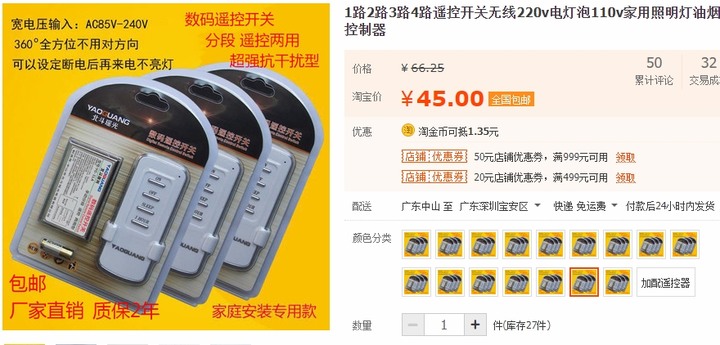

可以考慮用遙控開關
3路的就可以
1+2 一組
3 一組
4+5 一組
要亮那一組就亮那一組
也可以同時全亮或全滅

jeyjsha

jeyjsha
個人積分：0分
文章編號：82353896

0分

樓主

2021-07-07 21:36

jk300 wrote:
黑1跟黑2是否一樣可...(恕刪)

原來是這樣，3號燈每段都要亮，所以直接從火線分一條線出來插在三號，藍線就不需要用到了，謝謝

剛剛量了，黑色兩邊是通的

黑羽斷翼

黑羽斷翼
個人積分：38854分
文章編號：82355653

38854分

9樓

2021-07-08 2:51

chih_haohung wrote:
這個四段電子開關
只可以接三種燈號全部只有四種組合(固定死的)

看你燈號12345 怎麼把它分成三個集團啊

第一個集團就是黃線
第二個集團就是藍線
第三個集團就是白線

大哥..你看不懂4樓的圖嗎??我5分都送上的圖XD

jeyjsha 樓主

剛剛弄好了，超級滿意😁

2021-07-08 2:56

chih_haohung

chih_haohung
個人積分：5354分
文章編號：82355689

5354分

10樓

2021-07-08 3:24

jeyjsha wrote:
原來是這樣，3號燈每(恕刪)

你會切到一個藍線的多餘組合

不過此時你的 3號燈一樣會亮因為你的3號燈不經過這個四段式電子開關
