想把房間的單開開關換成智能開關
有分成零火版跟單火版
零線控制線區分

想請問那條藍色的就是所謂的零線、白色的是控制線嗎
還是有什麼方法可以測

2021-06-19 23:50 發佈

文章關鍵字零線控制線區分智能開關房間火版白色方法藍色控制線

jk300

jk300
個人積分：5623分
文章編號：82179129

5623分

2樓

2021-06-19 23:54

邊緣的人 wrote:
想把房間的單開開關換(恕刪)

開關的樣貌照片?
開關的插線照片?
只有照片那幾條線不好判斷~

waitinge

waitinge
個人積分：1145分
文章編號：82179284

1145分

3樓

2021-06-20 0:16

只有照三條線看不出來，必竟看線色不一定準，最好是拿電表量，

一般來說除裝潢場，都不會有中性線，你舊有的開關呢？

圖片上紅色因該是火線，藍色跟灰色因該都是控制線。

黑羽斷翼

黑羽斷翼
個人積分：39667分
文章編號：82179370

39667分

4樓

2021-06-20 0:28

邊緣的人 wrote:
想把房間的單開開關換成智能開關
有分成零火版跟單火版

想請問那條藍色的就是所謂的零線、白色的是控制線嗎
還是有什麼方法可以測

拿三用電表和驗電筆去測

邊緣的人

邊緣的人
個人積分：3分
文章編號：82179479

3分

樓主

2021-06-20 0:45

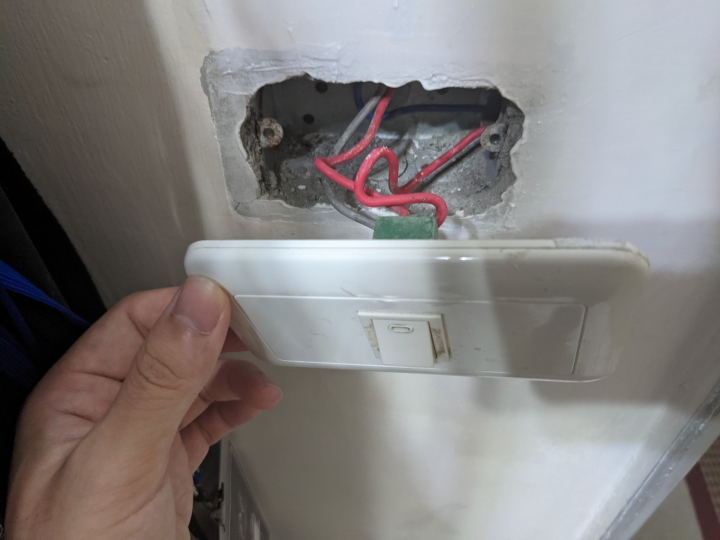

右邊紅色的線通到房間旁邊的廁所
之前拔掉的時候廁所就無法開燈

tda123456

綠色是接地線,上面打錯。

2021-06-20 11:10

tda123456

實際還是要量測會比較保險。

2021-06-20 11:13

邊緣的人

邊緣的人
個人積分：3分
文章編號：82179483

3分

樓主

2021-06-20 0:45

黑羽斷翼 wrote:

黑

請問要怎麼量

chih_haohung

chih_haohung
個人積分：5370分
文章編號：82180188

5370分

7樓

2021-06-20 5:22

邊緣的人 wrote:
想請問那條藍色的就是所謂的零線、白色的是控制線嗎
還是有什麼方法可以測

剛好相反

在台灣控制線(火線的延伸)習慣用藍色、黃色，
在台灣零線(中性線)則電工法規有規定用白色或灰色

-----------------------------------------------------------------------------------
不過我看你再更新的照片

紅色是火線
灰色是控制線<=真是亂搞.....

藍色的線則不要管它(因為不明，如果要量測你只能用非接觸式的驗電筆了)

jk300

jk300
個人積分：5623分
文章編號：82180755

5623分

8樓

2021-06-20 8:34

邊緣的人 wrote:
請問要怎麼量(恕刪)

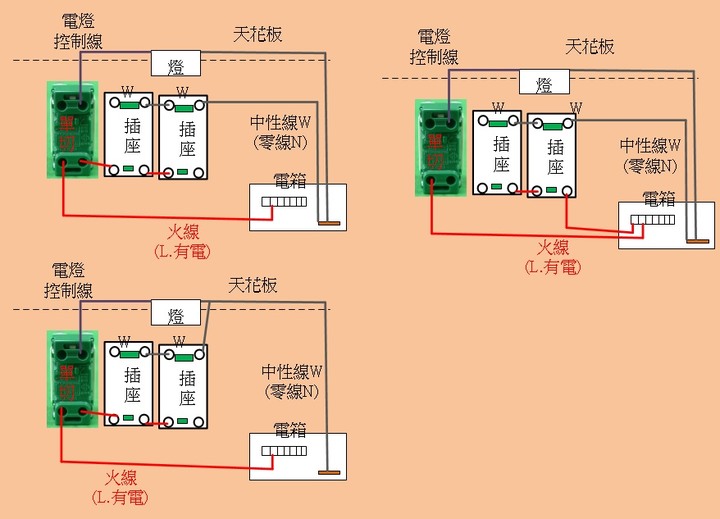

正常來說
電燈開關裡面都沒有中性線W(零線.N之類)
只會有火線(L.有電)
中性線會在電燈那邊
---
只有插座才會兩線都在
--
配線僅供參考

--
一般比較容易驗的就是火線
會看到大概數據
手摸案件其中一個
一字的部分接觸到電線

紅色灰色都有電~
藍色就不知道哪來的~

waitinge

waitinge
個人積分：1145分
文章編號：82180813

1145分

9樓

2021-06-20 8:42

邊緣的人 wrote:
右邊紅色的線通到房間(恕刪)

這個是單火線的單切，單切上面二條紅色是火線，其中一條火線是並到廁所的

也就是右邊管路的，單切下面那條灰色是控制線，右邊管子藍色是到廁所的控制

只要你要買單火線智慧開關，如果智慧開關火線沒二點的話就要把火線手接起來

然後出一條線接智慧開關。

oyc4388

oyc4388
個人積分：12068分
文章編號：82181148

12068分

10樓

2021-06-20 9:35

邊緣的人 wrote:
請問要怎麼量(恕刪)

三用電表切在AC100V以上檔位,一條探棒頭金屬部分用手捏著(人體當接地),另一頭接觸電線,有大約50~90V電壓就是火線,電表阻抗很高不用擔心觸電
驗電筆後面螺絲接觸手掌(同樣人體當接地),前面接觸電線
