輕鋼架上安裝循環扇(排風扇)

shuan0416
個人積分：0分
文章編號：81931936

0分

樓主

2021-05-29 17:59

各位好,因疫情關係想要自己在輕鋼架上安裝類似以下連結循環扇或是排風扇(遙控器式)

https://www.trplus.com.tw/p/016174052

但因為不懂電路,上網看了很多安裝還是不大了解,目前有幾個方式想請教各位

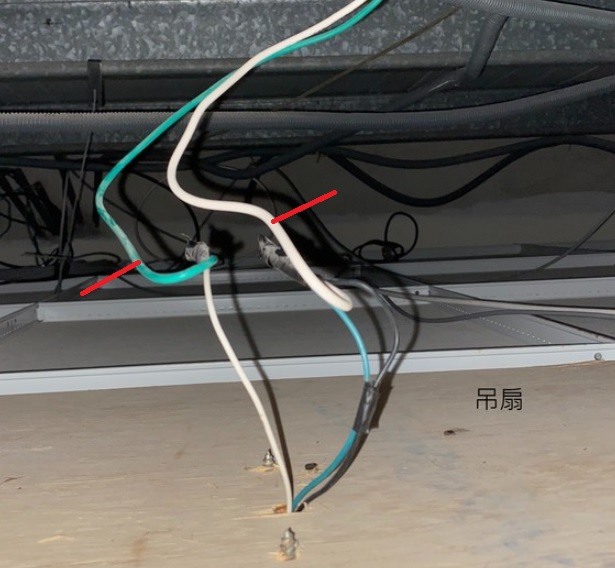

1:下圖為吊扇的線路,如果把吊扇拆掉改成循環扇的接線要如何?

輕鋼架上安裝循環扇(排風扇)

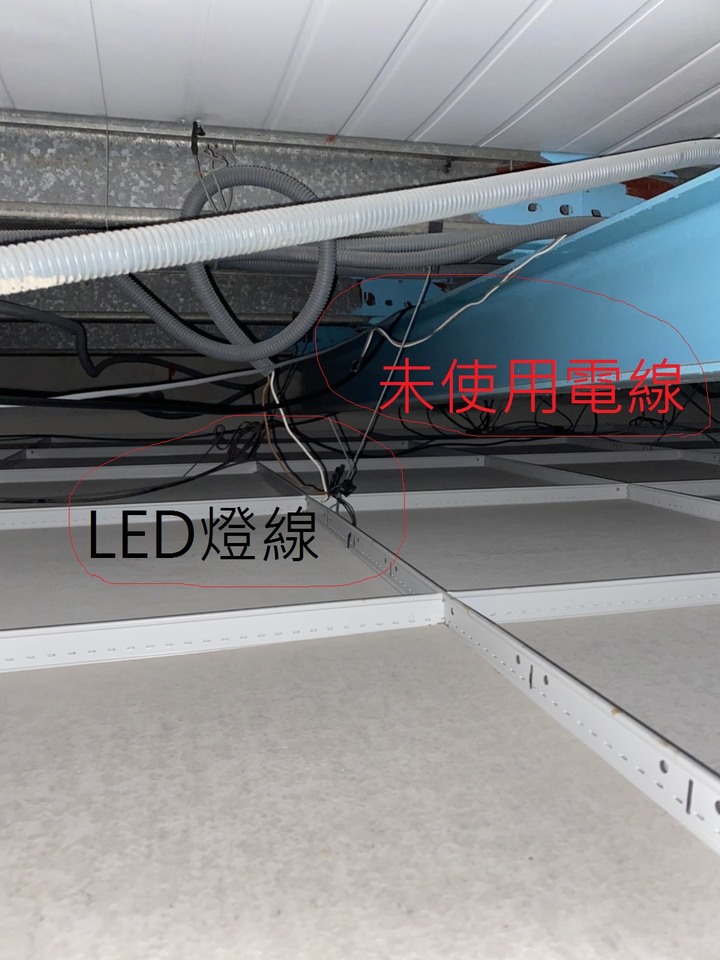

2:下圖為LED燈,請問是否可以用LED的電線直接接循環扇?(如果接的話需要買甚麼電線材料可以共用電線?)

另外也有發現一組未使用的電線,請問這組電線需要我自己買驗電筆量是否可以使用嗎?如果可以的話是怎麼個

接法?

輕鋼架上安裝循環扇(排風扇)

因為現在疫情嚴重所以不考慮請水電來安裝,想請問各位的意見,謝謝!

2021-05-29 17:59 發佈

文章關鍵字循環扇排風扇連結循環扇遙控器疫情關係電路電線下圖吊扇方式

tonylch

tonylch
個人積分：3232分
文章編號：81932379

3232分

2樓

2021-05-29 18:47

這種循環扇通常是使用遙控器控制，除非購買時有自費改裝；確認一下是全電壓或單電壓，若是220V就需要重拉線。一般使用未經開關的市電，若有原本燈具用電源（經過開關）也無彷，開關持續開著或拔掉開關把開關兩頭的線接起來。
以上沒電工基本知識請勿作業。

謝將軍

謝將軍
個人積分：688分
文章編號：81946366

688分

3樓

2021-05-30 21:45

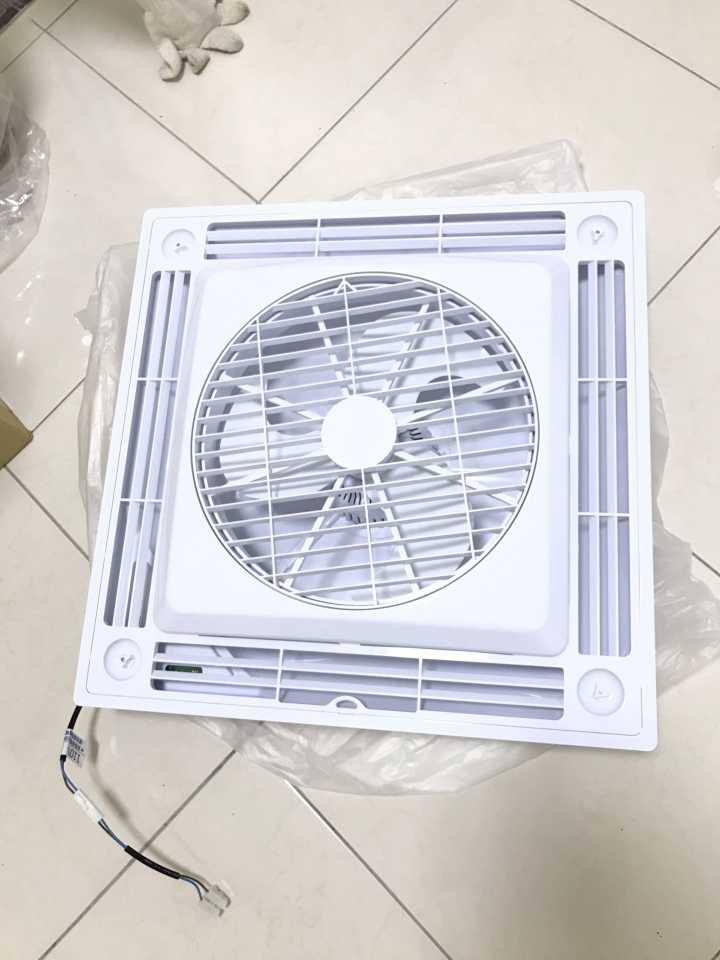

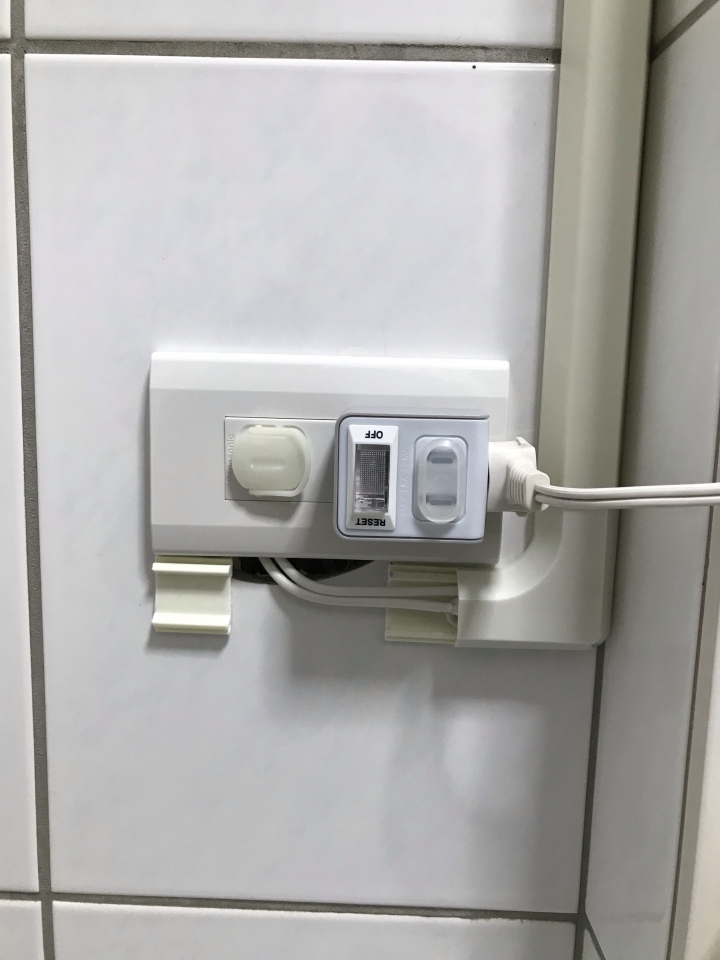

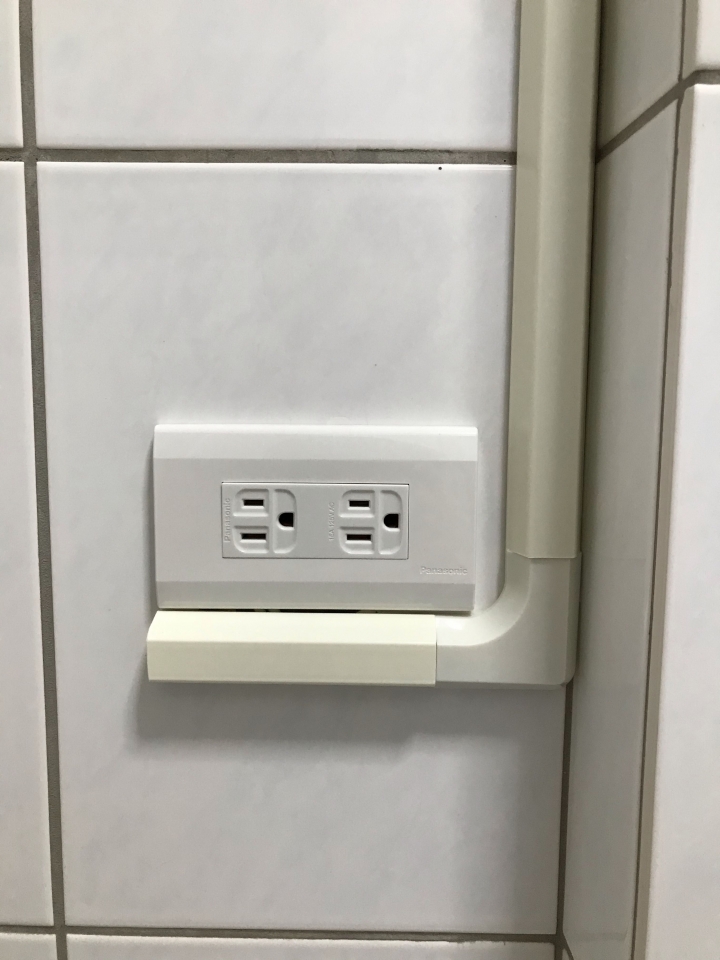

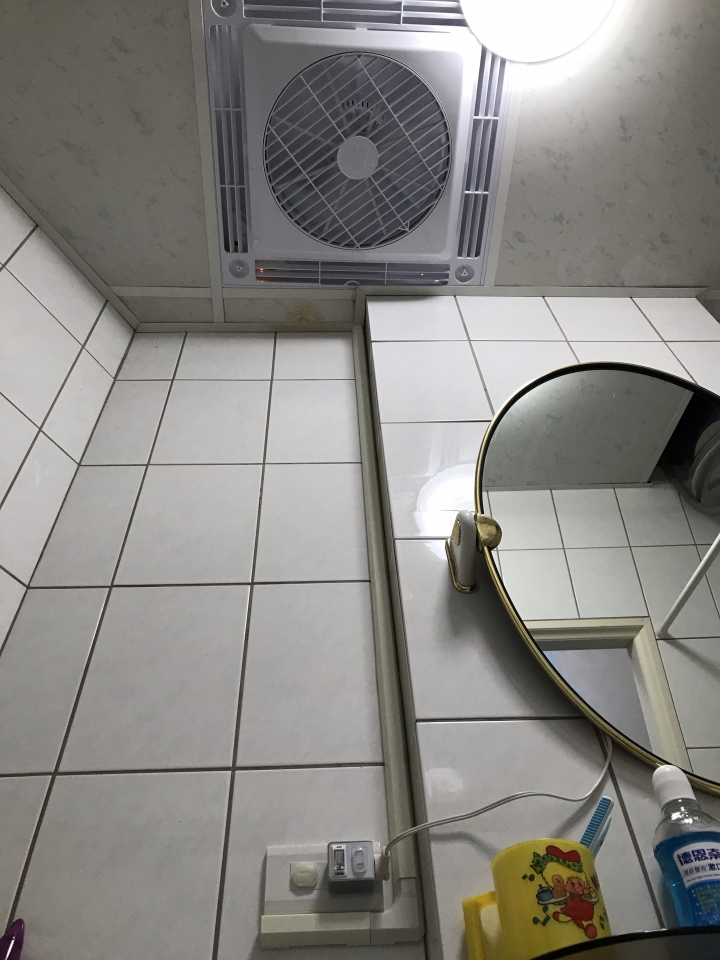

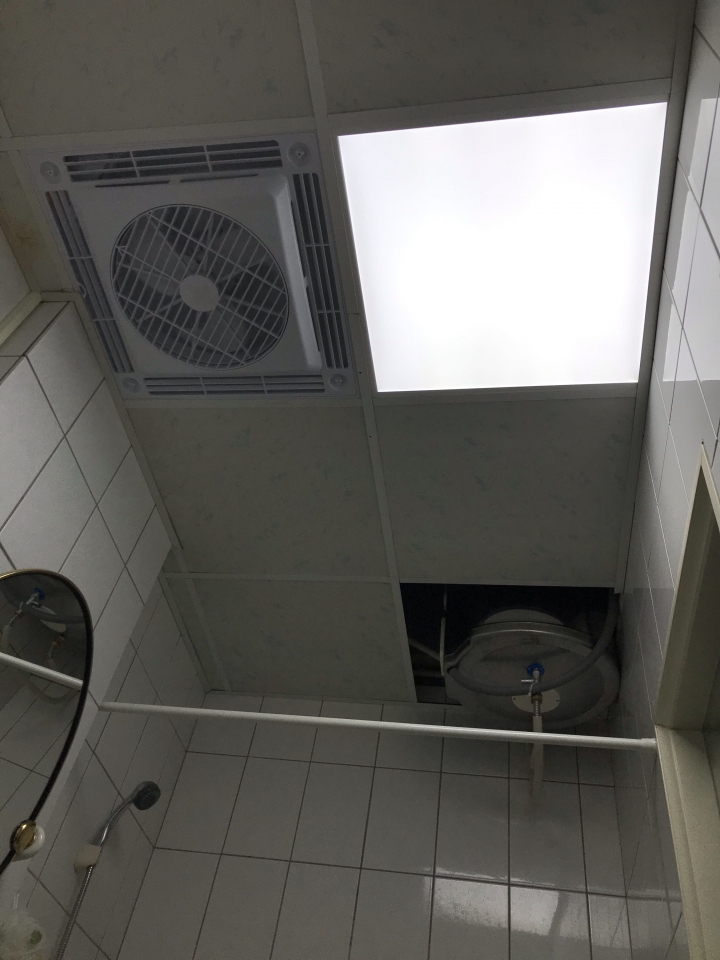

我是從插座處拉電上去這樣的話電燈跟循環扇就可以獨立操作（配合明管壓條）

shuan0416

shuan0416
個人積分：0分
文章編號：81959534

0分

樓主

2021-05-31 20:26

謝將軍 wrote:
我是從插座處拉電上(恕刪)

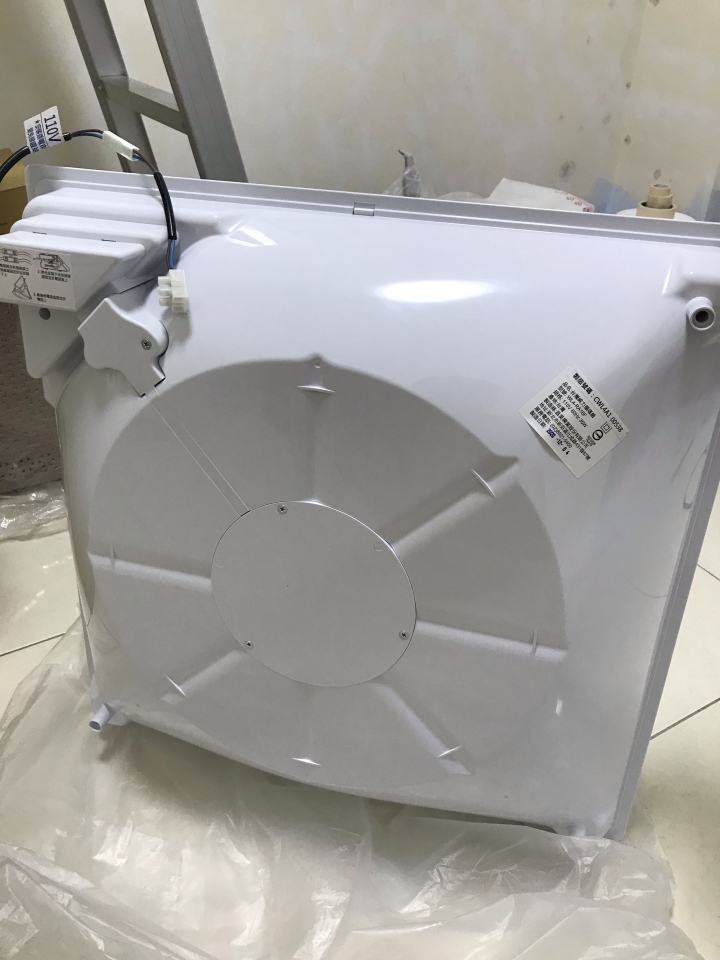

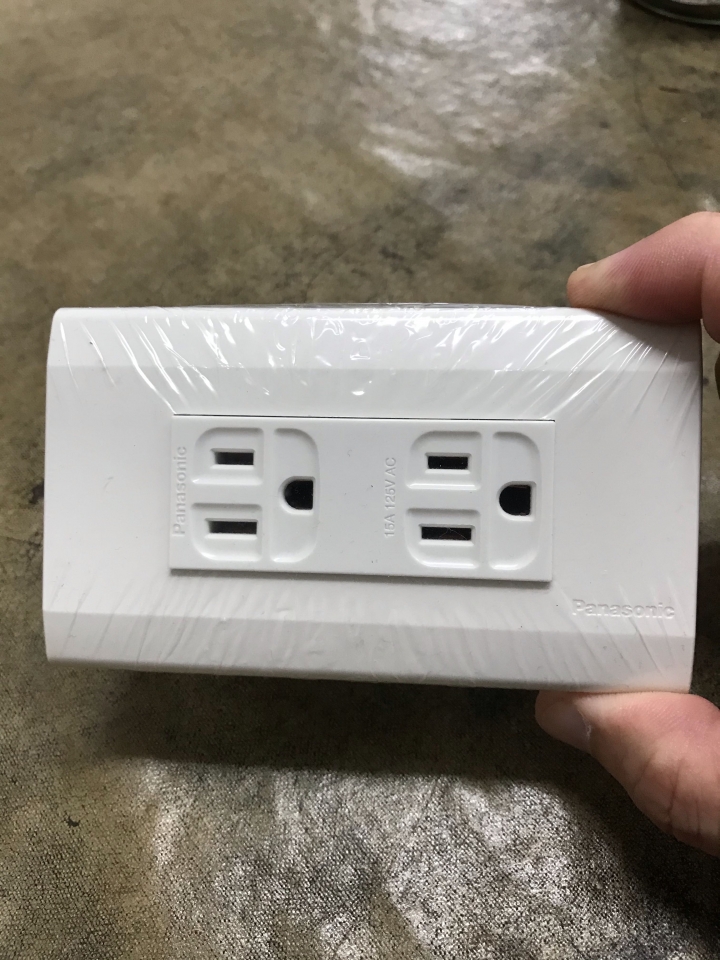

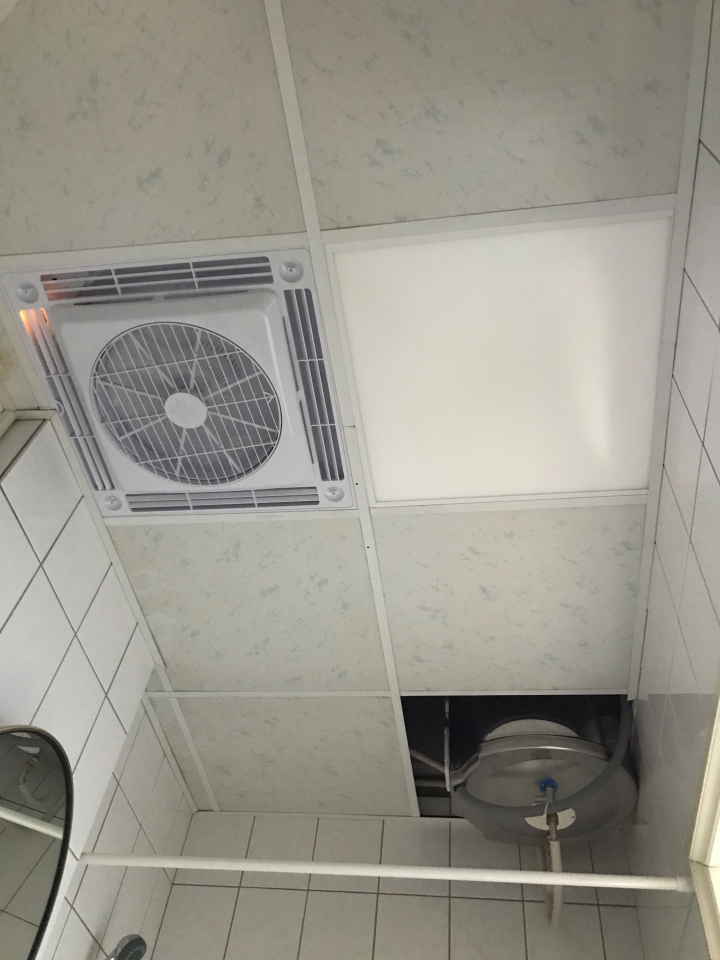

大大想請問一下,第四張照片那個線頭你是怎麼把他轉成插座的?還有最後一張照片你的排風扇的電源線是穿過排風扇出風口出來的嗎?

謝將軍

謝將軍
個人積分：688分
文章編號：81959641

688分

5樓

2021-05-31 20:34

shuan0416 wrote:
大大想請問一下,第四...(恕刪)

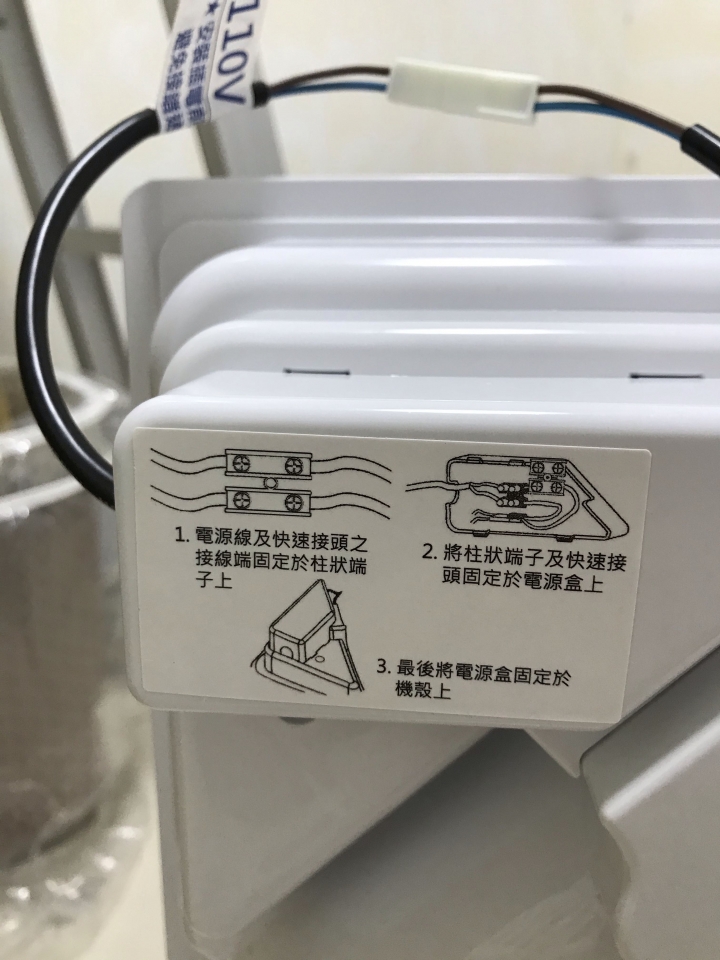

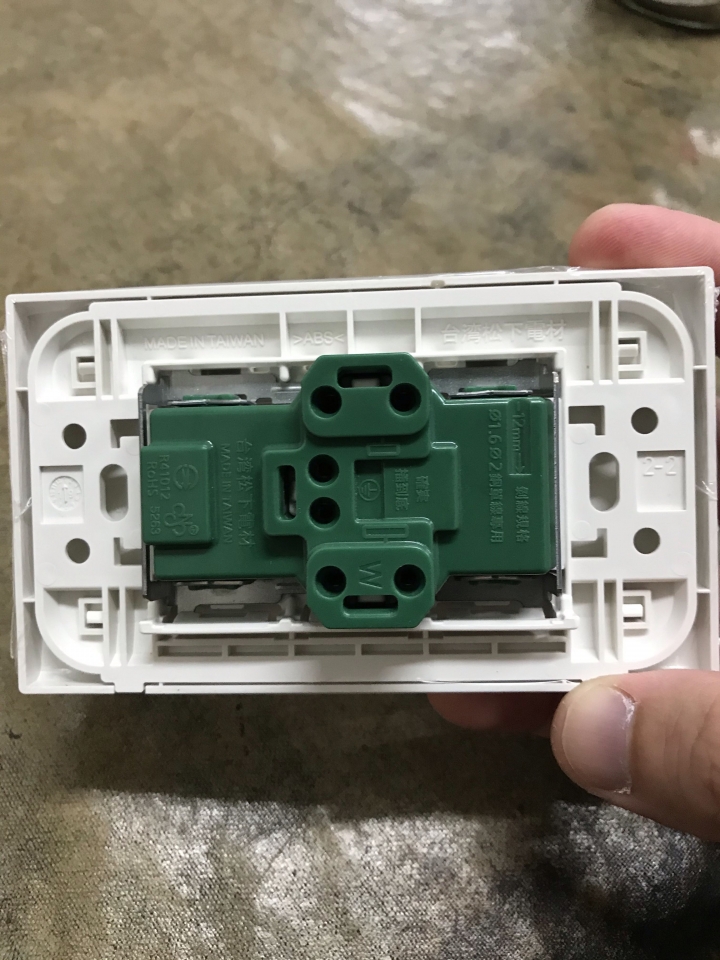

在插座的背後有跨接的孔要把電延伸出去要用2.0mm的單芯線沿著牆壁走上輕剛架與循環扇的快速接頭連接

shuan0416

shuan0416
個人積分：0分
文章編號：81960385

0分

樓主

2021-05-31 21:39

謝將軍 wrote:
在插座的背後有跨接(恕刪)

雖然還是不懂,但還是感謝你的回覆

jk300

jk300
個人積分：5553分
文章編號：81961770

5553分

7樓

2021-05-31 23:59

shuan0416 wrote:
https://www.trplus.com.tw/p/016174052

吊扇的部分用驗電筆量上面的線
哪一個在電源打開後有電
我覺得上方白色線可能是中性線

如果你的吊扇很單純
開關只控制一個一個吊扇
那上方白色線可能是中性線,N
上方綠色線是L

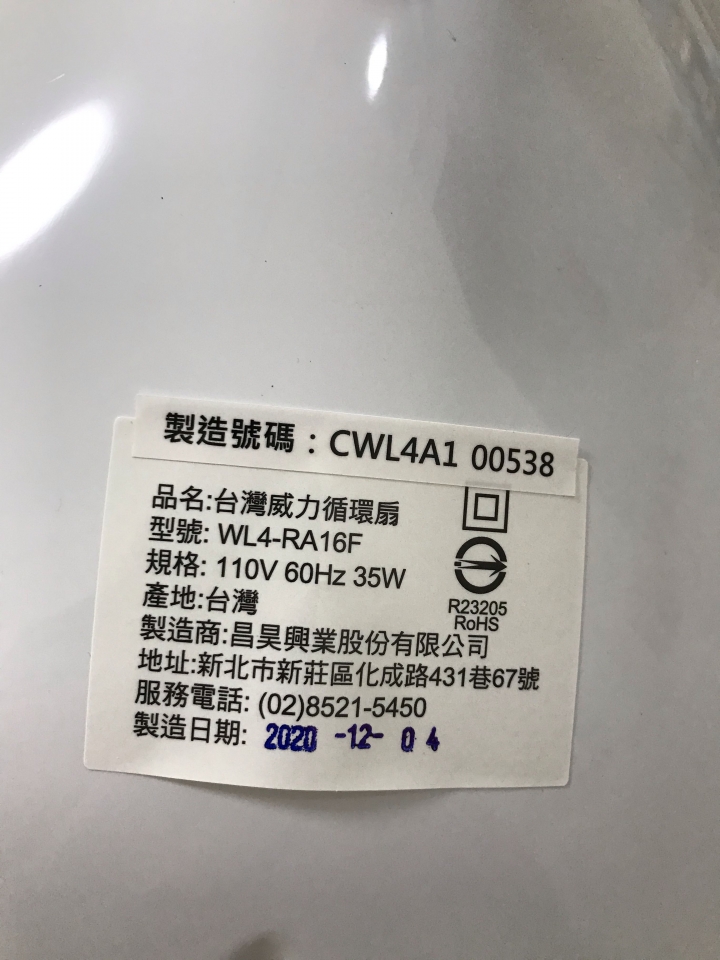

一般循環扇可能都是110V
上面也許會寫LN
直接照符號接線~

但如果你是開關打開
吊扇+其他一起都打開
就要反過來~

通常天花板中性線N
有的都會接來接去
再回去電箱的銅排

所以要清楚你這裡的動作原理,控制單一還是多個電器?

至於LED那邊
覺得咖啡線可能是火線L
打開開關後
一樣用驗電筆量看有沒有電
---------------
另外一個問題~
吊扇或LED電線都有個問題
通常接循環扇要用插座的方式接線

吊扇或LED電線都是先經過一個"開關"
如果你要把循環扇跟吊扇或LED電線接再一起
變成你要開關打開
你的循環扇才會吃到電

吊扇或LED電線的開關關掉
你的循環扇就會沒電

講得有點複雜~

問題也不是很大
看你平常的使用習慣~

簡而言之
你的吊扇很單純？
只有一個吊扇？
一個開關控制這個吊扇而已？
---
平常都會開燈！？
如果只要開循環扇但不開燈
那用led的線
不太適合

用led的線就會同開同關

林沉恩

林沉恩
個人積分：343分
文章編號：81965449

343分

8樓

2021-06-01 10:42

shuan0416 wrote:
雖然還是不懂,但還是...(恕刪)

這樣還不懂就請水電吧

不然到時候觸電鬧出人命得不償失

shuan0416

shuan0416
個人積分：0分
文章編號：81972951

0分

樓主

2021-06-01 19:29

jk300 wrote:
吊扇的部分用驗電筆量(恕刪)

1.我的LED燈幾乎都會開,如果用LED的燈去接需要買甚麼線材?看的循環扇機乎都用快速接頭,另外LED那條看起來咖啡色其實是紅色,應該就是火線L對吧

2.沒使用的那兩條電線一樣可以用驗電筆量是否為火線使用那兩條接電嗎?

jk300

jk300
個人積分：5553分
文章編號：81974012

5553分

10樓

2021-06-01 21:06

shuan0416 wrote:
1.我的LED燈幾乎都會開,如果用LED的燈去接需要買甚麼線材?看的循環扇機乎都用快速接頭,另外LED那條看起來咖啡色其實是紅色,應該就是火線L對吧

2.沒使用的那兩條電線一樣可以用驗電筆量是否為火線使用那兩條接電嗎?

---
LED燈幾乎都會開,那跟循環扇接一起就比較沒啥問題~

去五金百貨買個白扁線2.0或單芯線2.0
白扁線有一黑一白,外面還有一層絕緣
--
如果未使用那條線夠長
直接拉過來使用
插在循環扇,如果有附贈快速接頭的話~

---
紅色線的話~
開燈之後用驗電筆用看看
但要小心白色跟紅色不要碰觸到
如果是中性線跟火線
碰觸到會發生小火花~

--
接線的時候,建議關燈
