請問這是甚麼端子，需要的壓線鉗是哪一把？有無辦法修復？

Arsenic trioxide
個人積分：186分
文章編號：81442087

186分

樓主

2021-04-14 18:15

風扇疑似接觸不良，拆下來看一看結果線自己跑出來了，塞回去也卡不住，長相有點像是電腦上面風扇的端子但又好像不一樣，有沒有辦法不壓新的用鑷子之類的去折鐵片修復呢？又如果要買料件來換端子名稱又是甚麼？
請問這是甚麼端子，需要的壓線鉗是哪一把？有無辦法修復？

大小和電腦3PIN風扇端子差不多，也是三針不過有一個卡扣造型也不同...
請問這是甚麼端子，需要的壓線鉗是哪一把？有無辦法修復？

2021-04-14 18:15 發佈

文章關鍵字端子壓線鉗辦法風扇結果線電腦上面風扇長相鑷子鐵片料件

分身回覆

分身回覆
個人積分：3621分
文章編號：81442344

3621分

2樓

2021-04-14 18:37

看起來像PH2.0壓線端子或XH2.54端子
通常沒有賣一個, 都是幾十個上百個在賣的
也需要壓線鉗才好壓接

壓接鉗

安的貼個

安的貼個
個人積分：2391分
文章編號：81442426

2391分

3樓

2021-04-14 18:45

看起來像3.96的端子
/////////////////////////////////////

Arsenic trioxide

Arsenic trioxide
個人積分：186分
文章編號：81442469

186分

樓主

2021-04-14 18:49

感謝,加工具這樣下來好貴...來搜尋看有沒有壓好的照片看能不能用鑷子折好，不能的話我還是暴力拆殼直接拿烙鐵焊好了...這種沒螺絲的殼都很怕拆破掉 orz

分身回覆

分身回覆
個人積分：3621分
文章編號：81447038

3621分

5樓

2021-04-15 8:57

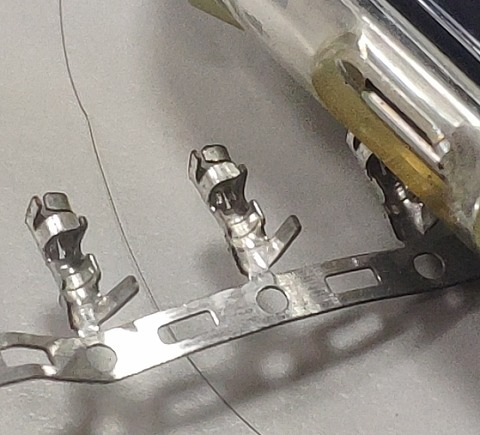

如果確認是XH2.54的
我是有一些備料
可先焊接後再用尖嘴鉗夾線

Arsenic trioxide

Arsenic trioxide
個人積分：186分
文章編號：81454740

186分

樓主

2021-04-15 18:10

分身回覆 wrote:
如果確認是XH2.54(恕刪)

實在不太肯定是不是這一個端子，我用名稱去搜尋有找到尺寸規格的圖片，但這實在太小拿尺去量數據好像又有點不同，金屬片外表看起來好像也有點點不同（我覺得可能他這條是壓壞硬塞進去的才會掉出來，前端的頭看起來不知道是不一樣還是變形）但另外在端子裡面好的線我也沒辦法退出來比對是否一致...

後來用名稱搜尋有找到一家店址比較近的，我打算找天直接帶過去問問，順便看有沒有辦法買鐵片借壓線工具直接幫我處理好，不行的話我打算買一片來試試看用鑷子或尖嘴鉗折，如果真的無法最後就只能把驅動器的塑膠殼拆掉直接把馬達的線焊到PCB上，感謝您熱心協助告知搜尋關鍵字
