插座線路接法請益

color790

color790
個人積分：38分
文章編號：81060257

38分

樓主

2021-03-11 10:42

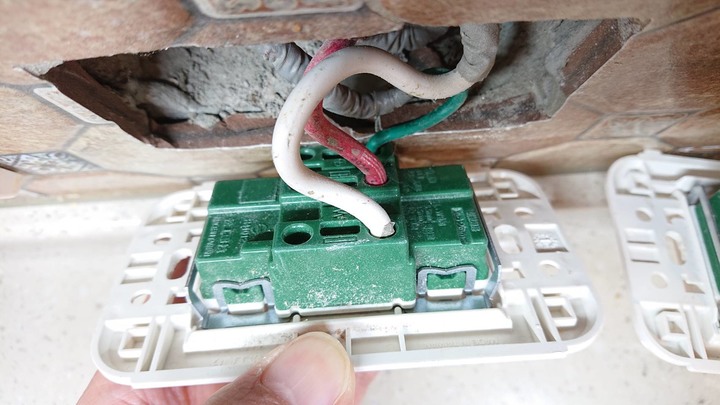

昨日使用驗電筆檢查了一下家中的插座, 居然發現某一插座窄孔不為火線, 就進行線路的更換, 改成下圖的位置(紅色線有確定為火線), 插座線路接法請益

插座線路接法請益

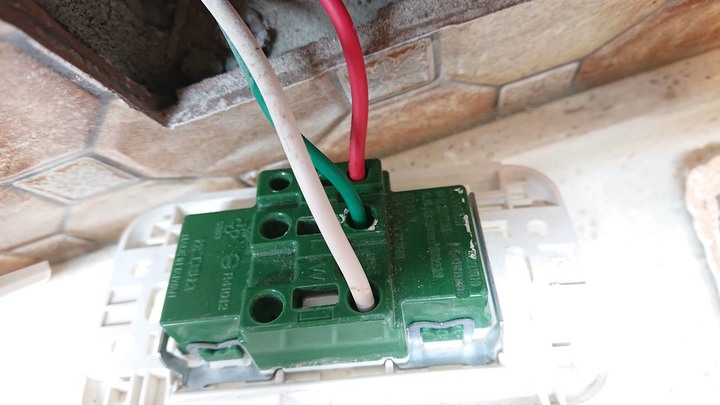

但裝上後再次使用驗電筆進行測試, 卻發現2個孔都沒有火線!! 就打開旁邊另一插座, 位置居然是這樣插座線路接法請益

插座線路接法請益

跟上網查詢的接線位置顯然不一樣, 想請問一下是有哪邊有問題??

2021-03-11 10:42 發佈

文章關鍵字插座線路接法請益插座火線驗電筆插座窄孔家中線路位置測試

ZQ4135

ZQ4135
個人積分：174分
文章編號：81060653

174分

2樓

2021-03-11 11:08

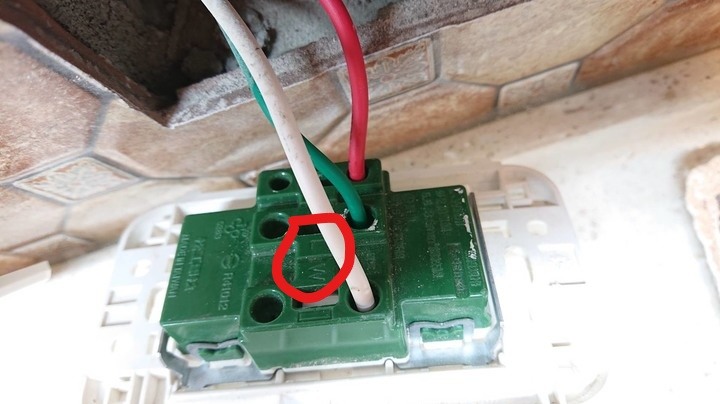

圖一接法是錯的，W是水線(白)，L是火線(紅)，G是接地(綠)，圖二接法正確
照圖一接法你用驗電筆測一下接地孔是不是有電?

boda3892

boda3892
個人積分：13分
文章編號：81060681

13分

3樓

2021-03-11 11:10

你可以參考這個：
https://www.mobile01.com/topicdetail.php?f=335&t=5048504

color790

color790
個人積分：38分
文章編號：81061061

38分

樓主

2021-03-11 11:32

原來插座可能與爬文的不一樣所以位置會不同, 要看符號會字母才對, 感謝2位回覆
