請問車道感應器接線的問題

brabus1518
個人積分：5362分
文章編號：80927666

5362分

樓主

2021-02-27 11:51

請問各位版友高手，我想要從位置A拉電線到位置B以供車道感應器供電，大家的建議是…..
方案一是在A用變壓器降成12伏1A再拉到B呢，
方案二從A拉110V到B再加變壓器轉成12伏1A，
如果用方案一拉12伏的電線，可以用第4台的那種5C電纜嗎??因為它會露在外面感覺要不怕風吹日曬…
謝謝大家
請問車道感應器接線的問題

請問車道感應器接線的問題

2021-02-27 11:51 發佈

文章關鍵字車道感應器接線問題電線位置版友高手建議車道感應器供電方案變壓器電纜

leoliou

leoliou
個人積分：23473分
文章編號：80928348

23473分

2樓

2021-02-27 13:12

brabus1518 wrote:
請問各位版友高手，我(恕刪)

想想外面為什麼會有一整排的高壓電塔你就知道該用哪個方案了

waitinge

waitinge
個人積分：1145分
文章編號：80928753

1145分

3樓

2021-02-27 13:55

1.25mm*2C 隔離線電纜線

brabus1518
個人積分：5362分
文章編號：80929343

5362分

樓主

2021-02-27 14:58

謝謝L大大及W大大的撥空回覆

kfc1780

kfc1780
個人積分：1327分
文章編號：80931708

1327分

5樓

2021-02-27 20:14

直流電不適合長距離傳輸，衰減的比較厲害。

看你車道感應器用電量大不大，大的話會建議拉110V過去再轉換。

brabus1518
個人積分：5362分
文章編號：80932355

5362分

樓主

2021-02-27 21:40

kfc1780 wrote:
直流電不適合長距離傳(恕刪)

我算了長度約11米
感應器規格書上寫10ma

s00701

s00701
個人積分：4029分
文章編號：80932766

4029分

7樓

2021-02-27 22:30

12V這個距離沒問題的
用電纜線比較耐曬，不然白扁線也可以

最大的問題應該是變壓器要放那個位置比較妥當，再決定用那個方案

jk300

jk300
個人積分：5553分
文章編號：80932857

5553分

8樓

2021-02-27 22:41

brabus1518 wrote:
請問各位版友高手，我(恕刪)

方案一

看保全的紅外線偵測器
線拉得很長,拉的線很細
也沒啥妨礙~

clwu5724

clwu5724
個人積分：3451分
文章編號：80933713

3451分

9樓

2021-02-28 0:37

方案一.

電線也可考慮用 pvc 管保護.

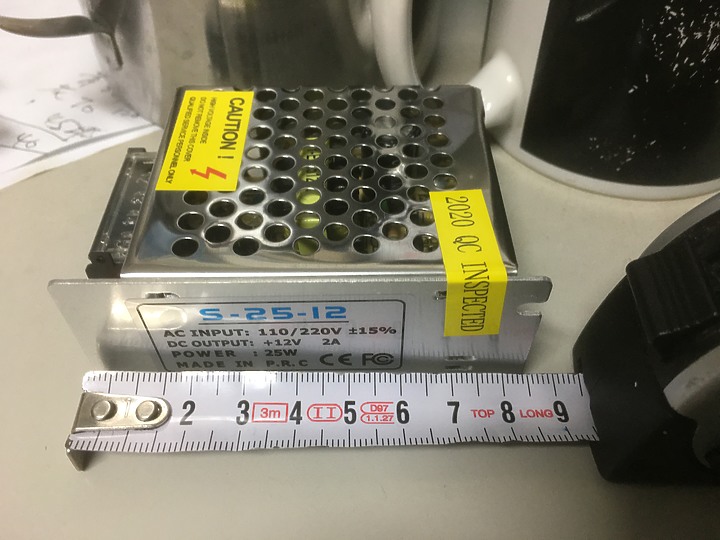

變壓器建議使用工業用開關電源.

點我看大圖

點我看大圖

brabus1518
個人積分：5362分
文章編號：80935215

5362分

樓主

2021-02-28 9:36

謝謝S00701、JK300、CLWU5724大大的回覆
如果是先轉12伏的話,那變壓器就藏A在側電箱裡
如果要放在B側，那就會買一個二聯的開關盒，把一個紅外線的側測器和變壓器放一起
不過我個人是想放在A側，因為空間夠，放B側有點擠

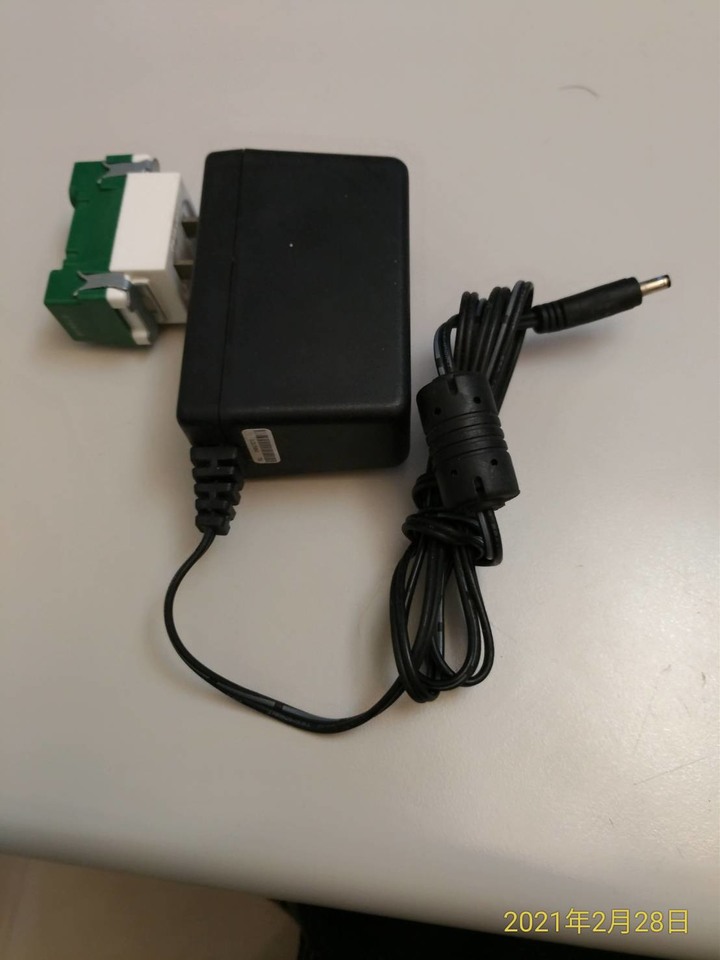

變壓器用的是下面圖片的東西
