請教壓接端子及wago連接器的問題

最近想整理更換家中一些東西
想請教一些問題 希望有大大幫忙解答:

1.原有弱電箱及電視櫃旁被配置了明盒插座 覺得佔位太大又不好看..
看網路照片有人的弱電箱用了下面這種電木接地插座
請教壓接端子及wago連接器的問題
想請問這種用2mm的實心硬線好裝嗎?
2mm實心硬線可否壓接? google上是說絞線才需要
但不用壓接端子好像很難鎖上去
如果可以壓接的話 我該買哪種廠牌規格的端子較好呢?
(希望是能再接排插出去 又能安全合用的)

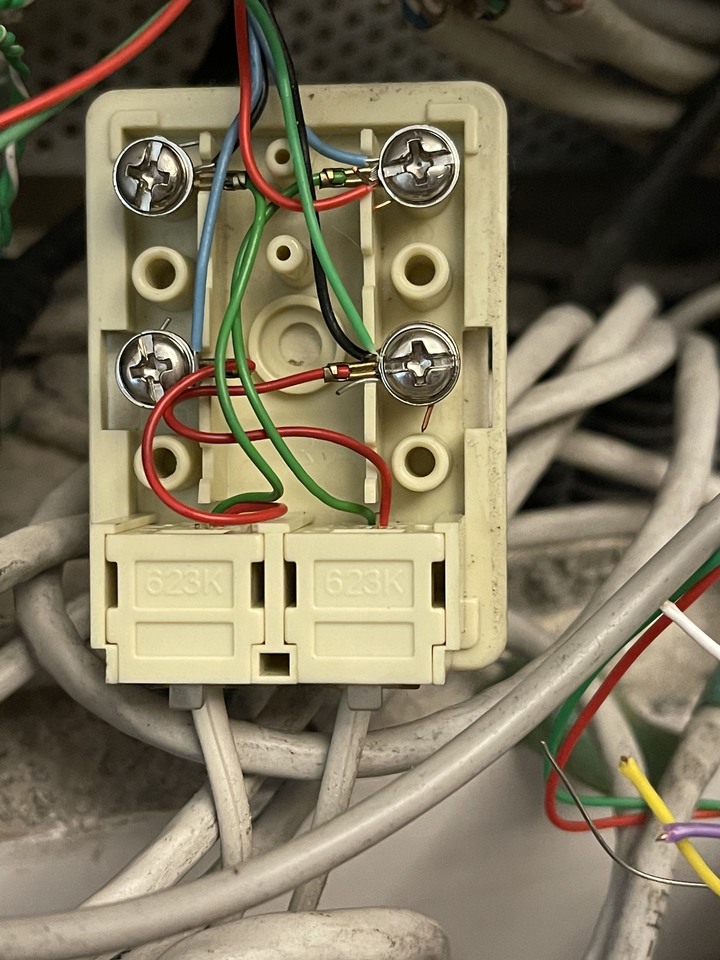

2.下圖中除了兩個RJ11插座的紅綠線是O型端子..其它的線是直接鎖上去的
請教壓接端子及wago連接器的問題
想請問如果那些直接鎖的線也想用O型端子壓接的話 該買哪一種規格的呢?

3.我買了下圖類似Wago的連接器 原本是要給連接嵌燈的硬線和變壓器用的
請教壓接端子及wago連接器的問題
(賣家說明是適用單芯線、硬絞線 0.75-2.5mm2)
後來看到有一個天花的間接照明的T5燈管的供電是用絞線以膠帶纏接
請問這個連接器能用嗎? 如果可以用的話 是把絞線扭緊再裝上連接器嗎? 還是直接插入鎖上即可?
2020-12-16 20:27 發佈
mrshin wrote:
最近想整理更換家中一(恕刪)


這個不是有使用說明嗎?
鑽地的冰蟲 wrote:
這個不是有使用說明嗎...(恕刪)

謝謝大大的影片回覆
那時候沒google到這個影片 實在慚愧
前天剛拿到游標尺和電木插座..研究了一下O形端子和螺絲的規格已經知道該怎麼選了..

但電話線盒用的O形端子還不知材質該如何選擇..
在淘寶看到了這個端子..形狀尺寸都符合..
顏色也和現有的電話線盒中的蠻像的
網頁標示的材質是寫銅(黃色酸洗)


因為不確定是否能用在電話線路 問了賣家 賣家說不行
所以想請問版友 該選什麼材質的O形端子來用呢?
mrshin wrote:
1.原有弱電箱及電視櫃旁被配置了明盒插座 覺得佔位太大又不好看..
看網路照片有人的弱電箱用了下面這種電木接地插座

想請問這種用2mm的實心硬線好裝嗎?
2mm實心硬線可否壓接? google上是說絞線才需要
但不用壓接端子好像很難鎖上去
如果可以壓接的話 我該買哪種廠牌規格的端子較好呢?
(希望是能再接排插出去 又能安全合用的)

2.下圖中除了兩個RJ11插座的紅綠線是O型端子..其它的線是直接鎖上去的

想請問如果那些直接鎖的線也想用O型端子壓接的話 該買哪一種規格的呢?

3.我買了下圖類似Wago的連接器 原本是要給連接嵌燈的硬線和變壓器用的

(賣家說明是適用單芯線、硬絞線 0.75-2.5mm2)
後來看到有一個天花的間接照明的T5燈管的供電是用絞線以膠帶纏接
請問這個連接器能用嗎? 如果可以用的話 是把絞線扭緊再裝上連接器嗎? 還是直接插入鎖上即可?


1.不好裝 所以可以用壓接的(建議使用O型壓接端子),電工法規沒有規定單心線不能使用壓接端子
可以使用絕緣O型壓接端子(你的壓接鉗需要可以壓接絕緣端子的 切勿拿 純壓裸壓接端子的壓接鉗拿壓這種絕緣壓接端子)

2.絕緣O型壓接端子

3.可以用,絞線扭緊再裝上連接器(這樣電阻會比較小一點點)
chih_haohung wrote:
1.不好裝 所以可以用壓接的(建議使用O型壓接端子),電工法規沒有規定單心線不能使用壓接端子
可以使用絕緣O型壓接端子(你的壓接鉗需要可以壓接絕緣端子的 切勿拿 純壓裸壓接端子的壓接鉗拿壓這種絕緣壓接端子)

2.絕緣O型壓接端子

3.可以用,絞線扭緊再裝上連接器(這樣電阻會比較小一點點)

感謝大大回覆
我已經在淘寶下單了裸壓接端子
沒絕緣會有什麼影響嗎?
mrshin wrote:
後來看到有一個天花的間接照明的T5燈管的供電是用絞線以膠帶纏接
請問這個連接器能用嗎? 如果可以用的話 是把絞線扭緊再裝上連接器嗎? 還是直接插入鎖上即可?

你家的t5燈的絞線要夠粗硬,才適合你貼的這款wago 應該是222?

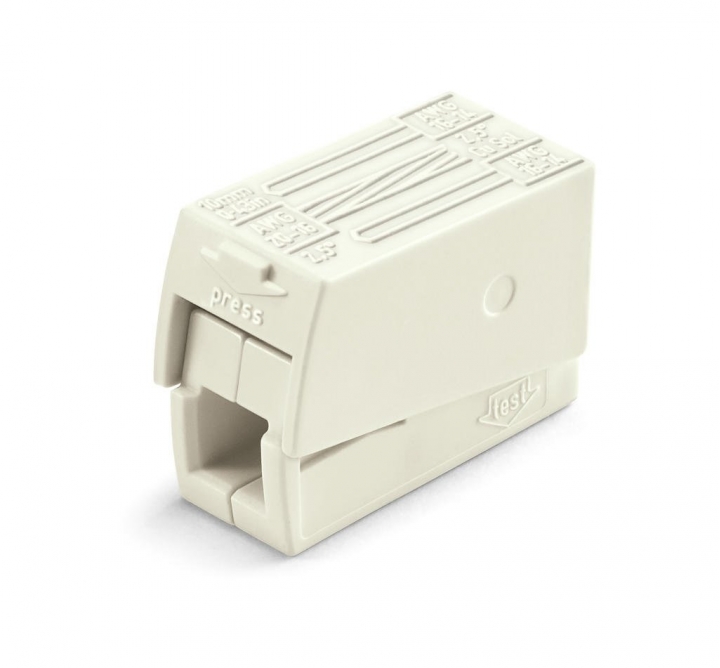

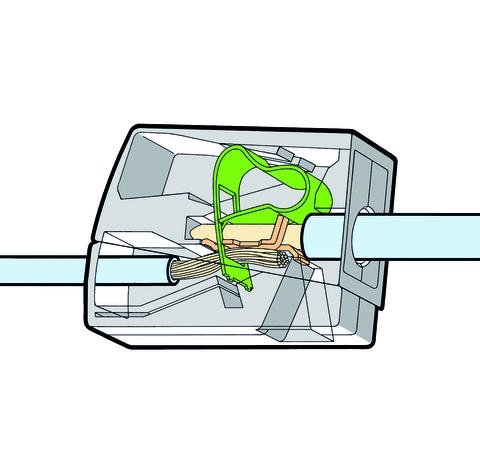

T5燈的線,通常很細,wago有另外出款燈具專用的細軟線連接器224系列,改用夾的,如圖,左邊夾住燈具端的軟絞線,右邊插入粗硬線的供電線


示範片

-CTpYgfkY

就看你家t5燈線粗還是細,選擇不同wago
hivsdky wrote:
你家的t5燈的絞線要夠粗硬,才適合你貼的這款wago 應該是222?
T5燈的線,通常很細,wago有另外出款燈具專用的細軟線連接器224系列,改用夾的,如圖,左邊夾住燈具端的軟絞線,右邊插入粗硬線的供電線


示範片

-CTpYgfkY

就看你家t5燈線粗還是細,選擇不同wago

謝謝大大精美的圖文教學
這個wago在搜尋時有看到 原來是這樣的用法
hivsdky wrote:
你家的t5燈的絞線要...(恕刪)
這種是利用彈簧的力道來夾緊。力道比不上WAGO一般型的扣上的強度
mrshin wrote:
感謝大大回覆我已經在...(恕刪)


不會怎麼樣 只要你覺得露出的已壓接好的端子不會跟其他的已經壓接好的裸端子接觸到就行了 否則你就把已經壓接好的裸端子用電工膠帶纏好即可
