請教 "台規改美規接法

一毛四
個人積分：1分
文章編號：80022513

1分

樓主

2020-12-03 22:51

各位高手><

想求救~拜託幫我看看

我想將房間的傳統電燈開關，改成搖臂式的電燈開關

環境是欲施作的"電燈開關"在上，下面還有一座雙孔的電源插座

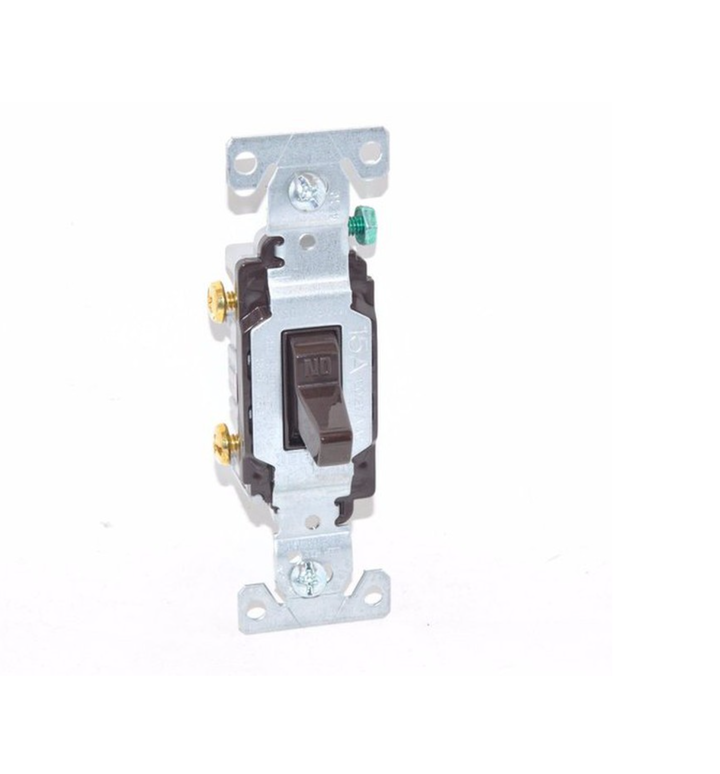

而我目前有的材料是 "美國COOPER指撥式單聯單路電源開關 CS115B"

目前碰到的問題是..

如果接通電燈開關，下面的雙孔電源插座就無法通電

我是否買錯了搖臂式開關嗎?

希望求大大指導><謝謝

請教 "台規改美規接法

2020-12-03 22:51 發佈

文章關鍵字請教台規改美規接法高手傳統電燈開關開關電燈開關房間電源插座下面問題電燈開關環境

分身回覆

分身回覆
個人積分：3590分
文章編號：80022696

3590分

2樓

2020-12-03 23:10

一毛四 wrote:
我是否買錯了搖臂式開關嗎?

沒買錯
應該是你接錯而已

一毛四

一毛四
個人積分：1分
文章編號：80023165

1分

樓主

2020-12-04 0:06

咦咦咦～～～

是把兩條黑色的線一起勾住同一個螺絲嗎～～～

！！！

分身回覆

分身回覆
個人積分：3590分
文章編號：80025865

3590分

4樓

2020-12-04 10:08

一毛四 wrote:
是把兩條黑色的線一起勾住同一個螺絲嗎～～～

是的

cougar2015

cougar2015
個人積分：32473分
文章編號：80033079

32473分

5樓

2020-12-04 19:53

分身回覆 wrote:
沒買錯
應該是你接錯而已

對嗎？
雙黑線應是一來一去，這樣是開關用。
來的黑線有電的，加白線是插座用。

分身回覆

分身回覆
個人積分：3590分
文章編號：80034157

3590分

6樓

2020-12-04 22:01

因為下方還有一個插座
所以......

chih_haohung

chih_haohung
個人積分：5415分
文章編號：80034743

5415分

7樓

2020-12-04 23:07

分身回覆 wrote:
沒買錯應該是你接錯而(恕刪)

左下的黃銅色螺絲應該是火線(進)(紅色或黑色)當然你要在此引出一條火線(紅色或黑色)到別的開關或插座也可以，只要從這個黃銅色螺絲再接出一條火線(出)(紅色或黑色)即可

左上的黃銅色螺絲應該是控制燈具的線(有帶電)(黃色) 而不是中性線(白色)吧

開關應該不會接到中性線才對

分身回覆

分身回覆
個人積分：3590分
文章編號：80039719

3590分

8樓

2020-12-05 15:54

chih_haohung wrote:
左下的黃銅色螺絲應該是火線(進)(紅色或黑色)當然你要在此引出一條火線(紅色或黑色)到別的開關或插座也可以，只要從這個黃銅色螺絲再接出一條火線(出)(紅色或黑色)即可

左上的黃銅色螺絲應該是控制燈具的線(有帶電)(黃色) 而不是中性線(白色)吧

開關應該不會接到中性線才對

我回覆的是有什麼問題?
為何引言我的回覆??

就樓主圖片中實際的開關線盒來回覆問題
你是那裡看到黃色的線??

azazea

azazea
個人積分：116分
文章編號：80040030

116分

9樓

2020-12-05 16:31

一毛四 wrote:
各位高手>&l...(恕刪)

開關上進下出其實都只是火線的延伸
有電表的話蜂鳴檔量上下就知道我說什麼了
左邊開關不影響插座
右邊開關同時控制燈和插座

L=火
N=中性線
插座至少需要這兩條才能用
電燈的中性線在天花板上面不用管他

看不懂請人做就好
我不知道你電線的顏色代表什麼定義
有電表量一下比較安全
不會做的話請不要把不同線色的線接到開關上下
確定那條白的是燈線的話上二黑下白
這樣開關單純控制燈不控插座
實際如果是b6的圖的話照他那樣接就好
那條白的一定要確認他是燈線再接

chih_haohung

chih_haohung
個人積分：5415分
文章編號：80043068

5415分

10樓

2020-12-05 23:41

分身回覆 wrote:
就樓主圖片中實際的開關線盒來回覆問題
你是那裡看到黃色的線??

黃色的控制燈具的線(也可以用火線直接代替)
