我懷疑是我的水電師傅買錯變壓器了，想請教專家

台電進線是3相220V，所以室內沒有110V可使用

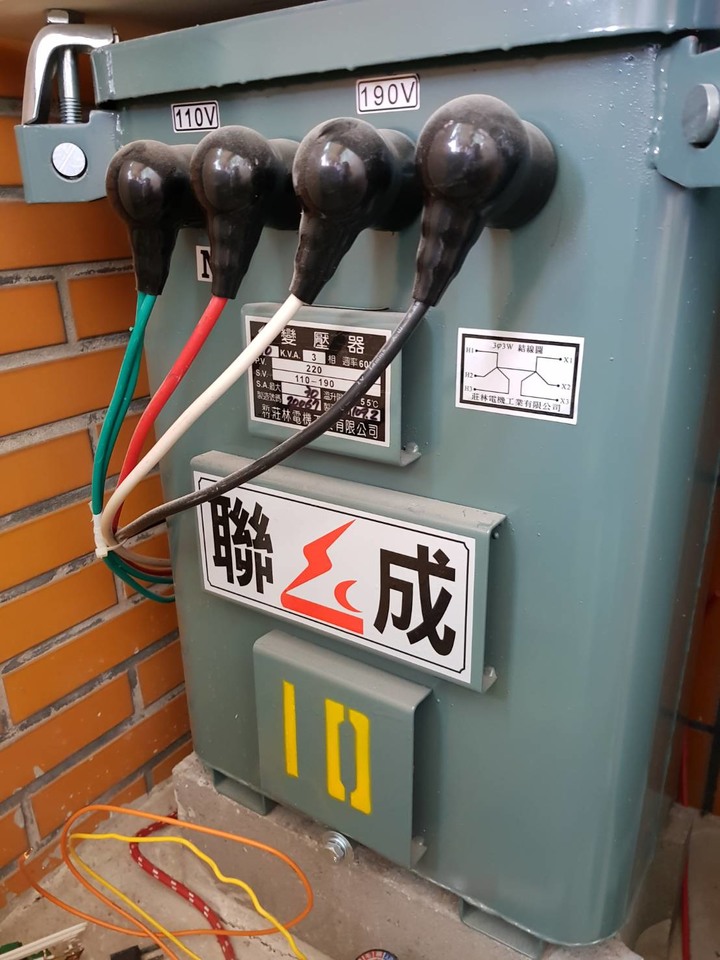

水電買了三相4線式油浸變壓器110/190，請參考下圖
請教3相110/190油浸式變壓器的接線問題

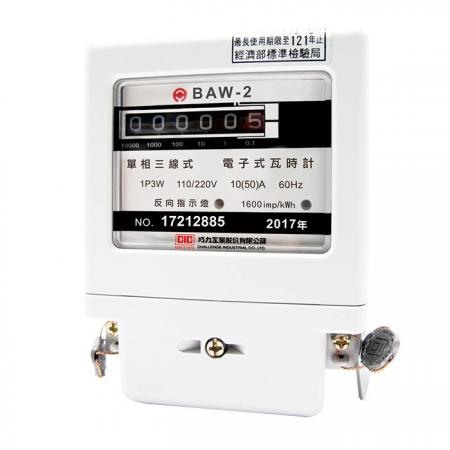

室內分表是使用BAW-2單相三線
如下圖：
請教3相110/190油浸式變壓器的接線問題

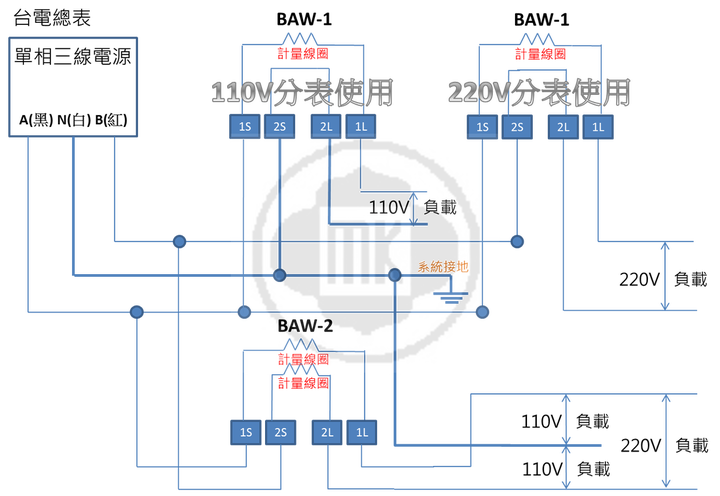

BAW-2接線方式如下圖
請教3相110/190油浸式變壓器的接線問題

能否請教高手，我要怎樣接才能接出110/220V?
目前水電接好後，在BAW-2端點測到
S1->地 115V
S2->地 115V
S1->S2 203V

感謝

另外想請教，冷氣220V如果以目前203V供電的話，可能會產生什麼問題

目前有一個狀況是我室內電表統計到的度數與台電度數落差有點大，我統計到的比較少，台電每期多個3～400度，是否是因為用錯變壓器造成？

2020-11-11 15:19 發佈

文章關鍵字接線問題變壓器 110/190 進線室內水電師傅台電專家水電油浸變壓器

隨風浮雲

隨風浮雲
個人積分：4946分
文章編號：79745366

4946分

2樓

2020-11-11 15:42

Danny.jean wrote:
能否請教高手，我要怎樣接才能接出110/220V?

你家的水電沒幫你弄好啊? 怎麼會來這問鄉民。

要220V就只能從台電給你的三相220V接出來，你再從你自購的變壓器後面接，你是接不出來220V的。
反之，要110V就只能從自購的變壓器後面接，台電給你的的三相220V，你是接不出來110V的。

一開始你家的水電就要規畫好線路，至少也要找個專業的設計顧問來設計。

如果你要用目前已配好的線路，要能得到單相三線式220/110，那請跟台電申請三相三線式380V，然後變壓器再換單相三線式變壓器。

Danny.jean

Danny.jean
個人積分：325分
文章編號：79745711

325分

樓主

2020-11-11 16:07

隨風浮雲 wrote:
你家的水電沒幫你弄好(恕刪)

不懂裝懂的水電滿天飛阿

mask0704

mask0704
個人積分：3374分
文章編號：79747631

3374分

4樓

2020-11-11 18:41

Danny.jean wrote:
我懷疑是我的水電師傅...(恕刪)

3相220到你家只有3條線=三角形接線..
你的變壓器是Y-Y接線...
一次測的Y接地哪來的？
一定是你家自備的接地...
這樣莫名出來的Y中心接地...
八成會有問題...

當初的配置怪怪的...

有兩三個方式可以解決...
整個講完太累了..

如果確定是3相220只有三線進屋...
那這顆變壓器.應該是錯的...
因為你沒有台電的N相...

如果你的110用電量不大...
只要取220的一相接中間抽頭變壓器...
就可以得到110-N-110...
5kva應該夠用了..
其它220電器..直接用3相220供應...

另外

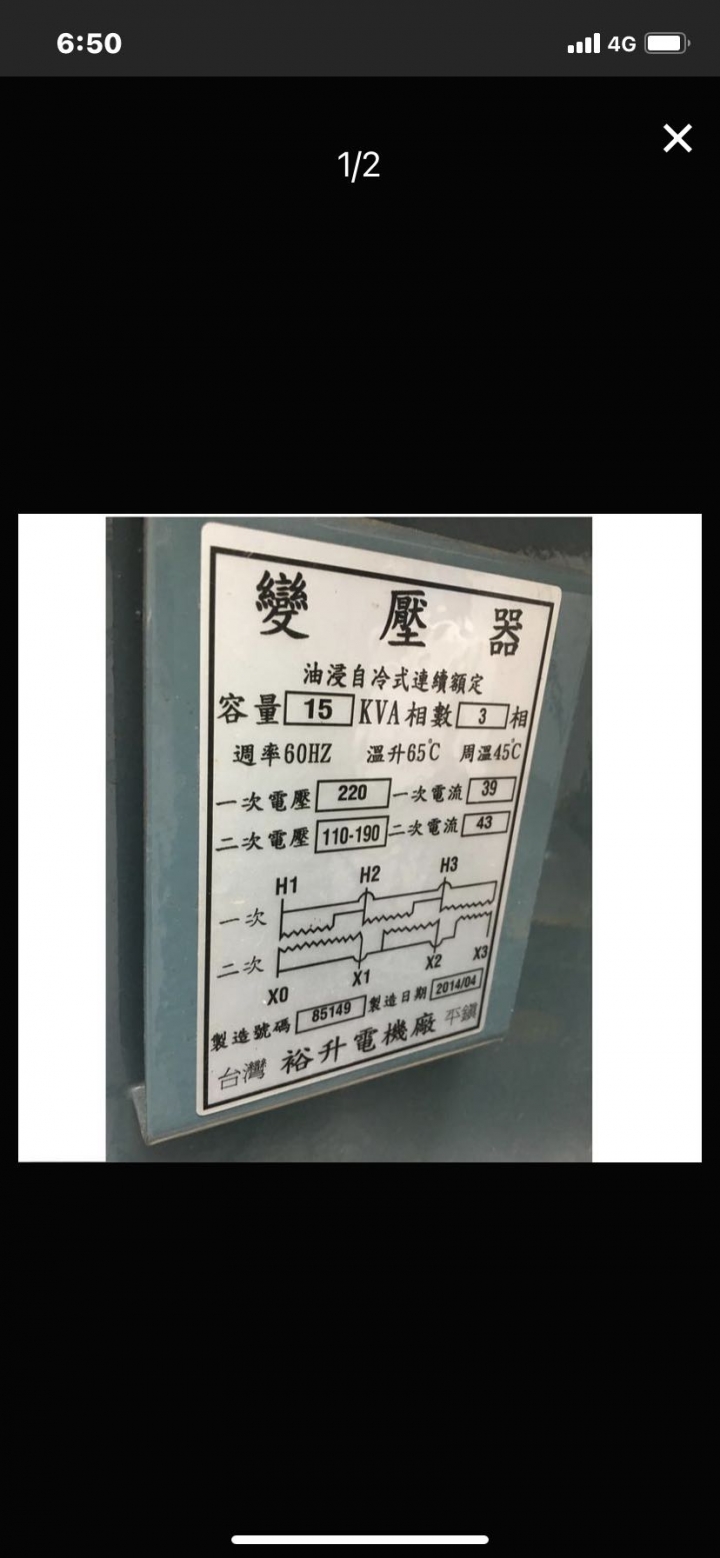

也可以用下面這顆...

昂
這顆是直接把三相..三角形變成Y型接線..

以上是我看接線圖...猜的...
我沒接過變壓器...

kfc1780

kfc1780
個人積分：1322分
文章編號：79748929

1322分

5樓

2020-11-11 20:48

統計到的度數有差，是變壓器的損耗，因為變壓器是用磁場感應的方式運作，所以會有鐵損之類的功率損失。

鐵損

Tracy k

Tracy k
個人積分：6562分
文章編號：79771954

6562分

6樓

2020-11-13 14:57

水電沒接錯阿,不知道罵他幹嘛!!

變壓器上變就寫了次級是110/190V,Y型三相的,S1-N 115V,S2-N 115V,
為何是 S1-S2是203V而不是大家認知的230V?
因為相位差並不是單相的180度而是三相的120度,所以沒問題阿,

如果你需要220V不是從變壓器次級取,而是要直接用台電給你的220V,
而你的變壓器只供給110V

還有你自備的電表沒算到變壓器的鐵損和銅損,而台電的算到了,
所以兩個表數值不一樣

Danny.jean

Danny.jean
個人積分：325分
文章編號：79773464

325分

樓主

2020-11-13 16:37

另外請請教，用203V供應給冷氣，這樣對冷氣機會造成什麼不良影響嗎？

Tracy k

Tracy k
個人積分：6562分
文章編號：79773741

6562分

8樓

2020-11-13 16:57

Danny.jean wrote:
另外請請教，用203V(恕刪)

你的變壓器只有10KVA,拿來供電冷氣裝不了幾台,大一點的冷氣機兩三台就不夠了
舉例大金分離式最大台的,冷房能力9KW的機型消耗功率就有4000W左右了

而且電壓不足對壓縮機長期是一種傷害,壓縮機要消耗更多電流才能做一樣的功
而且長期滿載的變壓器銅損勢必增大,這些都算你的並不划算,
這種自備低壓變壓器應該只提供110V而已,若要220V你接台電給你的不就好了,
何必多一層變壓器的損耗,只是配電系統110V/220V你要分開配

會自備變壓器可能你是契約用電,這種應該找專門請電的有照水電來幫你評估

mask0704

mask0704
個人積分：3374分
文章編號：79774798

3374分

9樓

2020-11-13 18:17

Tracy k wrote:
你的變壓器只有10K...(恕刪)

嗯這種方式如果要精算出110跟220的個別使用度數..
每個區塊要裝2台各別計算...

它有沒有裝錯..
其實要看後面的配電方式...
那條190的不應該拿出來給220使用...
直接從台電端接220..
這台變壓出來專門給110使用...
會損耗少一點...

評估..這應該是給分租套房使用的...
所以樓主想確認使用度數....

Danny.jean

Danny.jean
個人積分：325分
文章編號：79800280

325分

樓主

2020-11-16 9:25

感謝先進回覆
另請教我的私錶BAW-2是單相三線式
如正常使用應該S1,S2接兩個單相火線達到220V給後方冷氣使用
但目前這兩條火線只有203V，這有沒有可能導致BAW-2計量不準？
