[請問] 士林MSO-P35T 電磁開關用單切開關接法

dasamsu

dasamsu
個人積分：0分
文章編號：79435096

0分

樓主

2020-10-16 17:46

請問, 關於士林MSO-P35T 電磁開關可以接單切開關嗎?

我只是要應用於220V的IH爐前置保護用.

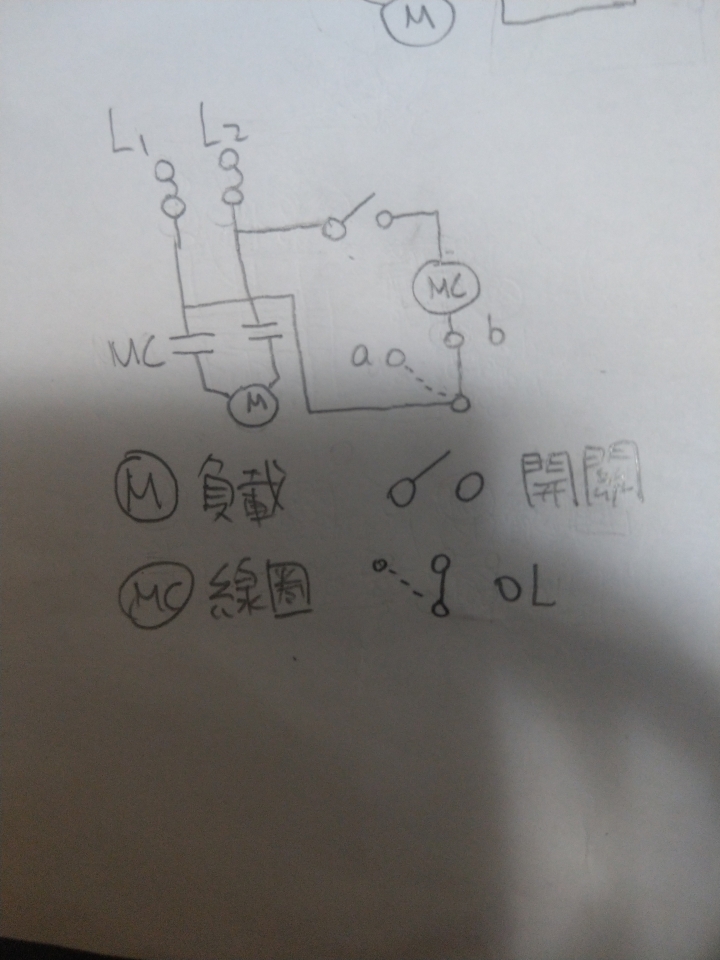

開關附的安裝開關圖

[請問] 士林MSO-P35T 電磁開關用單切開關接法

這應是要用雙切開關,

但因家裡有現成的單切開關,

不知要如何接線.

會的請教學一下, 謝謝勒.

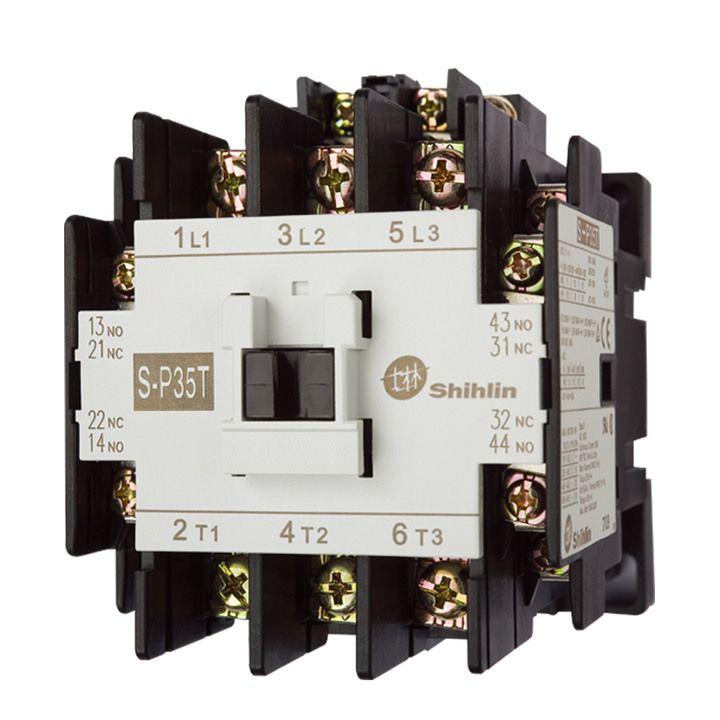

電磁開關樣式
[請問] 士林MSO-P35T 電磁開關用單切開關接法

2020-10-16 17:46 發佈

文章關鍵字士林 MSO-P35T 電磁電磁開關士林MSO-P35T Ih爐家裡安裝開關圖謝謝勒電磁開關樣式

mask0704

mask0704
個人積分：3375分
文章編號：79435529

3375分

2樓

2020-10-16 18:29

dasamsu wrote:
請問, 關於士林M...(恕刪)

這線路圖要用自動控制用的nc/no開關做自保持線路...
要做一個小控制箱...

兩光水電

兩光水電
個人積分：209分
文章編號：79435791

209分

3樓

2020-10-16 19:01

220V還是請專業人士來施工，省小錢，發生意外划不來。

剛剛看了 "宅水電" 水電師父換燈管觸電身亡。220V又是大電流還是讓專業人士來幫你施工。

mask0704

mask0704
個人積分：3375分
文章編號：79436068

3375分

4樓

2020-10-16 19:36

兩光水電 wrote:
單切雙切都可以不...(恕刪)

單三的雙火線...要用雙線開關...
通常都用2p. nfb

老話一句...
DIY怎麼搞都可以...

chansep2

chansep2
個人積分：373分
文章編號：79436392

373分

5樓

2020-10-16 20:12

單電磁接觸器的接法(線圈220V)

兩光水電

兩光水電
個人積分：209分
文章編號：79436451

209分

6樓

2020-10-16 20:17

mask0704 wrote:
單三的雙火線...要(恕刪)

這個我懂。
他只是要用開關控制電磁接觸器，主迴路源頭一定要有NFB，開關控制接觸器讓它吸放，這功能單切雙切都做的到。

關於三月

關於三月
個人積分：519分
文章編號：79436474

519分

7樓

2020-10-16 20:18

dasamsu wrote:
請問, 關於士林MSO...(恕刪)

你要當IH盧的前置保護?...你主要是想避免哪種問題?...IH過載?..還是IH漏電??

azazea

azazea
個人積分：116分
文章編號：79436642

116分

8樓

2020-10-16 20:31

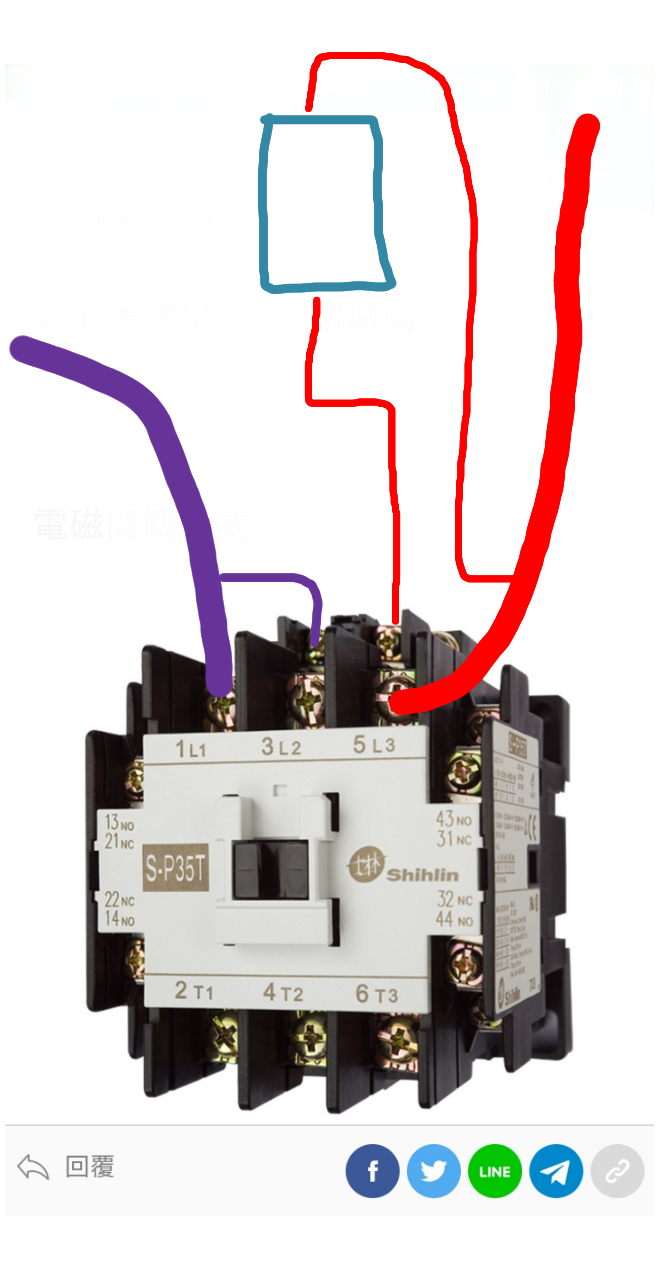

真的要接的話這樣就好了吧？

不過老實講沒意義無熔絲開關選適合的就好

dasamsu

dasamsu
個人積分：0分
文章編號：79436832

0分

樓主

2020-10-16 20:48

chansep2 wrote:
單電磁接觸器的接法((恕刪)

我有在沒接任何線路, L1,L2,L3都沒接,

負載也沒接, 只用220V 去接觸你圖上的二個點,

就是沒反應, 才會發問.

我家另一個S-P21電磁開關, 就是這樣接.

dasamsu

dasamsu
個人積分：0分
文章編號：79436920

0分

樓主

2020-10-16 20:55

關於三月 wrote:
你要當IH盧的前置保(恕刪)

這個電磁開關的啟動開關, 會拉到廚櫃上,

主要是不用IH爐時, 會把線路切斷.

多一層安全而已.

線路最源頭在總開關箱就有一個30A的NFB了.
