安裝方式求救

健手人
個人積分：314分
文章編號：79375749

314分

樓主

2020-10-12 10:44

安裝方式求救

這東西居然沒有說明書，有大大知道這怎麼裝嗎？已解決，感謝兩位大大！！

2020-10-12 10:44 發佈

文章關鍵字安装方式東西說明書大大安裝方式

分身回覆
個人積分：3478分
文章編號：79376642

3478分

2樓

2020-10-12 11:40

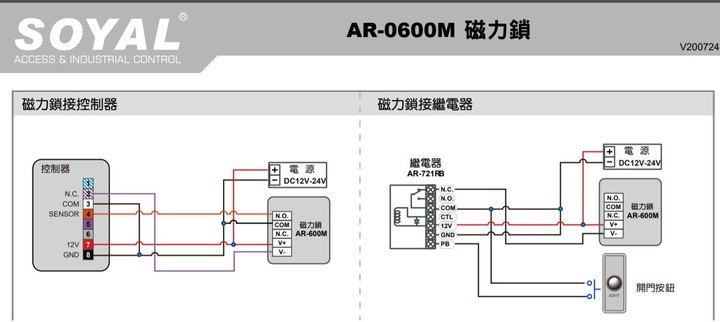

磁力鎖的正極(+)接電供的NC, 負極(-)接接電供的(GND)
門禁機的正極(+)接電供的+12V, 負極(-)接接電供的(GND)

cav099

cav099
個人積分：72分
文章編號：79379105

72分

3樓

2020-10-12 14:59

SOYAL官網上都有說明書,可自行下載.相關接線方式也有說明.

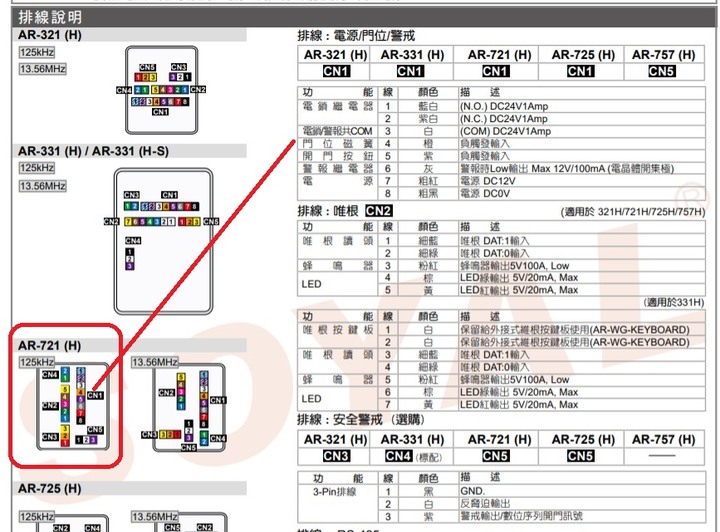

以下節錄部分說明書

依照你的照片判斷讀卡機應該是AR-721H 125KHz,所以你照片上的排線還少最重要的 CN1.
