新增插座，但有兩條中性線

神田shen
個人積分：0分
文章編號：78635081

0分

樓主

2020-08-09 14:26

各位前輩好：
不知道該怎麼下標題，請見諒，
我有爬文過，但是沒找到類似的問題，
再麻煩各位前輩解答，謝謝🙏

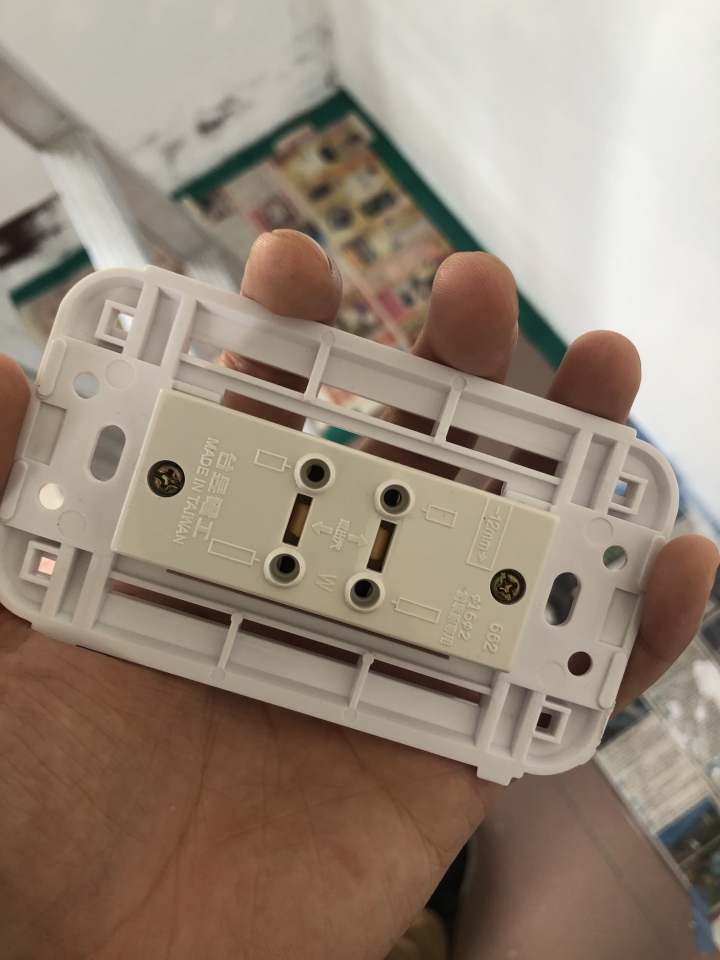

如下圖，這原本是一個插座，
想要新增插座變成兩個插座，

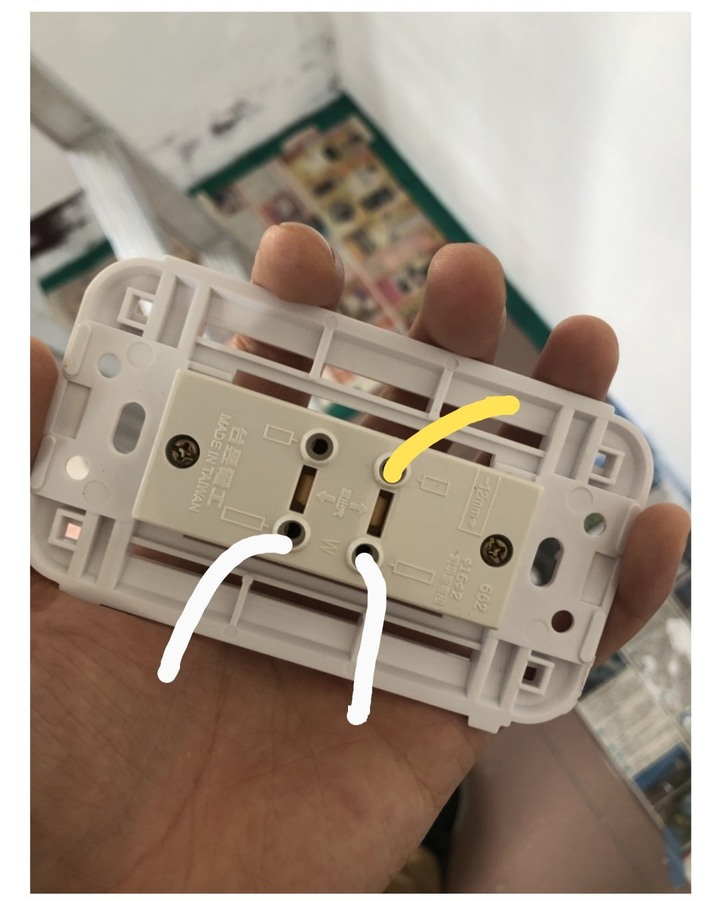

黃色那條是下面有一個單切開關接火線上來

可是有兩條中性線
新增插座，但有兩條中性線

我是不是照原本的方式
兩條中性線插在W端
黃色插火線的插孔就可以？
新增插座，但有兩條中性線

謝謝各位前輩

2020-08-09 14:26 發佈

文章關鍵字插座中性線前輩問題標題火線插孔黃色下圖

Zhou55

Zhou55
個人積分：3837分
文章編號：78635246

3837分

2樓

2020-08-09 14:54

神田shen wrote:
各位前輩好：不知道該...(恕刪)

假設白色是中性(火線)？先用(檢電超子)三用電表查線。
兩個的白色插在串聯孔N位(W水線)位。黃色線插 L孔位火線。

兩光水電

兩光水電
個人積分：209分
文章編號：78636909

209分

3樓

2020-08-09 18:18

黃色是火線兩白是中性線
*兩白在同一側不可接錯*

Grandiel

Grandiel
個人積分：407分
文章編號：78637020

407分

4樓

2020-08-09 18:35

如果你真的想學，我建議你從理解那四個孔的作用和簡單的電路開始學，不然你爬過文還會問這種問題以後再遇到我勸你花點錢找師傅來幫你比較好

rrowl

rrowl
個人積分：124分
文章編號：78639940

124分

5樓

2020-08-10 0:01

神田shen wrote:
各位前輩好：
不知道該怎麼下標題，請見諒，
我有爬文過，但是沒找到類似的問題，
再麻煩各位前輩解答，謝謝🙏

如下圖，這原本是一個插座，
想要新增插座變成兩個插座，
黃色那條是下面有一個單切開關接火線上來

可是有兩條中性線

我是不是照原本的方式
兩條中性線插在W端
黃色插火線的插孔就可以？

謝謝各位前輩

建議你把台昱的那個丟掉買一個比較大廠的插座在裝

chih_haohung

chih_haohung
個人積分：5354分
文章編號：78640299

5354分

6樓

2020-08-10 1:07

rrowl wrote:
台昱

---公司沿革---
•1974年　初期成立『台利電機』，從事於拆船業中的無熔絲開關之換修買賣。
•1978年　成立『台昱電工』，創立『台昱』品牌，開始製造埋入式開關、插座及專利兩用卡式蓋板等產品。
•1980年　為提升北部客戶的服務品質及市場需要，成立台北土城分公司。
•1982年　為提升南部客戶的服務品質及市場需要，成立高雄分公司。
•1999年　推出豪華型及經濟型大面板開關附螢光指示燈，雙插接地組系列，以上產品均已獲得二項新型第164640號及162829號專利。
•2005年　推出精密式輕觸型及雪白型大面板開關附螢光指示燈等產品。
•2009年　推出新型卡式白鐵蓋板，並已獲得新型第M358400號專利。
•2012年　推出新型二段回復式緊急押扣，並已獲得新型第M423901號專利。
•2015年　推出晨光系列大面板開關附螢光指示燈產，獲得新型專利M500975號。

台昱從事製造業也有42年的歷史了
它的電源插座真有那麼爛嗎?

國產的，除了台昱還有甚麼"大廠"(製造商)?

電源插座算是很高科技的產品嗎? 一個公司都製造了42年難道還做不好?

spider_ho

spider_ho
個人積分：1504分
文章編號：78641478

1504分

7樓

2020-08-10 8:39

chih_haohung wrote:
國產的，除了台昱還有甚麼"大廠"(製造商)?

電源插座算是很高科技的產品嗎? 一個公司都製造了42年難道還做不好?

台昱，中一

我最近才扔掉一批。

百慕里

百慕里
個人積分：7679分
文章編號：78642695

7679分

8樓

2020-08-10 10:12

其實，這種接法(原本就這樣接的接法)，是非常不妥的，

是一種省事事省的做法，藉由插座上的彈片，將兩條白線給續接起來。

正確的接法應該是兩條白線本身短接，再拉一條分線到插座的接孔上。

圖中原本的接法，會把後端繼續的負載電流加流在此插座的彈片上，

一般而言，插座的彈片的耐電流沒有電線本體高，

長期使用下來，輕則造成插座融黑，重則造成起火。

所以，建議樓主可藉這個機會，找一段線徑2.0的白色把兩條白線短接後，

再拉一條分線到插座上，會比較安全。

用"電線續接纏繞"Google一下，就會有相關的圖文及影片了。
