請益-定時器跟一個電磁接觸器

台南默默

台南默默
個人積分：0分
文章編號：78454020

0分

樓主

2020-07-24 20:32

想請益大大們
如果只有一個定時器跟一個電磁接觸器
如何控制兩台電風扇，達到輪流交替運轉呢?

S-P21 電磁接觸器
國際牌定時器 TB38

1a跟1b接法怎麼接呢?

2020-07-24 20:32 發佈

文章關鍵字電磁接觸器時器定時器益大大們 S-P21 電磁接觸器台電風扇國際牌定時器 1b接法

chansep2

chansep2
個人積分：373分
文章編號：78454227

373分

2樓

2020-07-24 20:54

a,b接點，不能當主接點

要2只電磁接觸器才行的通

odn18bzn

odn18bzn
個人積分：182分
文章編號：78455325

182分

3樓

2020-07-24 22:55

用棘輪電驛就可以了

台南默默

台南默默
個人積分：0分
文章編號：78455461

0分

樓主

2020-07-24 23:12

odn18bzn wrote:
用棘輪電驛就可以了(恕刪)

怎麼接呢?

黑羽斷翼

黑羽斷翼
個人積分：38821分
文章編號：78455601

38821分

5樓

2020-07-24 23:27

台南默默 wrote:
想請益大大們
如果只有一個定時器跟一個電磁接觸器
如何控制兩台電風扇，達到輪流交替運轉呢?

S-P21 電磁接觸器
國際牌定時器 TB38

1a跟1b接法怎麼接呢?

如果風扇不大..

A接點接A風扇(你會接吧??)

B接點接B風扇(你會接吧??)

定時器輸出接電磁接觸器線圈(你會接吧??)

時間啟動定時器通電是B風扇轉

時間關閉定時器斷電是A風扇轉

如果風扇W數很高..要找二個適合的電磁接觸器來接才行

A.B接點不適合大電流負載.他是補助接點..

台南默默

台南默默
個人積分：0分
文章編號：78455837

0分

樓主

2020-07-24 23:54

黑羽斷翼 wrote:
如果風扇不大..A接(恕刪)

會接
是接一般110V的小風扇而已

我以為我學長騙我
原來真的可以用一個定時器跟一個電磁接觸器就能完成交替運轉

找時間試接看看，謝謝大大

spider_ho

spider_ho
個人積分：1504分
文章編號：78457414

1504分

7樓

2020-07-25 7:50

台南默默 wrote:
會接是接一般110V(恕刪)

如果是一般的小風扇，一個雙調型限時繼電器就搞定了，時間設定比TN38精確

https://www.pcstore.com.tw/enproteko/M14682773.htm

heartgame

heartgame
個人積分：4195分
文章編號：78463985

4195分

8樓

2020-07-25 21:39

樓主開始施做時，一定又會問，

因為，1A1B外還有一個共點，要接什麼？

樓主知道嗎？簡易邏輯，PLC的基本學。

定時器，只是切換1A1B跟共點接通的目的。

等那一天，利益不是人的主要目的，那麼我才會被別人說服....................

YA2010

YA2010
個人積分：50分
文章編號：78467179

50分

9樓

2020-07-26 9:42

畫一張簡圖

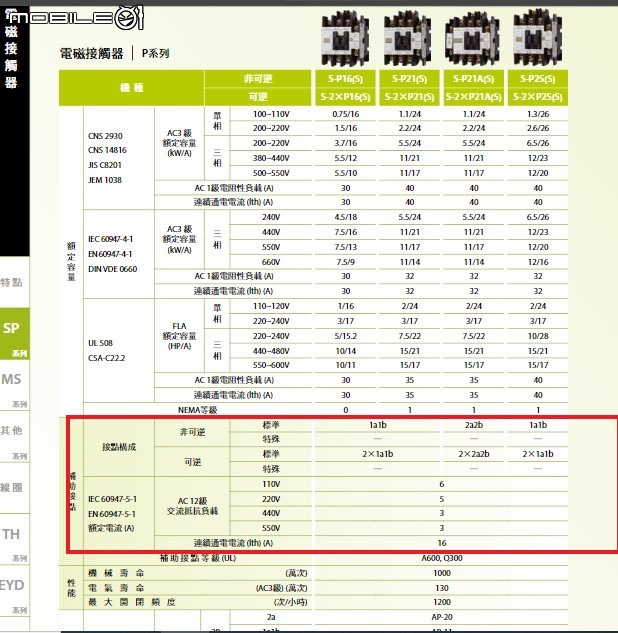

殺雞用牛刀S-P21 利用補助接點應該可以驅動一般風扇...看一下規格ab接點110v下可負載6A

點我看大圖

這應該是學生間腦力激盪發想的問題,平常是不會這樣做,剩下的自己套一下....

台南默默

台南默默
個人積分：0分
文章編號：78482595

0分

樓主

2020-07-27 16:29

黑羽斷翼 wrote:
如果風扇不大..A接(恕刪)

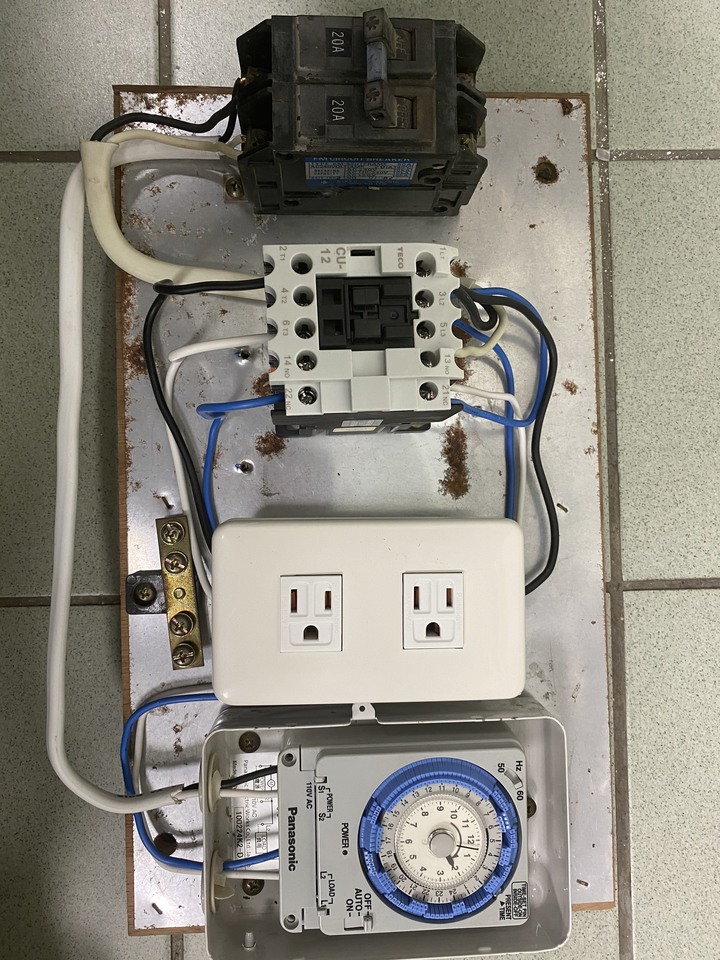

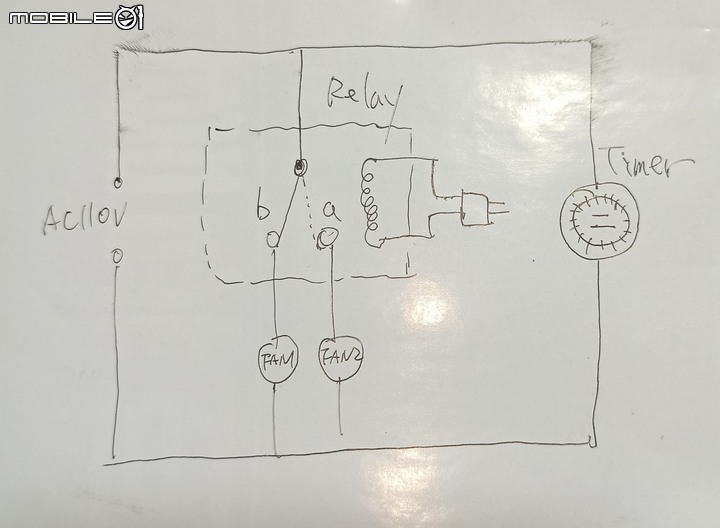

圖片是我的接法
我沒有用Relay不知道還有沒有其他方法
