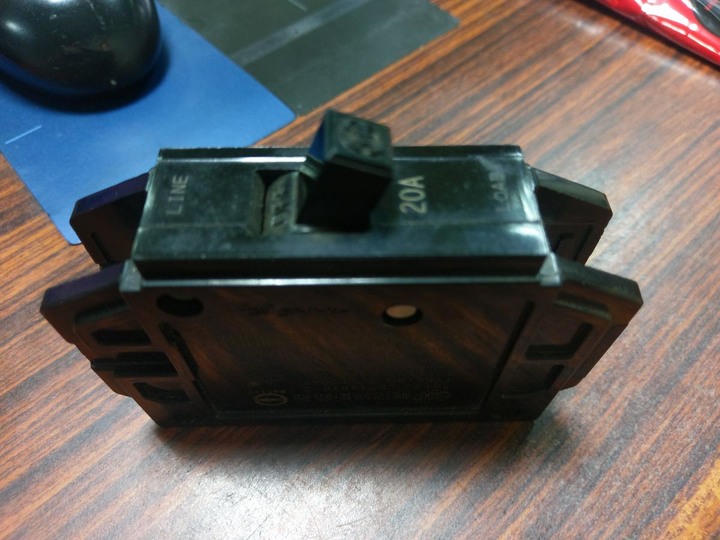

圖1中電箱內黃色圈選電線為新增一迴路插座，預計用圖2(1P斷路器)接線，
想請教這線路要怎麼接?
新增一迴路插座用電(斷路器)

謝謝大家!!新增一斷路器已接好線。
另請問一個問題?五樓的大大有說照片裏的電箱中性線跟接地有搭在一起，這樣好像有問題?
我查過電箱裏中性線跟接地真有搭在一起，這樣接法是正確的嗎?或是有什麼作用性?

2020-07-16 12:10 發佈

文章關鍵字迴路插座用電斷路器電線迴路插座中電箱內黃色用圖線路好線問題一起

Philips0924

Philips0924
個人積分：895分
文章編號：78350804

895分

2樓

2020-07-16 13:45

圈圈內的是白扁線嗎？一條鎖在nfb，另一條鎖在中性線。

供你參考。

wingwwww4698

wingwwww4698
個人積分：55分
文章編號：78352354

55分

樓主

2020-07-16 15:33

Philips0924 wrote:
圈圈內的是白扁線嗎？(恕刪)

是2.0白扁線沒錯，中性線是指下方白色跟綠色線聚集處。

黑羽斷翼

黑羽斷翼
個人積分：38821分
文章編號：78352554

38821分

4樓

2020-07-16 15:47

wingwwww4698 wrote:

是2.0白扁線沒錯，中性線是指下方白色跟綠色線聚集處。

中性線是指白色線的那個銅排

綠色那個是接地線

kfc1780

kfc1780
個人積分：1327分
文章編號：78354681

1327分

5樓

2020-07-16 18:09

黑羽斷翼 wrote:
中性線是指白色線的那(恕刪)

仔細看看最右邊那條水平綠色線，好像把中性線銅排跟底下的接地銅排連起來了。

這樣子分接地銅排跟中性線銅排好像沒啥意義......

vaper

vaper
個人積分：174分
文章編號：78356540

174分

6樓

2020-07-16 21:19

kfc1780 wrote:
仔細看看最右邊那條水...(恕刪)

看到這樣說法，我也醉了…

傻傻做

傻傻做
個人積分：25分
文章編號：78370927

25分

7樓

2020-07-17 23:15

先把無熔絲開關安裝上去，裝在左邊或右邊均可
※注意安裝無熔絲開關時，中間的銅排有電，如果要在無電下作業，請先關閉總電源(該層樓會無電源)。
白扁線黑線白線共兩條，黑線接20A無熔絲開關後方，白線接下方中性線銅排。

新增的迴路要給什麼電器使用呢? 不穿管拉線直接進電箱，感覺是大電器，要注意電器容量喔。
