關關接線疑問

supplm
個人積分：23分
文章編號：78315343

23分

樓主

2020-07-13 21:57

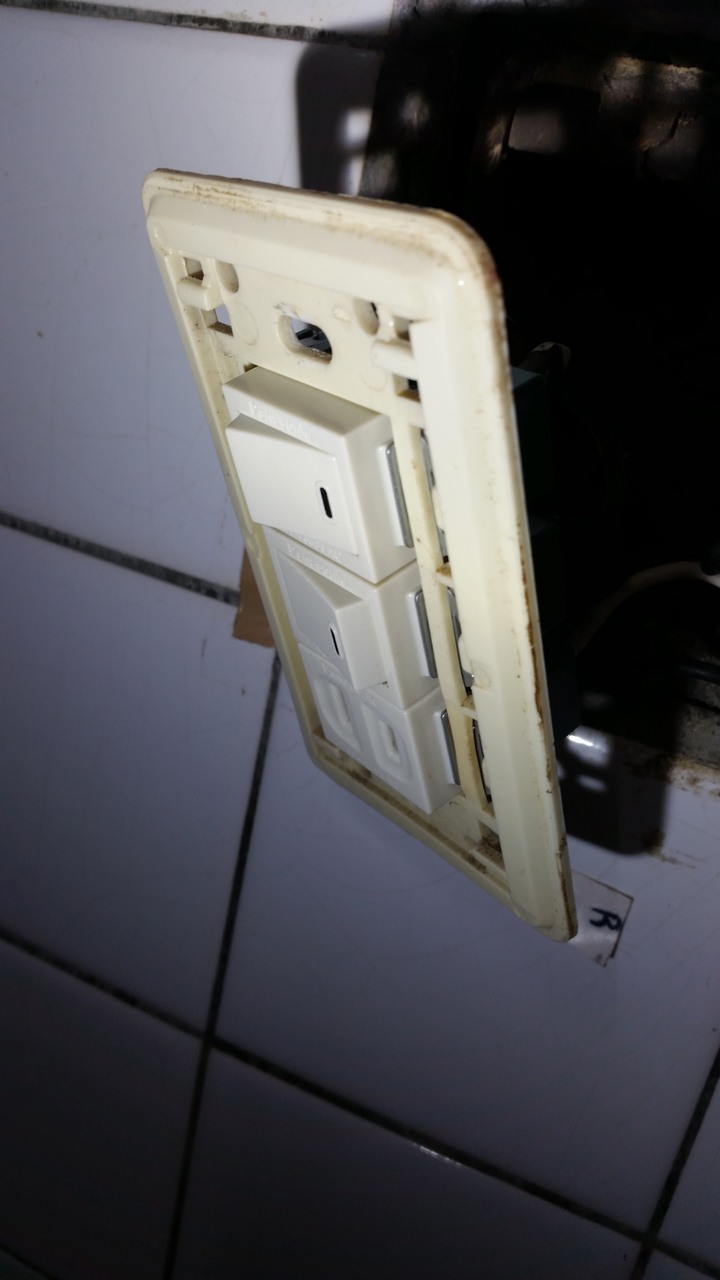

請教一下版上專業先進，小弟前陣子因為更換開關，我記得有照原本的位置接回去但是現在出現一個問題。

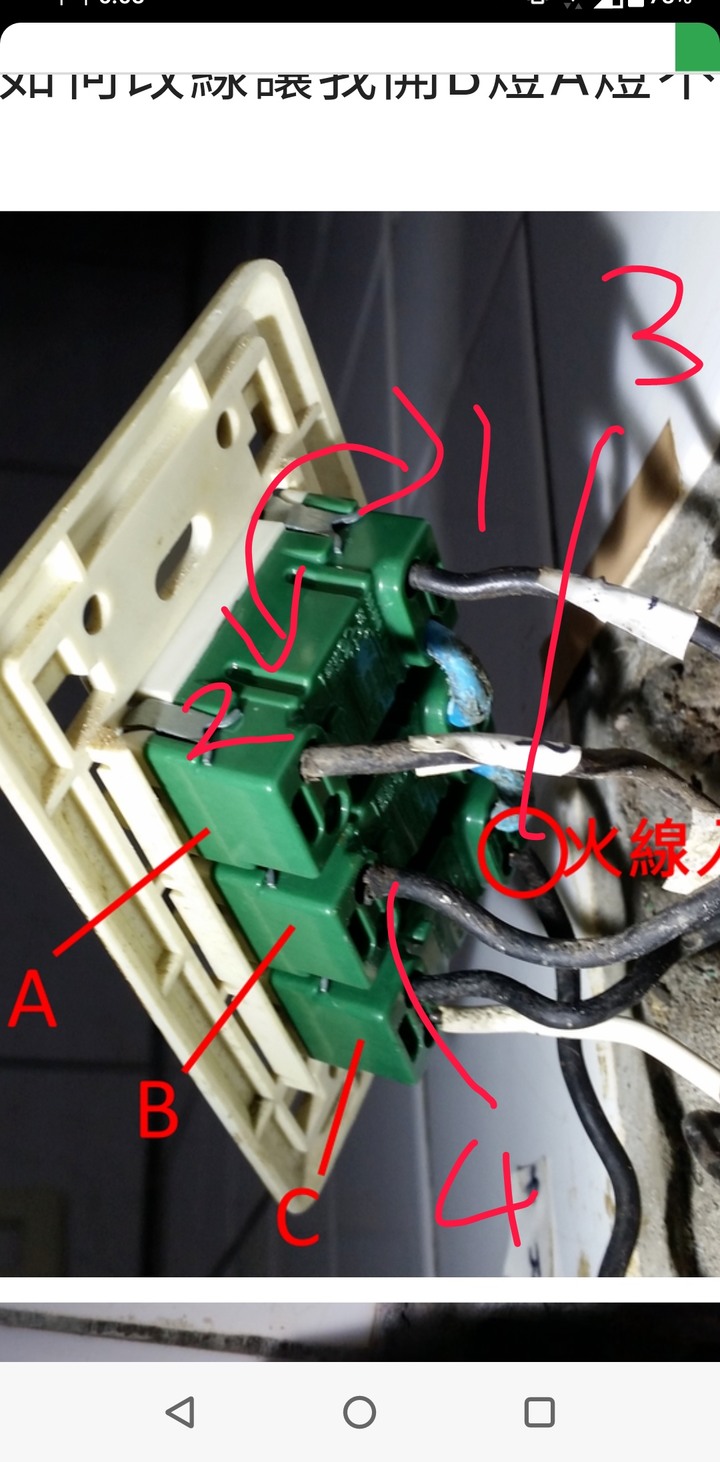

先說明一下A、B為電燈，C為插座(但是很少使用)。
我開B燈，A燈也會半亮：A和B同時開都會全亮。
請問如何改線讓我開B燈A燈不會亮?
關關接線疑問

2020-07-13 21:57 發佈

文章關鍵字接線疑問開關位置問題 B燈 A燈 B燈A燈電燈插座

Lavender Coffee

Lavender Coffee
個人積分：5828分
文章編號：78315445

5828分

2樓

2020-07-13 22:07

插座上白線是跑去?
這接法在電燈關時，電燈座是否有電 ?

A B 燈是啥燈 ????
B 出火線跑去哪了 ? 不會是燈座一邊接火線，一邊接開關中性 ???(插座上那條白色是給B電燈 ?)

這種省線做工的電工配線真是害人不淺！
你用驗電筆測試一下，最好使用交流三用電表，表比插中性線與火線測試
在 A關掉時，A上的中性線是否是沒有電的.....
B燈座也測試一下，若b開關關掉燈會微亮，表示電源根本完全沒切斷，小心換燈泡時電到....

mask0704

mask0704
個人積分：3374分
文章編號：78316021

3374分

3樓

2020-07-13 22:56

supplm wrote:
請教一下版上專業先進...(恕刪)

火線跟控制線你搞錯了...
「你的線色無法隔空判斷」...

你還是找個懂的人來重弄吧！
水電工車馬費300起跳..
該花就要花..

有些事專業的來5分鐘就搞定..
想學？真教懂你..也沒用...
下次用到你也忘了...

supplm

supplm
個人積分：23分
文章編號：78318205

23分

樓主

2020-07-14 8:12

插座上白線是跑去?
>>好像是另外一個日光燈

這接法在電燈關時，電燈座是否有電 ?
>>我不確定

A B 燈是啥燈 ????
>>都是傳統T8燈管

B 出火線跑去哪了 ? 不會是燈座一邊接火線，一邊接開關中性 ???(插座上那條白色是給B電燈 ?)
>>我不確定

我決定叫水電來看看，謝謝前輩的解答。

mask0704 wrote:
火線跟控制線你搞錯了...(恕刪)

謝謝提醒，我決定叫水電來看看。

兩光水電

兩光水電
個人積分：209分
文章編號：78326734

209分

5樓

2020-07-14 18:11

1、2對調 3、4對調看看

supplm

supplm
個人積分：23分
文章編號：78330191

23分

樓主

2020-07-14 23:46

兩光水電 wrote:
1、2對調 3、4對...(恕刪)

我這幾天有空試試看，謝謝你的建議。

ty1019

ty1019
個人積分：273分
文章編號：78353572

273分

7樓

2020-07-16 16:51

自己弄沒經驗拆之前一定要"拍照+小貼紙標示一下".
萬一中性線碰火線你就爽了...
沒中性線的狀況下用驗電筆找出火線, 在拿火線去碰燈線就知道哪條是A哪條是B了.
有中性線的情況下...拿三用電表量一下AC電壓吧.
看起來你的插座也沒第三隻腳位(接地), 那C背面接三條線是? 分中性線到別處去嗎?

supplm

supplm
個人積分：23分
文章編號：78373950

23分

樓主

2020-07-18 10:43

兩光水電 wrote:
1、2對調 3、4對(恕刪)

我剛看3這邊有確認有電壓是火線但是是接插座的小孔，另外1這邊是接開關的"關"，我是不是把這三個插座和開關全部左右對調就OK了?

supplm

supplm
個人積分：23分
文章編號：78373979

23分

樓主

2020-07-18 10:46

ty1019 wrote:
自己弄沒經驗拆之前一(恕刪)

線有點亂，C應該是接出去另外一個燈具，我在猜應該三個開關需要左右對調?

兩光水電

兩光水電
個人積分：209分
文章編號：78374982

209分

10樓

2020-07-18 12:34

supplm wrote:
線有點亂，C應該是接(恕刪)

因為你有接插座所以線不能亂換
