監視器線頭碰水燒焦

登禾遮陽整修工程

登禾遮陽整修工程
個人積分：0分
文章編號：78104638

0分

樓主

2020-06-27 2:05

如題，

監視器不小心碰到雨水接頭燒焦，
想嘗試重接線，
發現與水晶頭網路線不一樣。

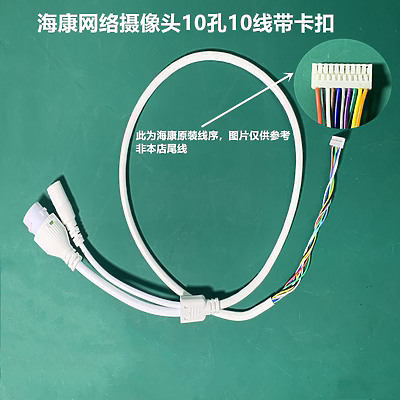

監視器線頭碰水燒焦

有前輩知道如何排列這組線嗎？

2020-06-27 2:05 發佈

文章關鍵字監視器線頭監視器雨水重接線水晶頭網路線前輩

美洲神人

美洲神人
個人積分：311分
文章編號：78104720

311分

2樓

2020-06-27 2:40

你的監視器是否沒有外接電源對嗎? 看你的監視器應該是走PoE供電, 遇水短路才會燒焦.. 重接完建議看如何保護好不要再讓接頭碰到水避免再次短路
至於接法你可以參考這個網址, 介紹的還蠻詳細的給你參考

RJ45接線說明

登禾遮陽整修工程

登禾遮陽整修工程
個人積分：0分
文章編號：78104779

0分

樓主

2020-06-27 2:59

美洲神人 wrote:
你的監視器是否沒有外...(恕刪)

水晶接頭接法我知道，
但監視器的接口線有四條黑黑紅紅不知道怎接。

Lavender Coffee

Lavender Coffee
個人積分：5876分
文章編號：78104799

5876分

4樓

2020-06-27 3:10

按這裡檢視外部影片 (按這裡在新視窗中開啟影片)
不知線定義只好找賣家問
要不然拆機來看接線

leoliou

leoliou
個人積分：23476分
文章編號：78105535

23476分

5樓

2020-06-27 8:21

登禾遮陽整修工程 wrote:
如題，監視器不小心碰(恕刪)

把燒焦的接頭前半部切開,讓金屬針露出來
用電表一條一條測
^++^

hokkaidowally

hokkaidowally
個人積分：241分
文章編號：78107920

241分

6樓

2020-06-27 12:29

1.這是一台網路攝影機而且可能還放戶外(漏水短路)
我甚至懷疑是樓主做本業好心幫人順便解決困難

2.八心線中
綠&白綠& 藍&藍白四條線是給網路用的
其他2黑2紅應是電源供應

3.網路攝影機的線頭是廠牌特製的跟攝影機一體市面上難得有單賣

4.壞掉的部分是特製的線頭部分所以只好 ............
割斷另一端的對接線頭一對一的串連起來
很難看要絕緣包覆會干擾

5.雖然是弱電短路可能也會讓攝影機上的電路板零件損壞
所以對接也可能失敗

6.最後只好換新的 sorry
