各位好，如標題所示

有一個空間中間原本有一顆差動

裡面有四條線，一組黑白量測為24v

另一組沒量

我要新增左、右變三顆

該要如何接線呢？

（有簡圖）
差動探測器新增

2020-05-04 16:27 發佈

文章關鍵字差動探測器新增標題空間中間黑白量裡面簡圖右變 24 差動探測器

millais

millais
個人積分：1590分
文章編號：77439541

1590分

2樓

2020-05-04 16:42

看起來

用並聯方式吧

AAABBB3102

AAABBB3102
個人積分：7446分
文章編號：77440224

7446分

3樓

2020-05-04 17:38

.....嗯應該是併聯……

AAABBB3102

AAABBB3102
個人積分：7446分
文章編號：77440274

7446分

4樓

2020-05-04 17:42

millais wrote:
看起來用並聯方式吧(恕刪)

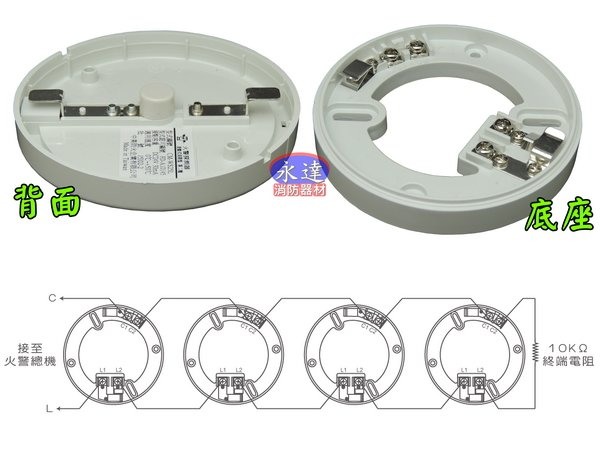

google 差動探測器安裝圖片

得到…跟我記憶中一樣的事……

看看你家是不是這種接法…去找找有沒有最後一顆…

KevinGi

請問 C線路進來先接到C2 出去接C1 / L線路進來先接到L2 出去接L1 這樣還是可以正常運作嗎

2024-08-04 15:49

ie915109

ie915109
個人積分：9分
文章編號：77444919

9分

樓主

2020-05-05 6:46

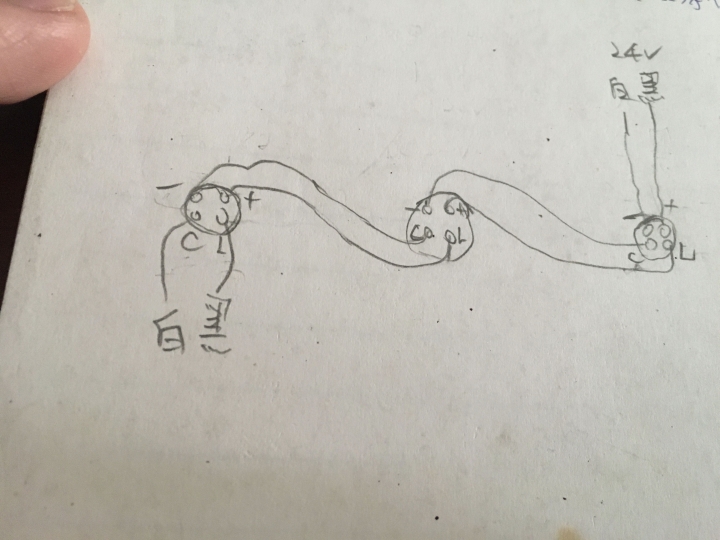

看著大家的回文，嘗試畫出接線圖，
這樣接，三顆差動可以正常工作嗎？

另外，如果把左邊差動+-接到中間+-
右邊差動L,C接到中間L,C
這方法可行嗎？

謝謝

jk300

jk300
個人積分：5530分
文章編號：77445008

5530分

6樓

2020-05-05 7:16

ie915109 wrote:
看著大家的回文，嘗試(恕刪)

單純論圖
個人覺得是錯誤的!?

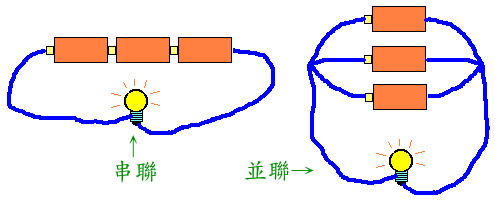

如果像電燈那樣並聯好幾個

都是
正接正,從第一個正在分給第二個正(或者黑色接好幾條去每個正,但這樣拉線複雜)
負接負
這樣才能夠同時好幾盞燈一起亮

如果照你的方式去接電燈,串聯
第1個亮完,才亮第2個,第3個亮不亮不知道

c.l是啥不清楚~所以沒意見~

看看隔壁樓的崁燈

babado

babado
個人積分：361分
文章編號：77448340

361分

7樓

2020-05-05 12:01

ie915109 wrote:
這樣接，三顆差動可以正常工作嗎？

Yes

ie915109 wrote:
如果把左邊差動+-接到中間+-
右邊差動L,C接到中間L,C
這方法可行嗎？

Yes,
一般底座與蓋子組合後端子"L"與"+"才會接通。

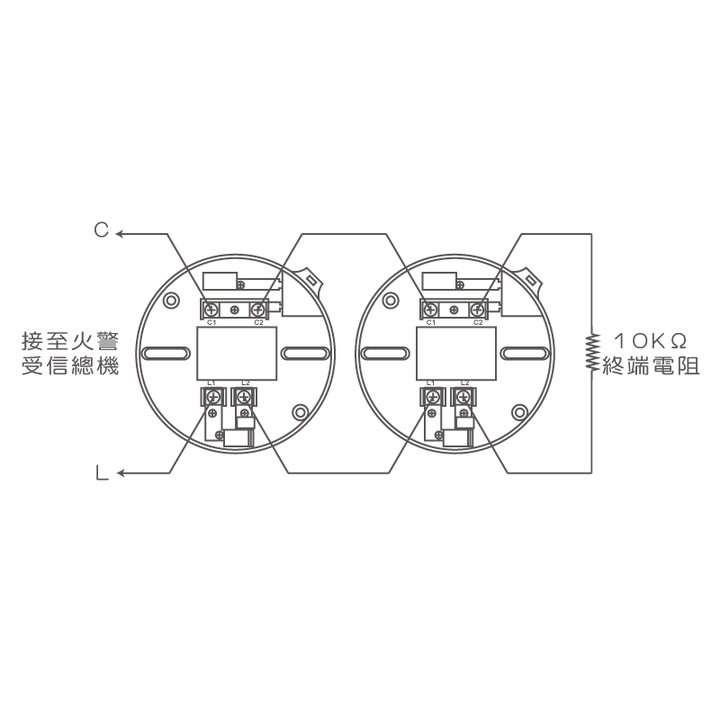

只要不是最後一顆(有接終端電阻)感應器不會影響,
如果最後一顆感應器的終端電阻接"L"&"C或-",這樣蓋子沒裝上,授信主機會偵測不到,會判定線路正常(無斷線)。

AAABBB3102

AAABBB3102
個人積分：7446分
文章編號：77453597

7446分

8樓

2020-05-05 18:31

jk300 wrote:
單純論圖個人覺得是錯(恕刪)

拜託…他不是接燈丫…有沒有看主題「差動探測器」

火警用的…

jk300

jk300
個人積分：5530分
文章編號：77456561

5530分

9樓

2020-05-05 23:32

AAABBB3102 wrote:
拜託…他不是接燈丫…(恕刪)

我只是好奇~
4樓跟5樓
連線兩者不同
所以用接燈的方式去思考這玩意兒

2樓.3樓都說並聯
但5樓看起來像串聯
所以才有所疑問

AAABBB3102

AAABBB3102
個人積分：7446分
文章編號：77456711

7446分

10樓

2020-05-05 23:48

jk300 wrote:
我只是好奇~4樓跟5(恕刪)

並聯丫………

串聯是正接負負接正一個一個串起來

並聯是所有正接一起所有負接一起他圖也是這樣畫的吧！並聯丫…
