各位板大好，我想要請教一下台電三相電問題。

1.請問220v三相電是用三條110v構成的，還是用三條220v + 零線構成的？

2.為什麼220v三相三線會有一條的對地電壓是190v？

3.三相電380v是由三條220v構成的嗎？還是有其他方法？

2020-04-19 13:01 發佈

文章關鍵字台電 220V 220v三相電零線對地電壓方法 220 110 190 380

a0215b0726

a0215b0726
個人積分：497分
文章編號：77258072

497分

2樓

2020-04-19 14:58

WorldOfWheat wrote:
各位板大好，我想要請(恕刪)

有個裝置叫"變壓器"
發電廠出來為高壓電,經過多個變電所(變電箱)
到用戶為380V或220V

變壓器有單相變壓器和三相變壓器

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：77258474

2514分

3樓

2020-04-19 15:38

WorldOfWheat wrote:
各位板大好，我想要請(恕刪)

台電目前供應的低壓三相用電有分兩種：

1. 三相三線式：只供應三條相線無中性線，三條相線彼此之間電壓220V，供電變壓器是以△結線。
2. 三相四線式：供應三條相線再加上中性線，三條相線彼此之間電壓380V，相線與中性線之間電壓220V，供電變壓器是以Y型結線。

三相三線式有時候會跟單相三線110V/220V共用變壓器系統，就是所謂的燈力並供或是開V接法，才會有對地電壓不是220V的狀況，純三相三線會有一條相線接地，跟其他兩相線之間電壓差依然式220V。

燈力並供請參考這篇：
https://www.mobile01.com/topicdetail.php?f=335&t=1044577https://www.mobile01.com/topicdetail.php?f=335&t=1044577

WorldOfWheat

WorldOfWheat
個人積分：8分
文章編號：77259998

8分

樓主

2020-04-19 18:25

ysc_kyy wrote:
台電目前供應的低壓三(恕刪)

那220v三相電，為什麼有兩條是110v，但有一條是190v?

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：77261641

2514分

5樓

2020-04-19 21:15

WorldOfWheat wrote:
那220v三相電，為(恕刪)

前面已經說了是燈力並供的三相三線式才會有您說的情況，因為其中一相變壓器中心抽頭有接地。

這只是相線對接地線量到的電壓，實際上並不能使用，負載一上去電壓就掉下來了，所以不必糾結於此，三相三線式用電就只能對三條相線取電，需要110V就自行加掛變壓器。

babado

babado
個人積分：361分
文章編號：77269992

361分

6樓

2020-04-20 14:41

WorldOfWheat wrote:
那220v三相電，為...(恕刪)

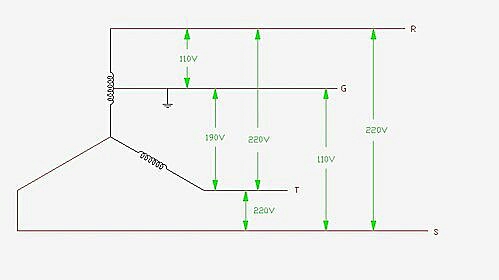

如果用 VV連接(又稱 open delta),V(t-g)=190伏特
