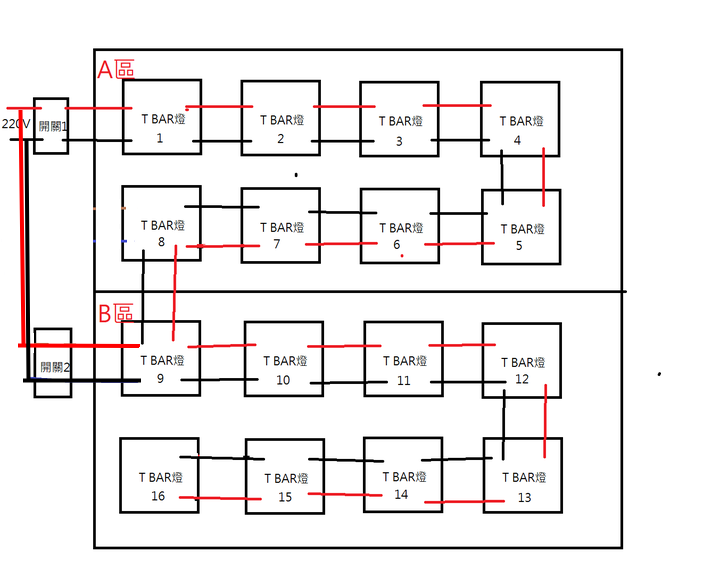

各位好:目前辦公室為A+B兩區是由開關1控制16組T BAR燈

因為B區目前為倉儲空間，需求是在有需要的時候再開

所以我現在規畫將A區(辦公室電燈為常開不會關燈)第8組T BAR燈另外拉出到開關2(棕藍線)
註:第8組到第9組燈的紅黑線就拆掉

再從開關2繼續往第9組T BAR接下去，請問這樣可行嗎?麻煩各位幫我解惑一下，謝謝。
辦公室新增開關

2020-03-26 19:59 發佈

文章關鍵字辦公室新增開關 T BAR A+B兩區辦公室 B區倉儲空間組燈紅黑線 A區需要

cougar2015

cougar2015
個人積分：32447分
文章編號：76975835

32447分

2樓

2020-03-26 20:09

e0490738 wrote:
各位好:目前辦公室為A(恕刪)

開關1接條紅線通開關2
黑色如是中性線應直通。

e0490738

e0490738
個人積分：0分
文章編號：76976644

0分

樓主

2020-03-26 21:40

cougar2015 wrote:
不好意思那我再請問一下~~

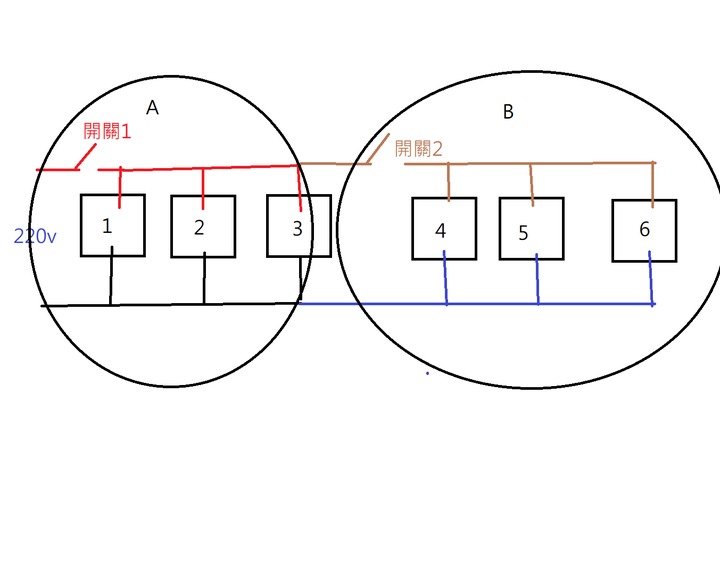

假如原先A+B區都是採用並聯(1-6號燈都是開關1控制)的狀況下

我現在為了A、B區分開控制，在4號燈前這樣裝上開關2是可行的嗎?(就是3號燈後面拉2條線給開關2，再到4號燈)

也謝謝您的回覆~~

jk300

jk300
個人積分：5540分
文章編號：76977768

5540分

4樓

2020-03-26 23:38

e0490738 wrote:
各位好:目前辦公室為A(恕刪)

根據你畫的1號圖~
這種燈都是並聯
所以跟你畫的圖有異

--
至於3樓那樣做可行

cougar2015

cougar2015
個人積分：32447分
文章編號：76978239

32447分

5樓

2020-03-27 0:51

e0490738 wrote:
(恕刪)

你要在開關1的開關前接線通開關2
不是在開關後接線。

e0490738

e0490738
個人積分：0分
文章編號：76981123

0分

樓主

2020-03-27 10:28

cougar2015 wrote:
你要在開關1的開關前(恕刪)

先謝謝上面兩位解答，所以一定要從開關1前再分電來了

想再問一下，假如照一樓圖這樣接的話，B區的燈會怎麼動作呢?不亮還是會跟著A區一起亮還是??

疑問有點多，謝謝各位幫忙

millais

millais
個人積分：1595分
文章編號：76981265

1595分

7樓

2020-03-27 10:37

這個好不

火線不能接錯邊

e0490738

e0490738
個人積分：0分
文章編號：76981729

0分

樓主

2020-03-27 11:05

millais wrote:
這個好不火線不能接錯(恕刪)

我現在也是規劃從源頭在拉線，只是想了解一下，如果是從8號燈尾巴拉給2號開關的話，B區的燈會怎麼動作呢?

millais

millais
個人積分：1595分
文章編號：76982332

1595分

9樓

2020-03-27 11:38

e0490738 wrote:
我現在也是規劃從源頭(恕刪)

照你方式的話

A開關-開啟, A區亮 ; 但B開關-關閉 , B區不亮
A開關-關閉, A區不亮 ; 但B開關-開啟 , B區不亮

你的A開關負責16組燈具
開關很大顆唷

e0490738

e0490738
個人積分：0分
文章編號：76983702

0分

樓主

2020-03-27 13:15

millais wrote:
照你方式的話A開關-(恕刪)

因為我們現況是A區是辦公室會常亮，B區為倉庫會常滅，所以基本上需求都是A區亮B區滅，或A+B區亮，所以不會有A區滅B區亮的狀況。(那這樣是能照圖一去接?)

另外我們T BAR燈功率一組約56W，16組約900W而已，大概只有4、5安培左右，所以用電上算是安全的。

謝謝各位上面給的建議~~3Q~3Q~3Q~
