請問,拆掉原屋主裝潢後,用電表量測,線位如下.

客廳雙切開關接法

A燈要接燈座1 , B燈要接燈座2
開關1打開,AB線=110V,
開關2打開,DE線=110V,
開關3打開,BC線=110V,
開關4打開,EF線=110V,
如何接才能開關1跟開關3雙切A燈,
開關2跟開關4雙切B燈.

謝謝大家.

2020-02-27 9:13 發佈

文章關鍵字客廳 A燈原屋主用電表 B燈 EF線=110V AB線 DE線 BC線=110V 110

chih0106

chih0106
個人積分：2220分
文章編號：76640401

2220分

2樓

2020-02-27 10:45

燒餅加蛋餅 wrote:
請問,拆掉原屋主裝潢...(恕刪)

youtube有很多教學，可以參考看看。

ty1019

ty1019
個人積分：273分
文章編號：76641224

273分

3樓

2020-02-27 11:40

要不要把開關拆開拍一下裡面的接線?
看起來很像是A線(火)接開關1, B是中線, C線(火)接開關3
D線(火)接開關2, E是中線, F線(火)接開關4

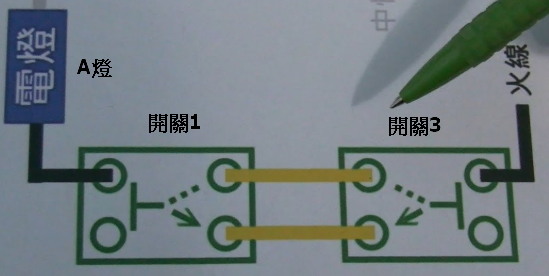

所謂的雙切如下:
點我看大圖

如果是這樣的話, 要做到雙切就要另外拉線, 要找水電來評估.
如果不另外拉線, 就要找無線方式來達成雙切

燒餅加蛋餅

燒餅加蛋餅
個人積分：19分
文章編號：76641660

19分

樓主

2020-02-27 12:14

ty1019 wrote:
要不要把開關拆開拍一(恕刪)

恩恩~這幾天放假再去拆開關來看一下.
感謝你.

chih0106 wrote:
youtube有很多...(恕刪)

謝謝~因為有上網找過雙切開關,但出線都是兩條,跟我這情況不同,所以想不出來.

donjason

donjason
個人積分：1491分
文章編號：76642201

1491分

5樓

2020-02-27 12:50

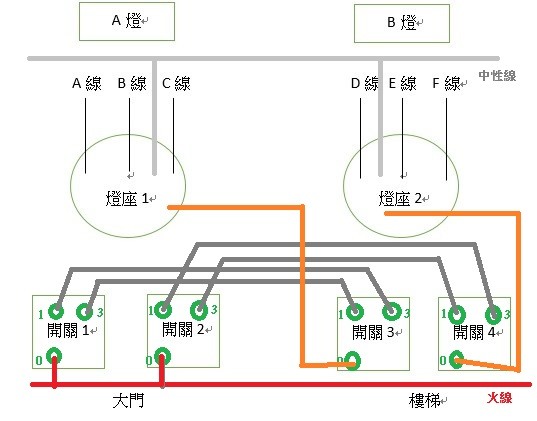

基本接法如下

不過裝潢都打掉重新裝潢了，請水電一併重拉處理即可。

一對夫妻到動物園，看到了大狒狒時，妻：真奇怪，愈難看的動物愈多人看。夫：不要叫這麼大聲，大家都在看妳

燒餅加蛋餅

燒餅加蛋餅
個人積分：19分
文章編號：76642458

19分

樓主

2020-02-27 13:11

donjason wrote:
基本接法如下不過裝潢(恕刪)

哇嗚~~這兩天拆開開關,看是否能這樣做,感謝你.

ty1019

ty1019
個人積分：273分
文章編號：76642866

273分

7樓

2020-02-27 13:45

chih0106 wrote:
youtube有很多(恕刪)

原來還有電源式的接法..如果是這樣接法電燈端應該會有六條線?
想知道樓主原本A或B電燈端的三條線是怎麼跟燈具結合的?

燒餅加蛋餅

燒餅加蛋餅
個人積分：19分
文章編號：76643407

19分

樓主

2020-02-27 14:31

ty1019 wrote:
原來還有電源式的接法(恕刪)

這我就不知了,原屋主的裝潢,我接手後,請木工把裝潢拆掉,油漆,
結束就變這樣......
