牆壁插座取消開關的改法

mutamans

mutamans
個人積分：68分
文章編號：76508982

68分

樓主

2020-02-15 22:06

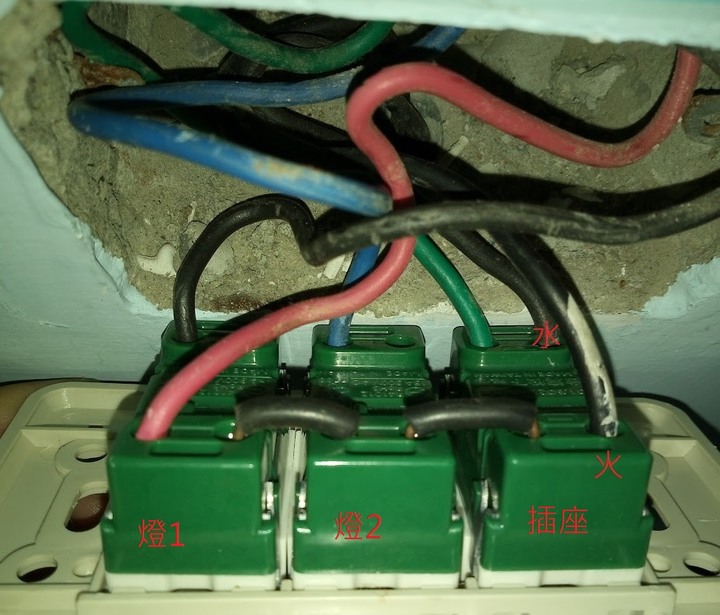

先付照片
(正面)
牆壁插座取消開關的改法

牆壁插座取消開關的改法

(背面)

牆壁插座取消開關的改法

左兩個都<單切>開關 , 右電源插座
中間燈2那組沒再用 ,要移除! 牆壁也沒空間塞, 乾脆順手換換大面版的
單切開關不是應該就兩條線(切通的話有電)
插座就火線跟水線兩條 ,結果拆開全都看不懂顏色也都亂配插座火水都黑的

插座怎多一條綠線?
開關又和插座共用火線?

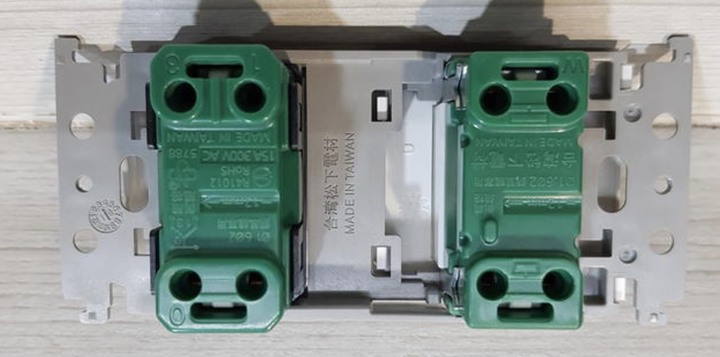

求解怎修改到下面這組上謝謝
牆壁插座取消開關的改法

牆壁插座取消開關的改法

2020-02-15 22:06 發佈

文章關鍵字牆壁插座改法照片正面背面右電源插座中間燈空間插座顏色火線

spider_ho
個人積分：1549分
文章編號：76509185

1549分

2樓

2020-02-15 22:25

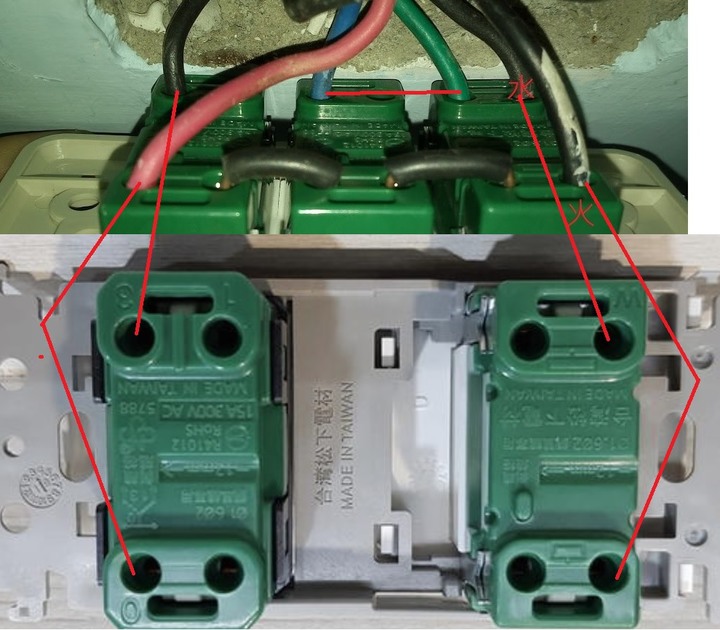

中間拿掉接一接就好了，藍色線就當沒看見

koko888111
個人積分：497分
文章編號：76509235

497分

3樓

2020-02-15 22:30

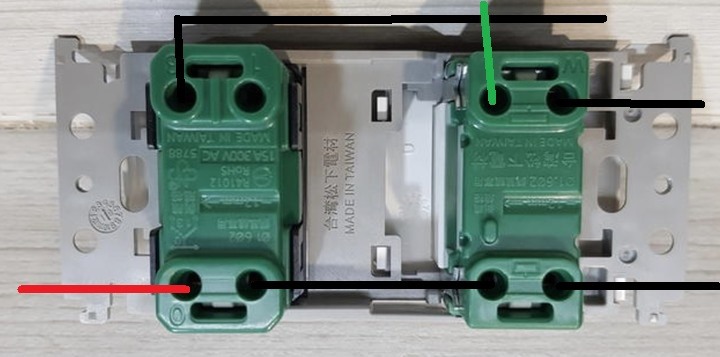

這樣試試看

mutamans

mutamans
個人積分：68分
文章編號：76509293

68分

樓主

2020-02-15 22:39

spider_ho wrote:
中間拿掉接一接就好了(恕刪)

謝謝 , 畫的簡單易懂我明天試試
另問一下綠色那條是做啥的?
燈1和開關都有自己的火線 ,中間也要串起來嗎

PS: 這面牆附近還另外有插座是否有關連

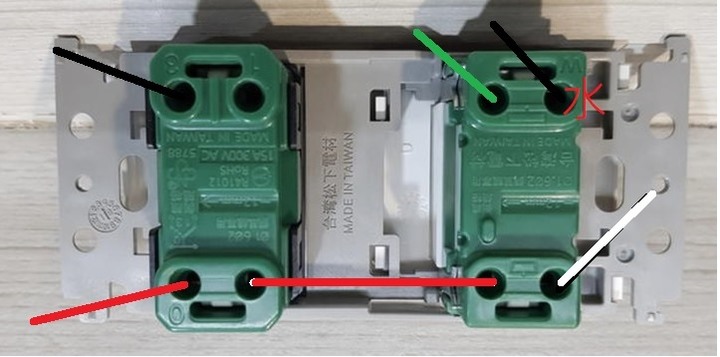

我原本研究是如下,藍綠那兩條沒作用分開包起來 , 只是越看越怪

stillpai

stillpai
個人積分：252分
文章編號：76509294

252分

5樓

2020-02-15 22:39

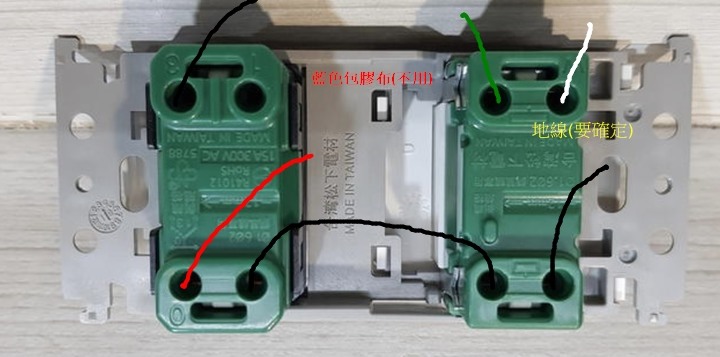

1.地線應該使用白線，但依據判斷你標示的火地線是正確的。
2.中間開關不用，藍色把它絕緣膠布包起來。其餘照圖插回即可。

黑羽斷翼
個人積分：42275分
文章編號：76509319

42275分

6樓

2020-02-15 22:43

stillpai wrote:
1.地線應該使用白線，但依據判斷你標示的火地線是正確的。
(恕刪)

中性線是白線

火線是紅線

地線是綠線

旦這不是絕對..因為接線時可能有其他原因會用色線去代替

mutamans

mutamans
個人積分：68分
文章編號：76509346

68分

樓主

2020-02-15 22:47

stillpai wrote:
1.地線應該使用白線(恕刪)

水電顏色都亂配 , 插座那兩條都黑的
但其中有一條有塗白的是要代表水線(地線?)的意思?
但他又接到短邊 , 所以我需要借器具測一下哪邊有電嗎
是否一開始就接反了 ?

謝謝各位的圖解!! , 總之確定黑色被塗白的那孔有電就照著接

spider_ho
個人積分：1549分
文章編號：76509586

1549分

8樓

2020-02-15 23:11

mutamans wrote:
另問一下綠色那條是做啥的?
燈1和開關都有自己的火線 ,中間也要串起來嗎

燈1跟插座是共用火線，原本就是這樣接的
綠色那條也是一樣的道理：共用的水線

你說得沒錯，水電顏色亂配，我之前在一個臉書的水電"技術"社團瀏覽過，裡面一堆水電不覺得這樣有啥不對...

tda123456
個人積分：9001分
文章編號：76511031

9001分

9樓

2020-02-16 6:46

spider_ho wrote:
燈1跟插座是共用火線(恕刪)

真正暸解水電的不會去管上一個水電配的線色對不對
只能自已盡量
不然很可能因線色誤判
主要都是自行判斷或用電錶量測
不過一般水電不難,只有三四條電線

-----------------------
圖中紅、綠線可能有接到其他燈具或插座
所以就和二、三樓PO的圖做就可以了

hkl711

hkl711
個人積分：2352分
文章編號：76511068

2352分

10樓

2020-02-16 7:00

恩~~~ 可能就是當下就沒顏色線了

就隨便拿線接一接

高手中的高手確實不會看線
會看那個位置應該原本就是啥
會用合裡的判斷那個左上右下是甚麼電

然後再用表量一量
