[求助]抽水馬達的電磁接觸器選用疑問

god74331

god74331
個人積分：290分
文章編號：76454546

290分

樓主

2020-02-11 14:20

想請問各位網友，
家中的抽水馬達(東元 BECZ-PR、110V、10A)
[求助]抽水馬達的電磁接觸器選用疑問

啟動會產生震動和聲音，
想改成遙控的方式，
但因為馬達電流較大，

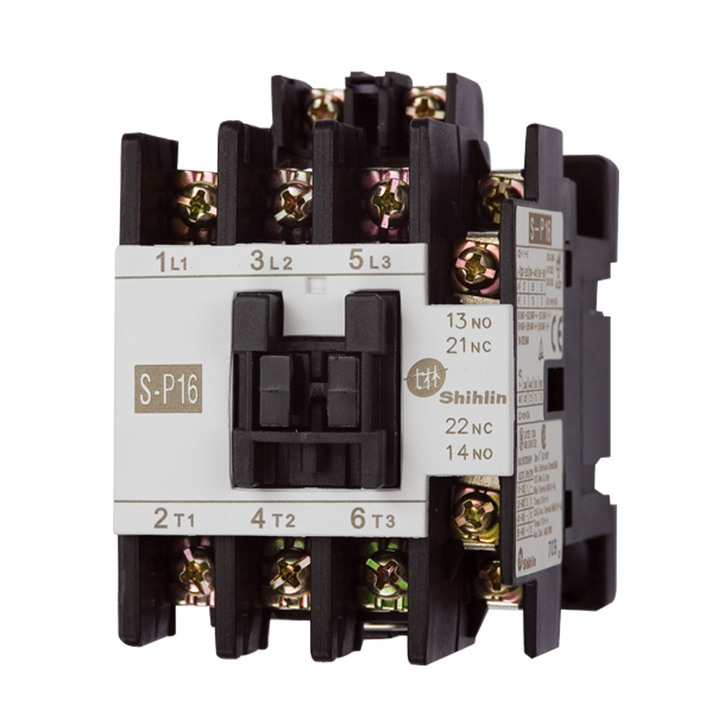

所以想用遙控的方式控制電磁接觸器(士林電機S-P16)啟動，
[求助]抽水馬達的電磁接觸器選用疑問

經過測試後，發現需要的是NC端
(就是長時間使用、遙控器沒通電或是失效的情況下，一樣維持導通，
而晚上睡覺使用遙控端，則會斷路關閉即可)

這樣會比較符合實際使用並且有突發意外也可以維持抽水馬達照常運作。

但找到士林電機的電磁接觸器，都是一端NC而已，
而且並非是主接點，都是輔助接點，
如果要控制的話，還要再加裝輔助接點組擴增一端NC

所以有疑問想請教
1、主接點和輔助接點的耐壓會差很多嗎?
2、以抽水馬達的電流來說，士林電機S-P16的輔助接點能負荷嗎?
3、市面上有電磁接觸器是兩組"常閉接點(NC)"的嗎?
4、有找到東元CU-22/4P有2A2B，但其標示為"電熱專用交流電磁接觸器"，使用在抽水馬達上會有問題嗎?
[求助]抽水馬達的電磁接觸器選用疑問

5、這兩者還有一個是額定容量，AC1和AC3，這有安全性上差異嗎?

謝謝

2020-02-11 14:20 發佈

文章關鍵字電磁接觸器抽水馬達疑問馬達電流東元 BECZ-PR 110V 10A 網友家中遙控

siva01

siva01
個人積分：8512分
文章編號：76455978

8512分

2樓

2020-02-11 16:15

馬達改110v
用一個wifi 網路開關。小米還是broadlink
要怎樣開就開要關就關。

god74331

god74331
個人積分：290分
文章編號：76456084

290分

樓主

2020-02-11 16:24

siva01 wrote:
馬達改110v 用一(恕刪)

1、馬達已經是110V的
2、遙控的方式也已經有了，小米的插座耐壓太低，
不適合大電流長時間運作。(抽水馬達標定110V/10A)
3、目前就是為了保險起見，要在中間跨接一個中繼的電磁接觸器，
用小電流去控制大電流，免得控制開關燒掉。

需找主接點是常閉型的2B電磁接觸器。

5007382

5007382
個人積分：766分
文章編號：76456282

766分

4樓

2020-02-11 16:40

你的意思是要用NC當作主接點來用是嗎?
如果是的話建議你不要這樣用喔!
輔助接點的額定電流不夠你這樣用,
AC是啟閉電流的等級,越高當然越安全,但錢當然越貴

god74331

god74331
個人積分：290分
文章編號：76457388

290分

樓主

2020-02-11 18:05

5007382 wrote:
你的意思是要用NC當(恕刪)

是的，沒錯
我也是擔心輔助接點的額定電流不夠
(但店家都說應該沒問題)

所以才想找有沒有主接點就有2組常閉接點(NC)，
價錢的考量是不大，不要太誇張就好，畢竟安全第一，
而且這樣我就可以直接使用了。

PS:目前東元那顆好像可以，只是他是AC1，
好像不太適合用在抽水馬達，常常開開關關，壽命可能沒法達到資料上的數值
不過接點上應該可以達到我的需求。

分身回覆

分身回覆
個人積分：3535分
文章編號：76458072

3535分

6樓

2020-02-11 19:25

改用AC固態繼電器應該也是可以
也比較適合開開關關

god74331

god74331
個人積分：290分
文章編號：76460007

290分

樓主

2020-02-11 22:48

分身回覆 wrote:
改用AC固態繼電器應(恕刪)

但是剛剛查了一下，
SSR 常閉型固態繼電器 ac 2 ac 15A的，
比東元的電磁接觸器還貴，
這樣乾脆換掉電磁接觸器就好啦，哈哈~!!!

chansep2

chansep2
個人積分：373分
文章編號：76460237

373分

8樓

2020-02-11 23:10

na nc絕不可當主接點

你要的應該是

平常電磁開關就吸合，此時馬達持續有電

當遙控器作用時，線圈斷電，馬達沒電

遙控器失效時，線圈來電，馬達有電

這樣不需使用到na nc接點

只需要遙控器模組，能控制線圈電源ON/OFF即可

altezzaclio

altezzaclio
個人積分：9179分
文章編號：76460301

9179分

9樓

2020-02-11 23:17

god74331 wrote:
5、這兩者還有一個是額定容量，AC1和AC3，這有安全性上差異嗎?

謝謝(恕刪)

三、種類：

1、依所使用電壓分：電磁接觸器所使用電壓可分交流與直流兩種：

(1).交流可分110V、220V、380V、440V等，其中較常使用的為110V 及220V兩種。

(2).直流可分24V48V110V220V等。

2、依所使用接點分：可分為a接點及b接點兩種。

3、依所使用主接點電流分：電磁接觸器依啟閉電流為額定電流倍數分為下列幾級：

(1).AC1級：1.5倍以上，電熱器或電阻性負載用。

(2).AC2B級：4倍以上，繞線式感應電動機起動用。

(3).AC2級：4倍以上，繞線式感應電動機起動、逆相制動、寸動控制用。

(4).AC3級：閉合10倍以上，啟斷8倍以上，鼠籠式感應電動機起動用。

(5).AC4級：閉合12倍以上，啟斷10倍以上，鼠籠式感應電動機起動、逆相制動、寸動控制用。

god74331

god74331
個人積分：290分
文章編號：76465806

290分

樓主

2020-02-12 13:18

chansep2 wrote:
na nc絕不可當主(恕刪)

1、了解，既然這樣先取消NO、NC當主接點的想法
2、功能沒錯
3、遙控器模組是買到一路，只有NO接點，廠商也說要另外一種才有這種功能。
4、目前先從電磁接觸器下手，如果還是有問題，再更換遙控模組好了

感謝指教

altezzaclio wrote:
三、種類：1、依所使(恕刪)

謝謝，我也有看到這資料，所以才有所疑慮
不太懂鼠籠式是甚麼意思?

不過有致電原廠工程師，它們是說一個就是常開關，一個就是用於少啟動的地方，
通用是沒問題，但是使用的壽命就不會是文件中的次數，

目前先從能用下手，如果真的不耐用，再從遙控開關上下手好了，謝謝
