大家好，不知道大家有沒有自己組裝電動工具電池過呢?
今天要來跟大家分享組裝電池套件過程與心得。
知名電動工具的原廠電池都不便宜。因為手邊又有一些18650鋰電池，
於是就去網路上找了不含電池的通用牧田空殼套件，如下圖
從包裝拿出來

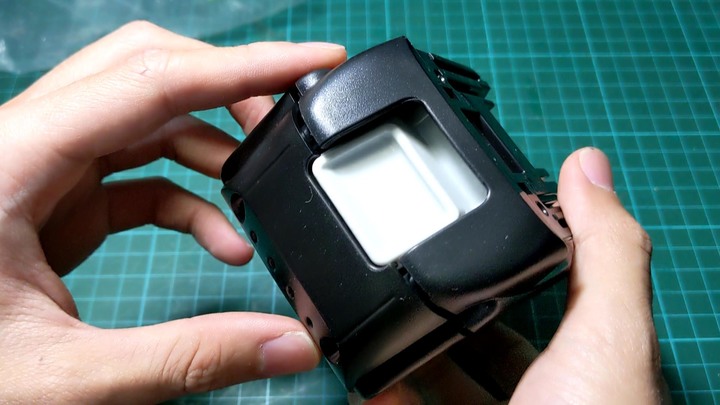

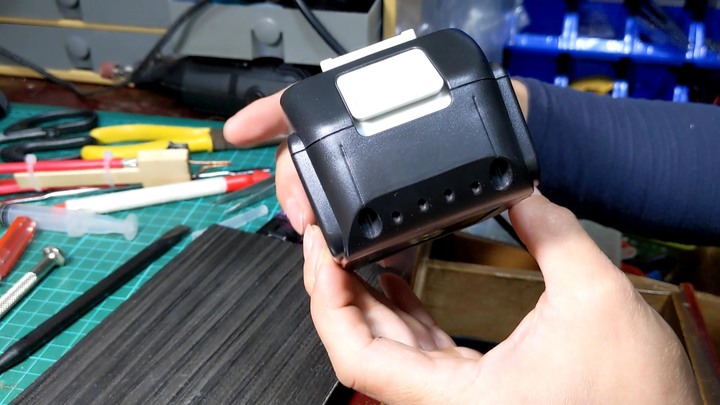

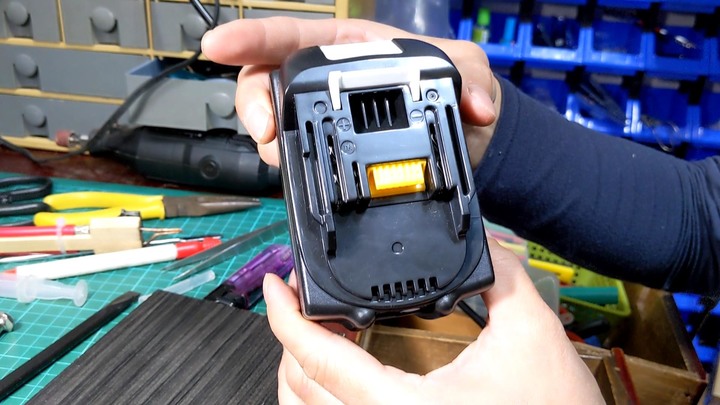

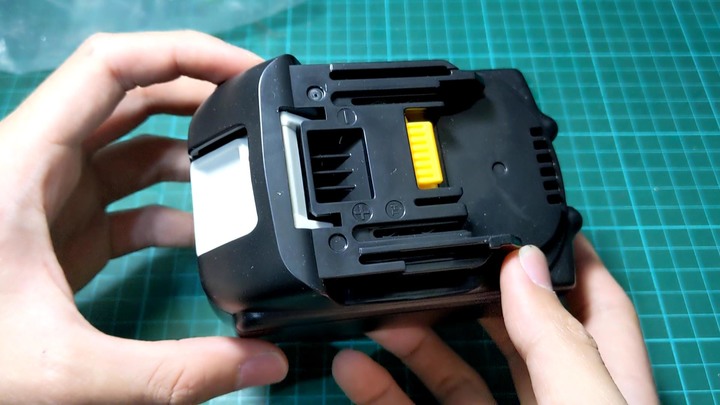

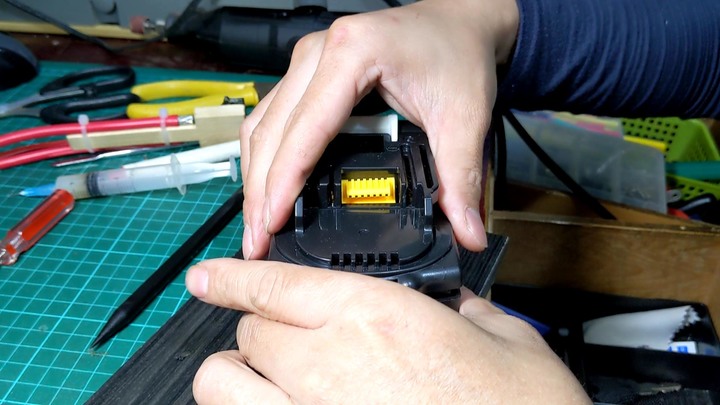

電池卡扣的部分

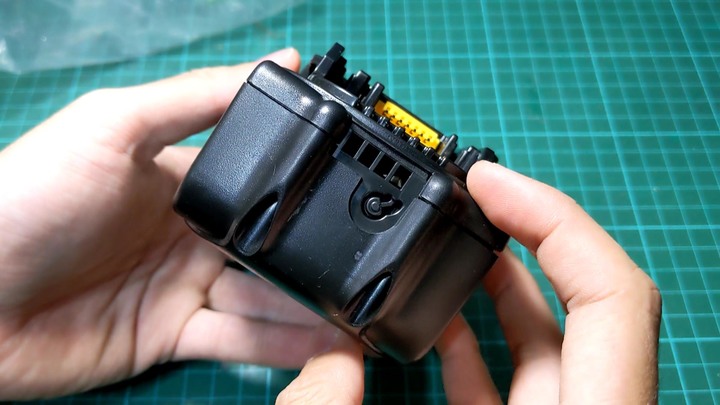

電池的後面有含電量顯示

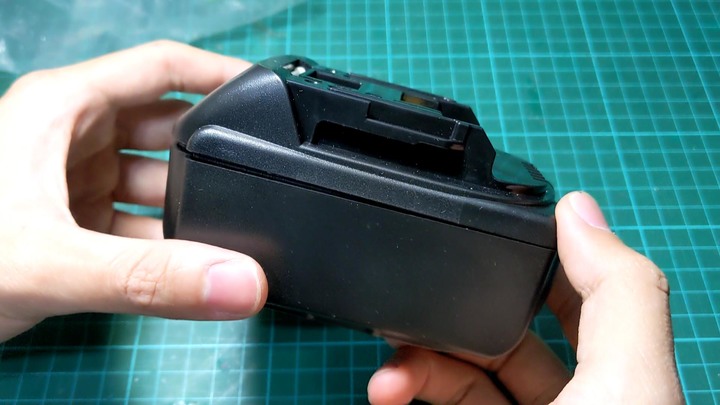

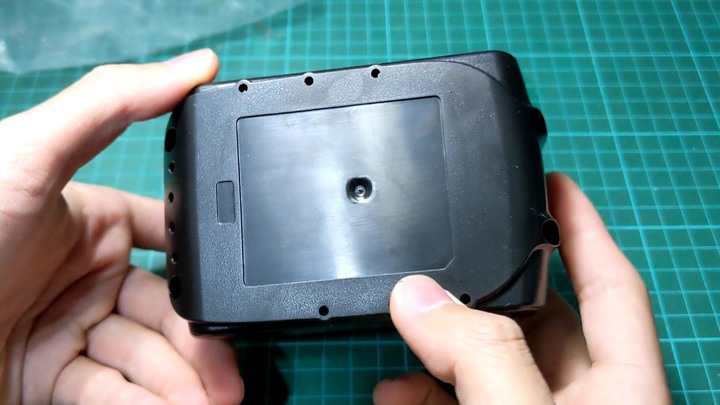

電池的側面與底部都是空白的
拆開外殼
這個電池架兩組5串(18.5V)，共可放10個電池
電路有獨立電壓監控功能
避免其中電池過充過放
有些不好保護板只有總電壓監控而已

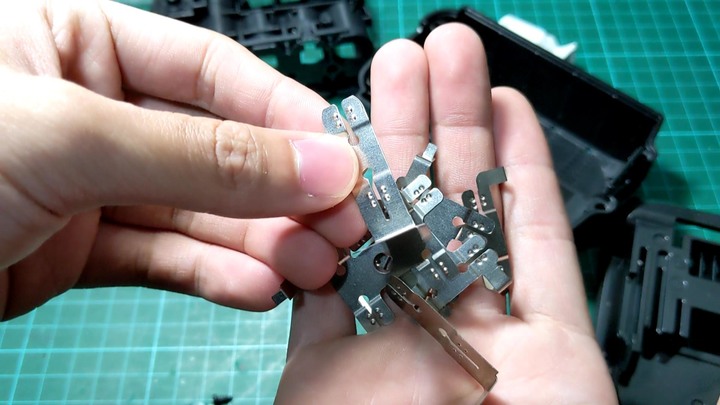

附的鎳片

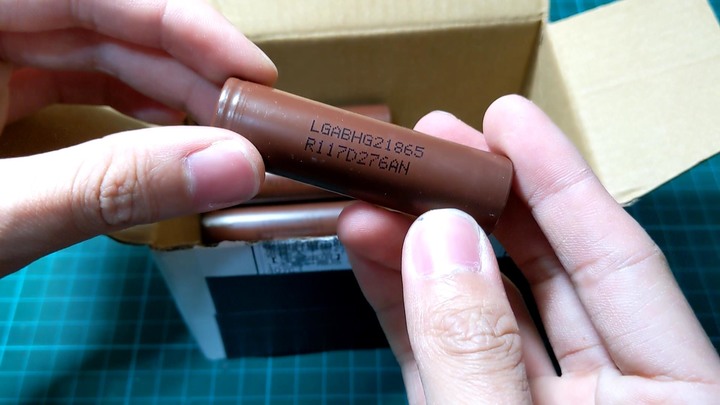

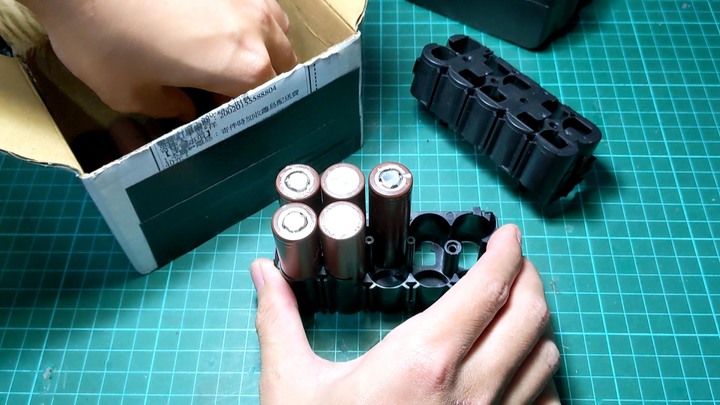

電池使用的是拆機LG動力型鋰電池
價格較便宜，一個45元，但耐用度較沒保障
電池容量3000mA，最大放電20A
這樣組起來電量達到6.0AH不過這是理想的
實際上會低一些

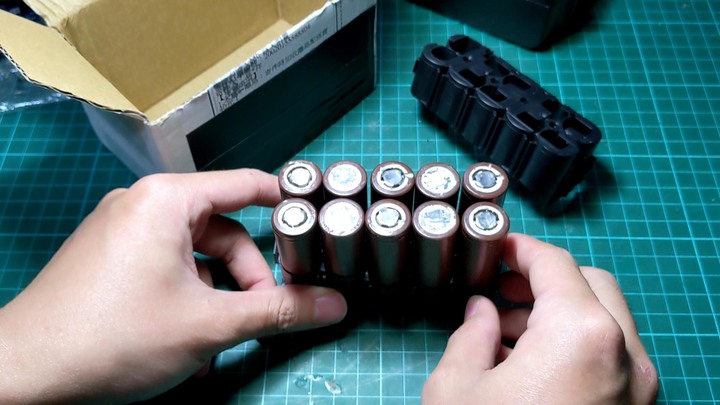

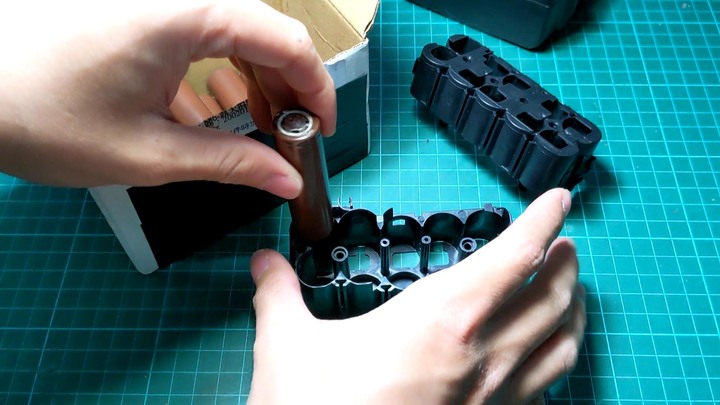

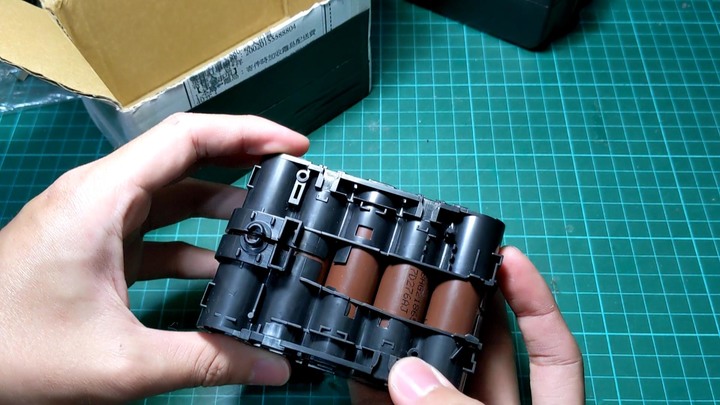

開始組裝

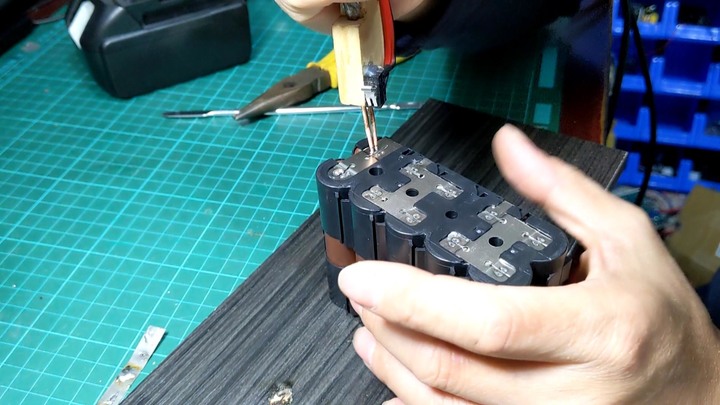

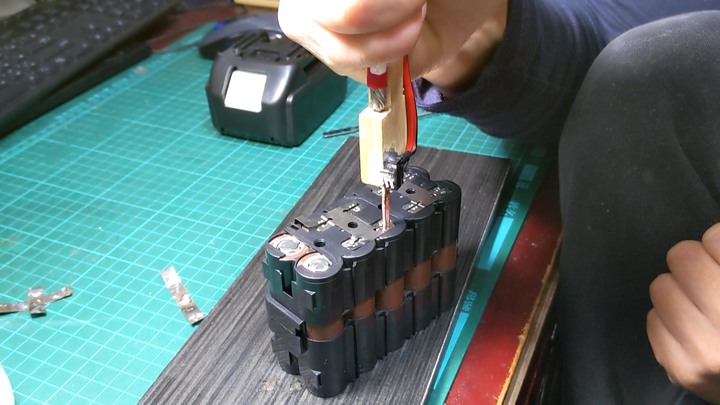

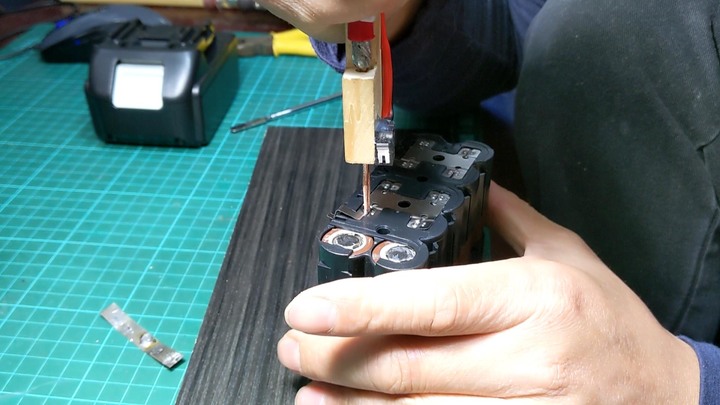

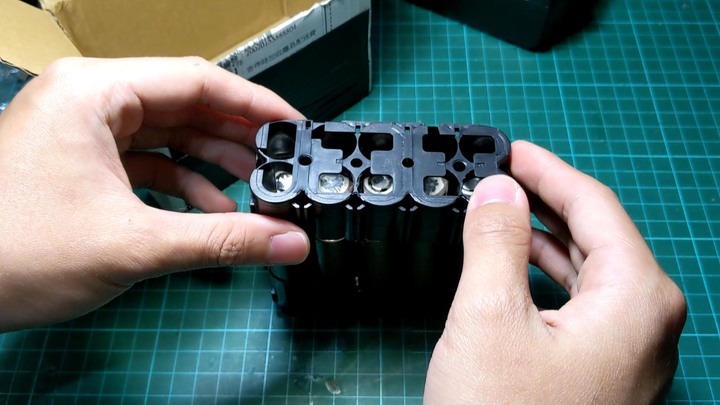

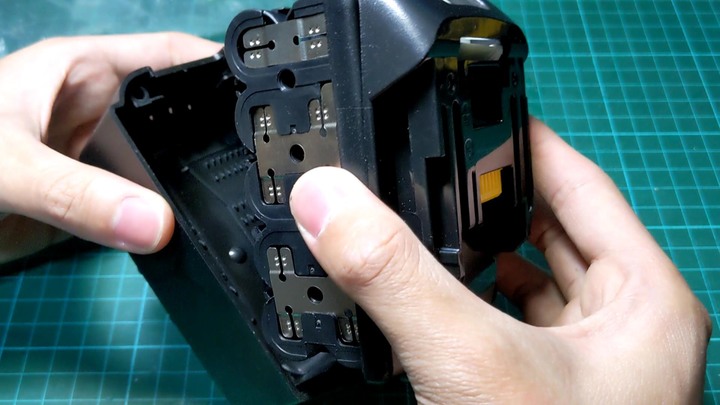

裝好了接下來要把鎳片點焊上去
點焊機是用電池和繼電器開關製作的
我上幾個文章有介紹，有興趣的大大可以去看看喔
文章連結: 【心得】自製簡易點焊機DIY

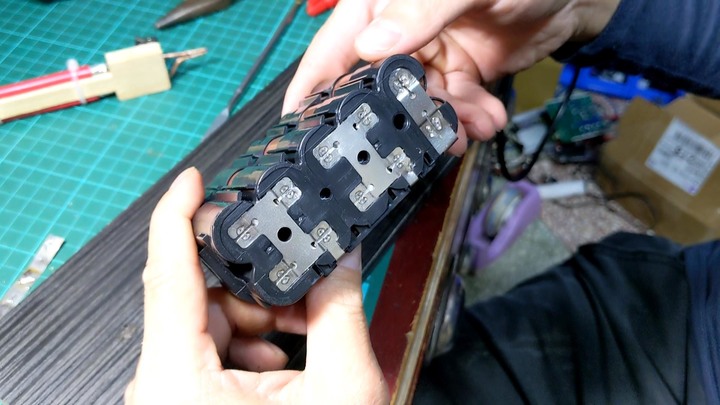

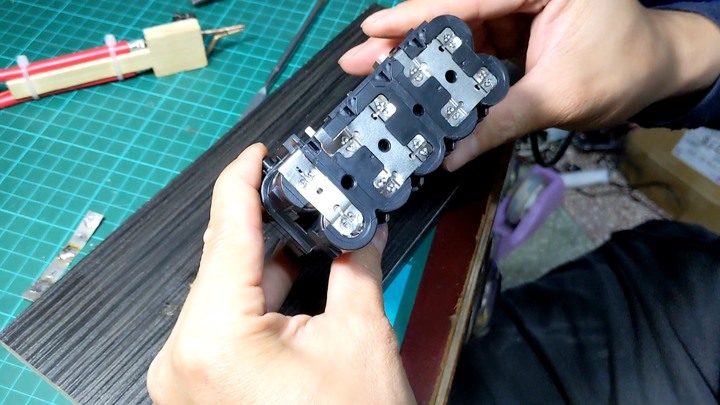

鎳片點好了

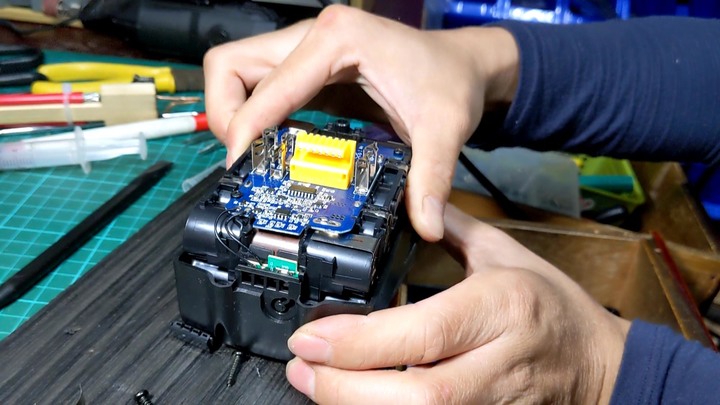

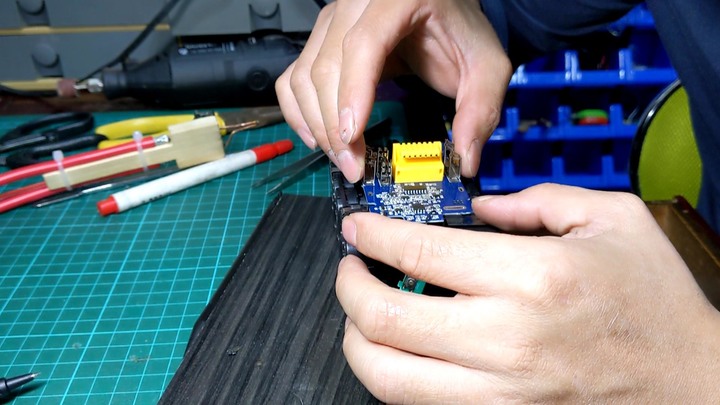

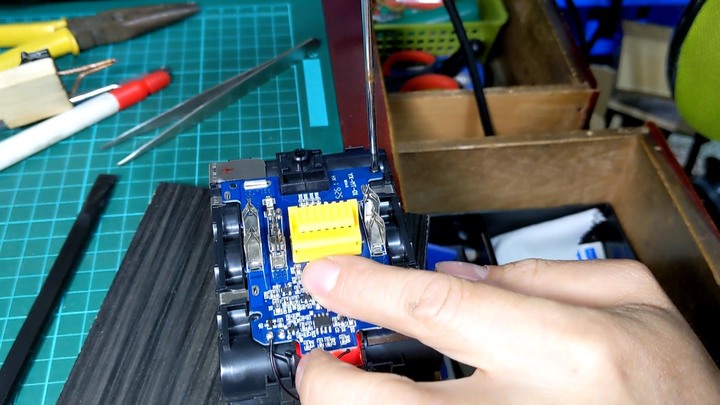

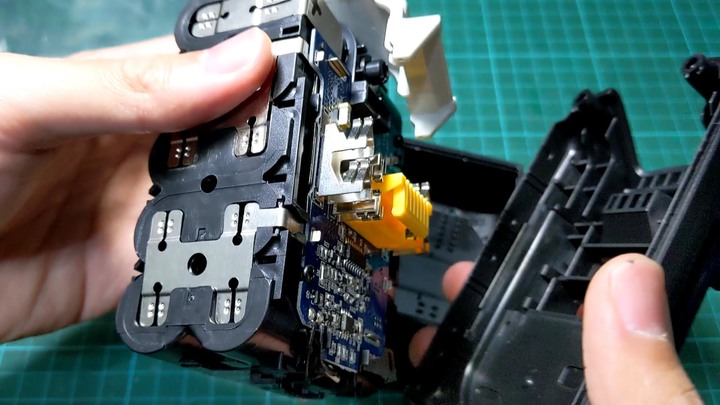

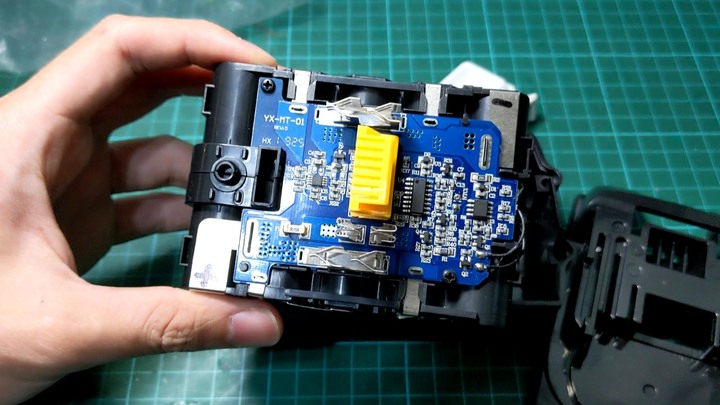

裝上電路
鎖上螺絲固定

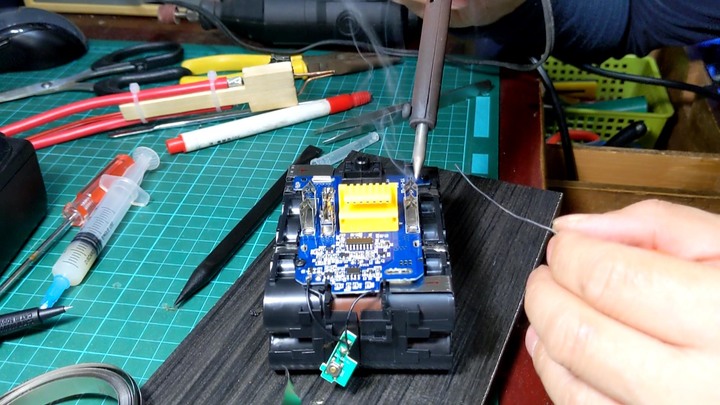

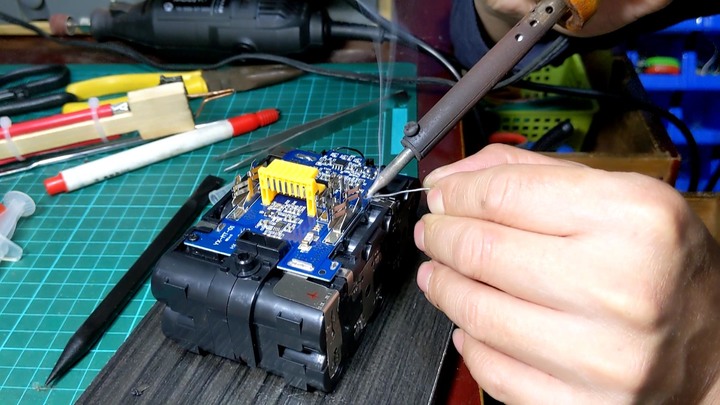

鎳片和電路連接
接法都已經安排好
只要焊接即可

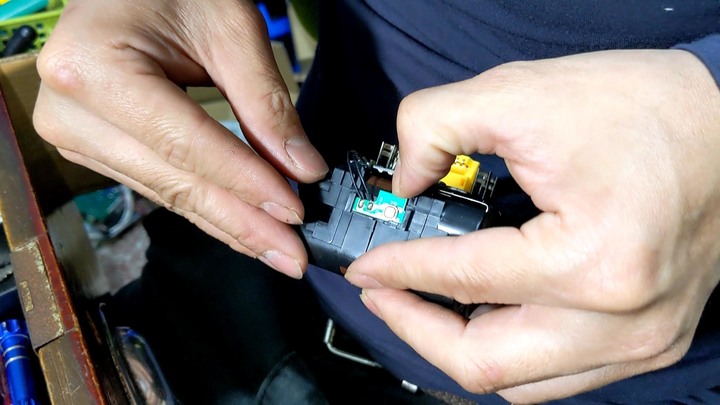

裝上電量顯示燈
放入外殼

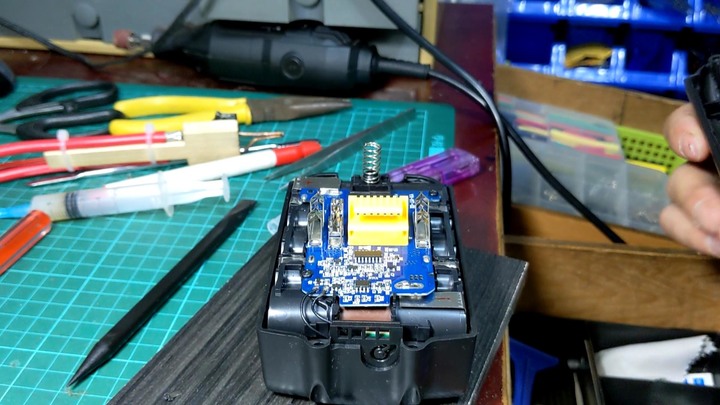

裝上卡扣的彈簧

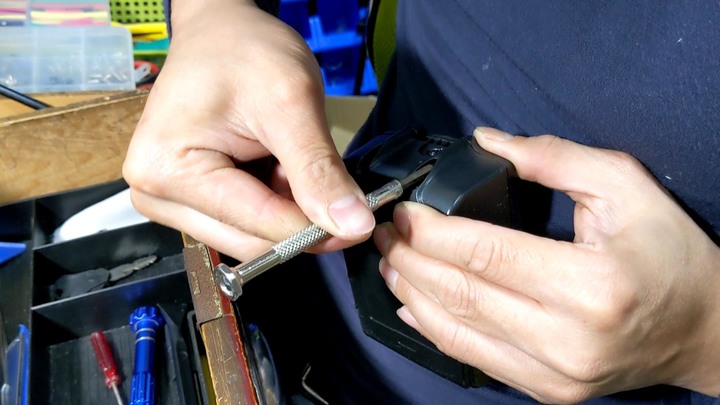

鎖螺絲
最後裝上電量顯示的貼紙 完成

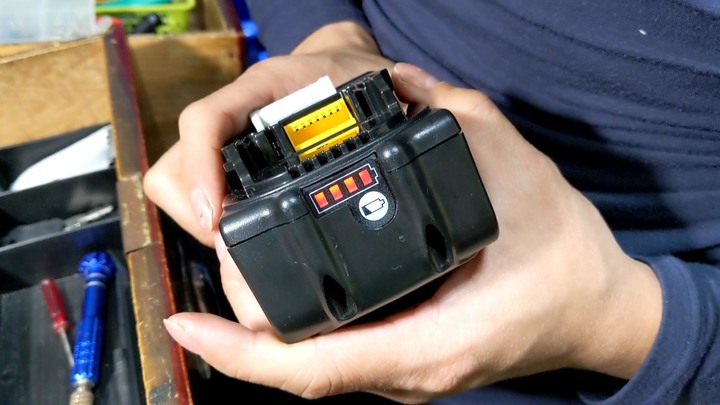

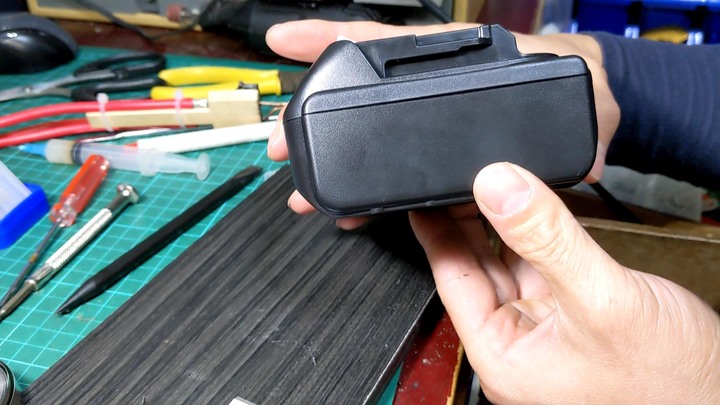

電池外觀

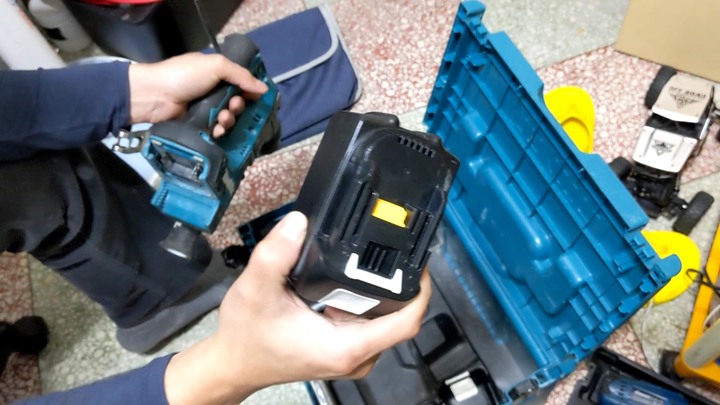

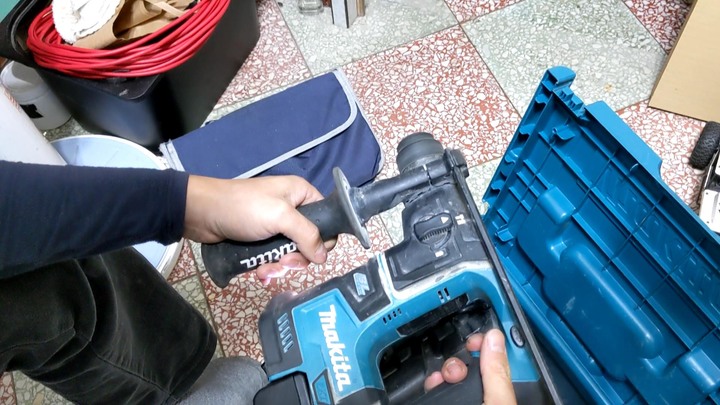

實際上機測試
運轉時跟原廠感覺一樣
完整電池的組裝過程有拍成影片
有興趣的大大可以去看看喔~
影片連結:
最後心得:
用起來感覺都一樣，自己組裝優點是可以決定電池的規格，價格也可以比較便宜
(電池盒440+拆機電池10個共450元)總共890元
但是在品質上可能就沒有原廠來的有保障，
壞了也沒辦法送原廠修理。
不過在自己DIY組裝時的樂趣還是不可取代的
這篇文章給有想要自己組裝電池的大大一個參考~
我今天的小小分享就到這邊，謝謝大家觀看
