電鈴電鎖開關接六樓及智能化詢問

請問前輩們,現在在六樓頂樓加蓋要簡易接一個按鈕,按了樓下電鎖門可以打開就好。
五樓的箱子裡面長這樣(圖1、2),是否裡面接兩條線出來即可?看了很多文章說COM和NO兩條,可是不知道怎麼找出來。上面數字6、7的兩條黑線,被接出來到樓上過,但是現在被剪掉了,圖裡面看得到還留著,試著把他們連接但是樓下門鎖沒有打開。樓下的電鎖和門口的門鈴長這樣(圖4、圖5)。
1.請問要接(圖1、2)哪兩條?如何從這裡接上去,是卡進去的?
2.線材要買哪種?
3.按鈕開關要貼紙貼牆上選圖3這種可以?
4.若開關旁邊想接wifi智能化模組(圖6),兩條線再接出去要接到模組哪裡?
5.模組看教學要選擇接通不久就斷開,請問如何設定?
感謝大家的協助,因為真的完全沒什麼概念。
電鈴電鎖開關接六樓及智能化詢問
電鈴電鎖開關接六樓及智能化詢問
(圖1、圖2)
電鈴電鎖開關接六樓及智能化詢問
(圖3)
電鈴電鎖開關接六樓及智能化詢問
電鈴電鎖開關接六樓及智能化詢問
(圖4、圖5)
電鈴電鎖開關接六樓及智能化詢問

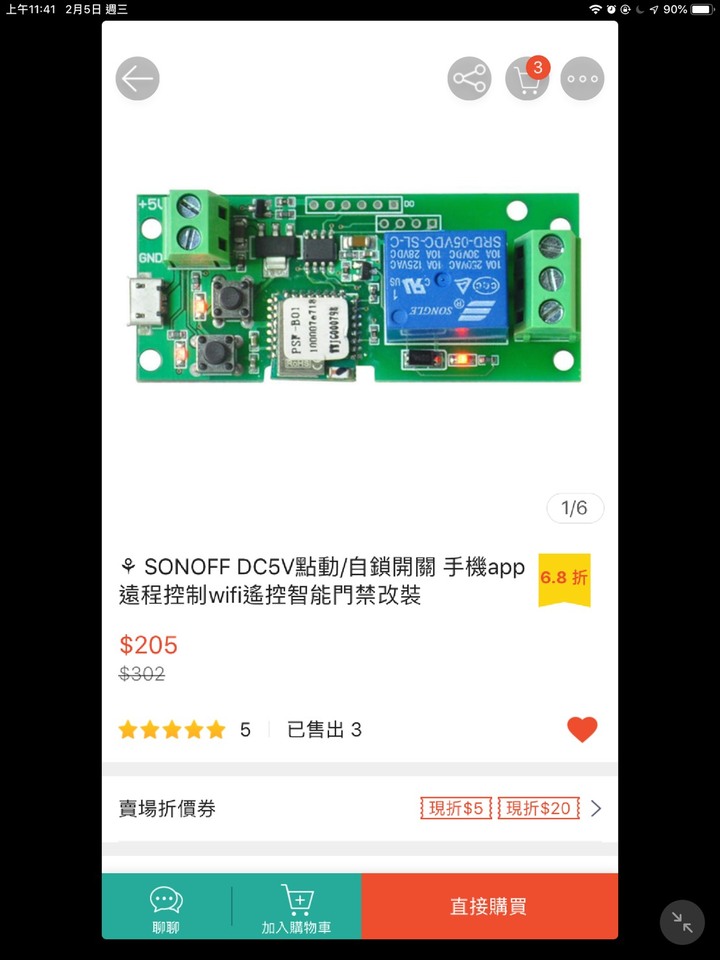

(圖6)
2020-02-05 12:09 發佈
xintp76 wrote:
請問前輩們,現在在六(恕刪)

1. 先查看五樓室內機內部配線顏色, 再看開鎖鍵配線到電箱的那條線
2. 網路線或電話線皆可以
3. 門鈴開關可以(自復式的開關都可以)
4. 兩條線再接出來後,要接到模組藍色繼電器端
5. WIFI繼電器會有設定點動模式敎學
