讓資深淺水員我問個問題，圖中的電子開關是裝潢師傅接的，
⇓ 開法為 ⇓
第一段:層板燈亮
第二段:都不亮
第三段:層板燈及崁燈都亮
第四段:崁燈亮

問題是:
1.第二、四段開啟時層板燈(應不亮)都會閃一下
2.白線的接法看不懂

還請各為大師指教，謝謝

---------------2019/12/03 更新----------------------------
電子開關型號為L4604D，實體是黑膠包模，沒有接線圖

電子開關接法

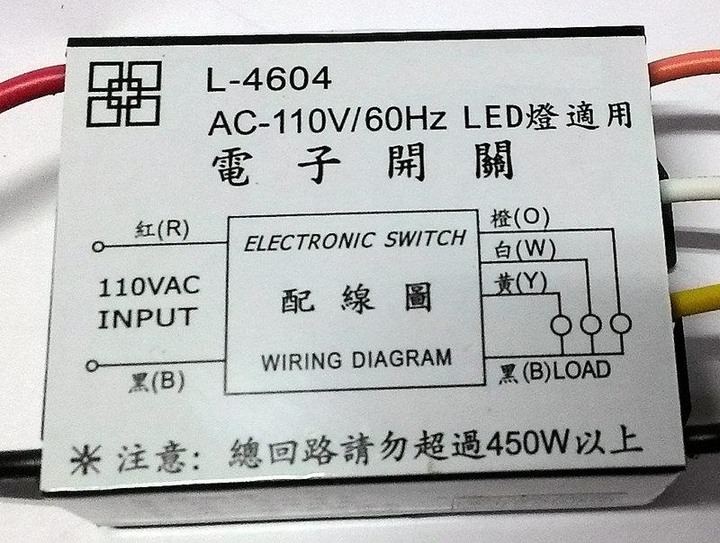

這是4604，加個D不知是否一樣

2019-12-02 20:15 發佈

文章關鍵字電子開關接法電子開關問題層板圖中裝潢師傅層板燈崁燈亮問題崁燈接法

Lavender Coffee

Lavender Coffee
個人積分：5828分
文章編號：75643422

5828分

2樓

2019-12-02 20:27

日光燈? 傳統電子啟動器的日光燈管? 內部電子穩壓器可能故障
找正常燈泡接上測試是否電壓不穩或是輸出有問題.....
或與崁燈線對調接測試

白線與火線實際是接在一起?
白線是控制段數用的，不過實際還是看電子開關所印標示為準，外殼圖示不清總找的到型號吧！
到網路上找圖來看

elfwind

elfwind
個人積分：237分
文章編號：75644243

237分

3樓

2019-12-02 21:44

rf20 wrote:
讓資深淺水員我問個問...(恕刪)

我沒有使用過，僅是從電路配置的狀況來推導，看有沒有實際使用過的人
可以看看是不是這樣

https://www.trplus.com.tw/p/016268643

看起來很像是這顆的接法，正常應該電源就接輸入，輸出端的黑線應該直
接接你的燈，不需要拉回去輸入側

原本你的二、四段，白線是要亮的，但沒有亮，就變成同時有電壓加到白
線上，而這２段剛好都是把亮的日光燈切掉到白線，瞬間有一點白線的電
壓，才會造成二、四段閃爍

依你的段數變化，其實使用三段的電子關關即可。至於原先的四段，正常
應該可以截斷白線就解決你的問題，不過我不了解電子開關內部動作，不
確定是否會造成第四段有問題，所以可能要看有沒有熟悉的人可以解答
