電焊機的接線安裝？！

fgharlem

fgharlem
個人積分：20分
文章編號：75068242

20分

樓主

2019-10-20 22:02

請問前輩們

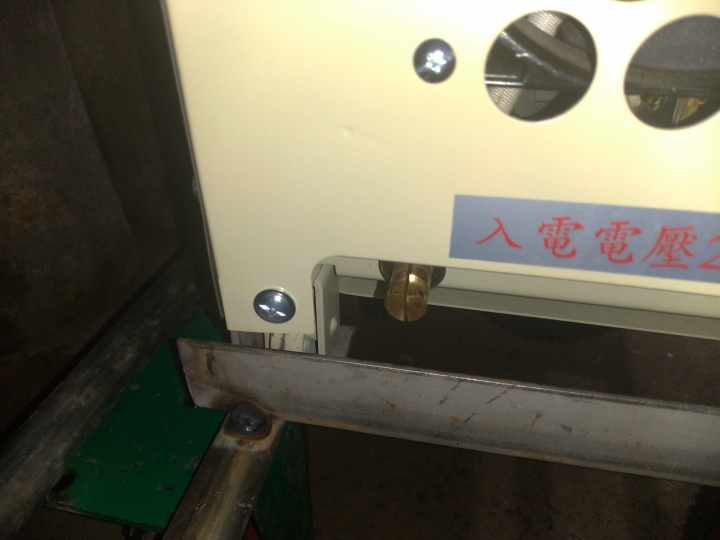

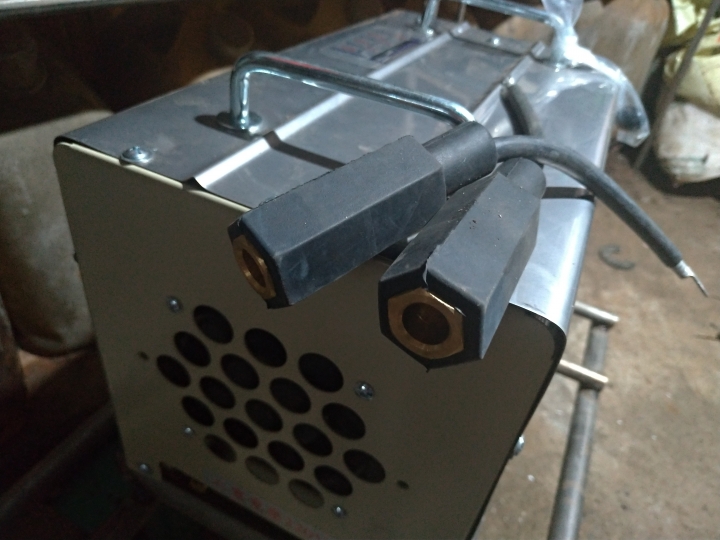

這個圖三讚銘牌所附的叫老鼠尾的兩條接頭，是要接電源線插圖二的入電端，還是圖一的焊線接端呢，若是電焊線用，是不是還要啥配件互插呀，而且入電端這種形式要怎麼接電源線呢，又需要啥配件？！
還請前輩們賜教指導～

2019-10-20 22:02 發佈

文章關鍵字電焊機接線安裝前輩們老鼠尾圖三讚銘牌電端電焊線形式電源線電源線插圖

sunyboy723

sunyboy723
個人積分：81分
文章編號：75068434

81分

2樓

2019-10-20 22:25

你照片是插後面,前面直接電焊線壓端子套入,白色那是可以轉開的,你這傳統焊機非常耗電,電源線和電焊線相對規格要足!也要小心漏電的問題,畢竟沒有防電擊裝置!

fgharlem

fgharlem
個人積分：20分
文章編號：75070228

20分

樓主

2019-10-21 7:20

sunyboy723 wrote:
你照片是插後面,前面...(恕刪)

多謝指導，電源線組是使用5.5mm，電焊線則是50AA規格，電源處都有加漏電器，前輩再請教，什麼是防電擊裝置，我一度以為是在戶外雨天打雷氣候下焊接預防吸引雷擊><"，電擊原因是什麼呢?是指焊接機本身漏電還是焊接線正電那條破皮漏電嗎?我們人體去接觸到就會電到?沒有防電擊設備，要特別注意什麼要點呢?

因為我有特別焊一個移動焊接機的台車掛四輪膠胎以及焊機下也會鋪塑膠墊..有預防電擊效果嗎?

大野狼

大野狼
個人積分：4624分
文章編號：75072532

4624分

4樓

2019-10-21 11:11

fgharlem wrote:
多謝指導，電源線組是使用5.5mm，電焊線則是50AA規格，電源處都有加漏電器，前輩再請教，什麼是防電擊裝置，我一度以為是在戶外雨天打雷氣候下焊接預防吸引雷擊><"，電擊原因是什麼呢?是指焊接機本身漏電還是焊接線正電那條破皮漏電嗎?我們人體去接觸到就會電到?沒有防電擊設備，要特別注意什麼要點呢?

電源線組是使用5.5mm2 (平方)

電焊的電源,一般不加漏電器

什麼是防電擊裝置 ... 正常焊接輸出的空載電壓在20~30V以下,不會電人...但總有萬一,所以加裝保險
基本觀念就是, 穿好工作鞋,不要裸手去碰焊棒電極,就都沒事 !

fgharlem

fgharlem
個人積分：20分
文章編號：75073857

20分

樓主

2019-10-21 12:56

大野狼 wrote:
電源線組是使用5.5...(恕刪)

謝謝指導與提醒，感恩，我這個250A好像二次電壓是65v耶

...我之後也會特別注意正極焊線的使用狀況...
