最近房間要拆裝潢與漆新漆，想說順便來整理電箱的電線，打開電箱後發現20幾年前的施工，將中性線全部纏再一起，看起來是真的蠻醜的，想說要用wago的快速接頭來美化，中性線除了原本的8mm² 絞線+1條5.5mm²絞線+4條1.6mm單芯線，6條全部捆再一起。

但是我發現wago快速接頭好像沒有支援到8mm² 絞線，想問一下大家是否有其他方法可以將這6條中性線接再一起。
如果我先將其他5條中性線用快速接頭接起來後再拉一條出來跟8mm² 絞線直接捆再一起這樣安全嗎?

另外NFB上面有2mm單芯線&5.58mm² 絞線都是直接夾上去，是否有需要壓接端子會比較好嗎?

家用電線整理

2019-08-19 21:49 發佈

文章關鍵字家用電線整理中性線電箱電線漆新漆施工 1.6mm單芯線房間絞線 8mm2

jackboff924

jackboff924
個人積分：1148分
文章編號：74370646

1148分

2樓

2019-08-19 21:57

快速街頭的緊實度沒有絞出來的好。

壓接端子是好鎖，但多隻香爐多隻鬼。

我感覺你只是要美化它，會建議你找水電把開關箱換成新式的。

lily11533

lily11533
個人積分：391分
文章編號：74370969

391分

3樓

2019-08-19 22:22

你這個電線應該是2009年的，也就是十年左右的電線，不建議你換電線...

無熔絲開關2P 30A總開關應該是士林電機，右側1P 20A，破掉標籤日期應為2009/43週(推測無法確認)請確認是否2009年底到2010年有更換過，如果有更換過，建議沒必要更換...

配電箱，早期作法可能每一個房間都有一個小的分電盤，也就是你照片這種，光看這種配電箱，推測至少三十年以上，所以原本應該是古早的"閘刀式開關"，因為之前2009~2010年換成無熔絲開關跟電線~~

如果你有要打牆壁，才需要換新式配電箱(直式匯流排)...空間才會足夠，裝更多的無熔絲開關...但如果用電需求已經足夠，就沒有必要花費這一筆預算

鮪魚壞公子

鮪魚壞公子
個人積分：0分
文章編號：74370976

0分

樓主

2019-08-19 22:23

jackboff924 worte:
快速街頭的緊實度沒有...(恕刪)

換新的電箱是一樣的尺寸嗎?還是要敲水泥換大一點的?

jackboff924

jackboff924
個人積分：1148分
文章編號：74371112

1148分

5樓

2019-08-19 22:35

鮪魚壞公子 worte:
換新的電箱是一樣的尺...(恕刪)

你這種小的電箱改線時很是痛苦。好像在被虐一樣......
建議上面總開關2p，下面橫的電開關1X8p。(它有獨立的接地排)
多比少好，因為你不知道過20年後我們對用電的需求。
我不知道請人做多少錢，印象中不貴。一定會敲水泥，因為比現在大兩號。

更新後，你會對電箱有新的感受XD

祝安好

鮪魚壞公子

鮪魚壞公子
個人積分：0分
文章編號：74371217

0分

樓主

2019-08-19 22:42

lily11533 worte:
你這個電線應該是2009...(恕刪)

我先在是想整理中性線的部分，其他火線部分都不會動，因為有點亂，在想說有沒有比較簡單的方法可以不要讓線綑成一坨。

lily11533

lily11533
個人積分：391分
文章編號：74371824

391分

7樓

2019-08-19 23:45

鮪魚壞公子 worte:
我先在是想整理中性線...(恕刪)

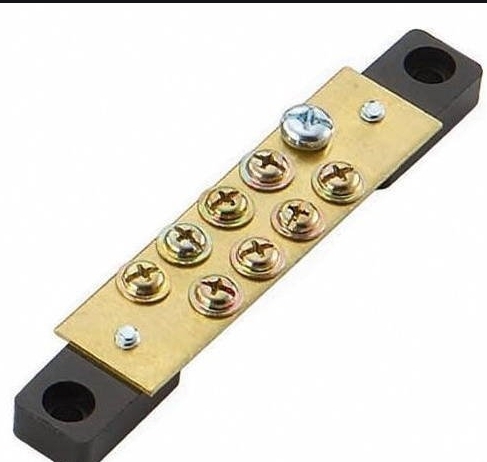

要有足夠的空間裝無熔絲開關，一團中性線至少要有空間鎖在銅排上，確認有空間再去動，不然空間太小，你一旦把線剪短，未來要接長會很不容易...絕緣膠帶久了會鬆掉撕去黏性，配電箱又是鐵製，會有短路可能，繞線要摺好但不要貼到配電箱，可用束帶分出並固定線排，線路也不會重疊有短路可能

單芯2.0mm不需要Y型端子 / R(O型)型端子去鎖在無熔絲開關/銅排上
