3個雙切開關改為只留1個雙切開關的接法

ise

ise
個人積分：0分
文章編號：74137998

0分

樓主

2019-07-30 11:20

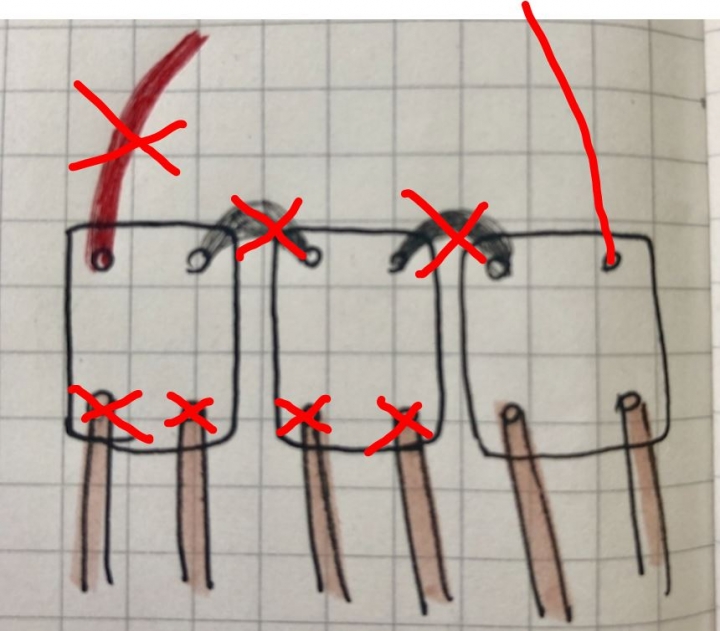

家中電燈開關如下圖所示
總共有3個雙切開關,希望只保留最右邊的雙切開關
左邊兩個用不到,想換成一個大開關的面板
讓開關面板清爽一點

但不知線路的接法要怎麼更改呢？
希望版上的大大可以幫忙解惑,感謝
3個雙切開關改為只留1個雙切開關的接法

2019-07-30 11:20 發佈

文章關鍵字家中電燈開關接法面板右邊左邊大大版上

Alan_lin_ja

Alan_lin_ja
個人積分：15分
文章編號：74138605

15分

2樓

2019-07-30 12:00

你試試看

ise

ise
個人積分：0分
文章編號：74150767

0分

樓主

2019-07-31 10:19

感謝大大回覆
我試著這樣接
但還想保留另一處的開關
這樣接過去另一處無法開燈
之前沒說清楚真是抱歉

再補上圖片
房間外的房間1,房間2要作廢只留下樓梯開關 (都是雙切)
保留房間內的開關, 請問接法能怎麼調整呢？

（房內房間2沒畫出來,接法與房內房間1相同）

dominic2708

dominic2708
個人積分：570分
文章編號：74151290

570分

4樓

2019-07-31 10:48

一個三p快速接頭接0跟兩個開關的3腳那兩條線，1腳拔除後各自包絕緣膠帶(注意此腳再另一邊關閉時會帶電不要被電到)。

房內基本上可以不動，但需要注意房內的3腳線就變成是火線了，1線保險點也可以拆除。

以上有個重要的條件就是他的雙切有正確房外1接房內1、房外3接房內3(如果兩邊開關都在開的位置燈是亮的就代表是正確接法)
