先說聲抱歉,已看過網路上一些教學文章,但還是有點疑慮,故想再次請教

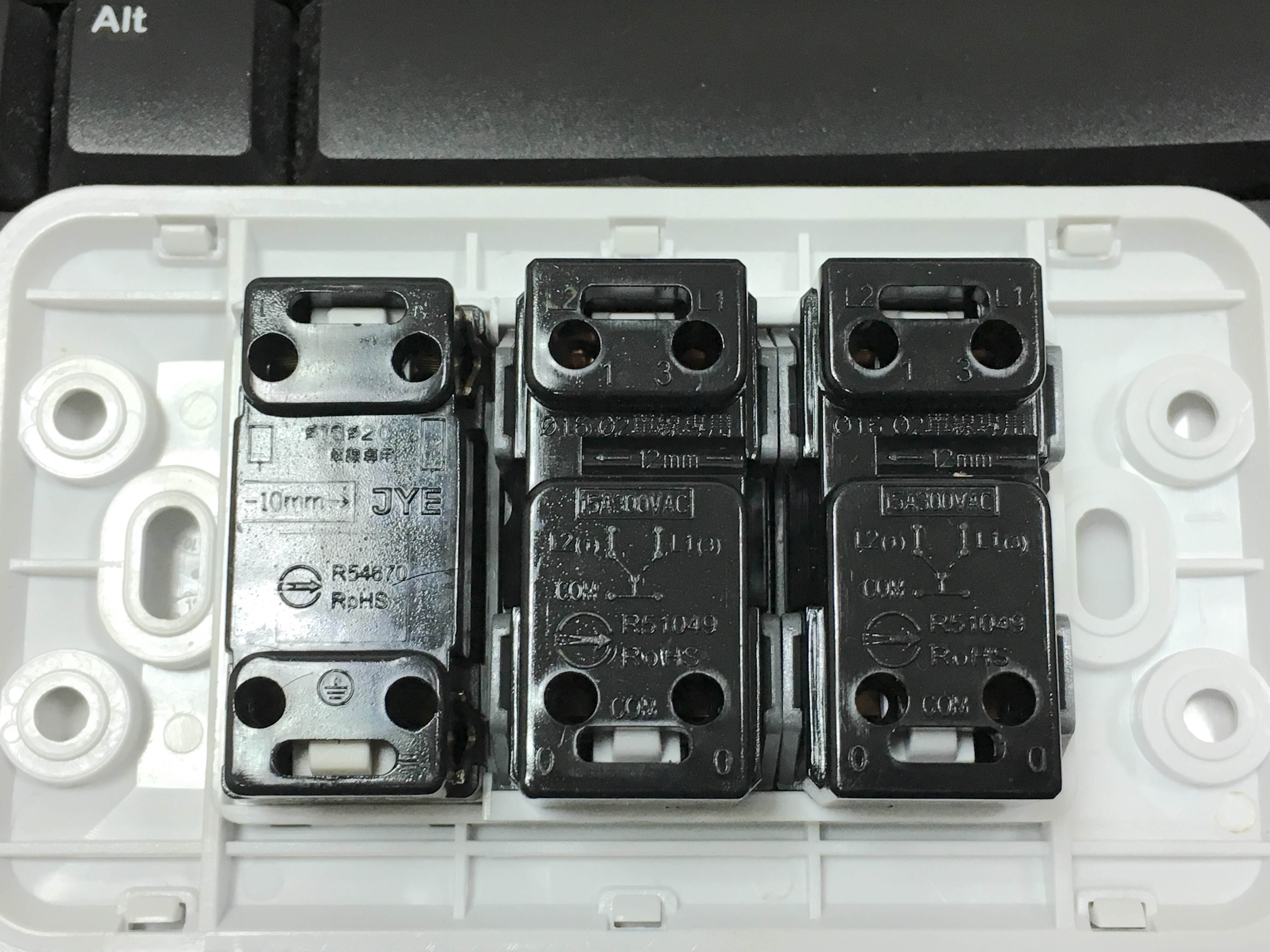

最近想在家中DIY一個2開關1插座,

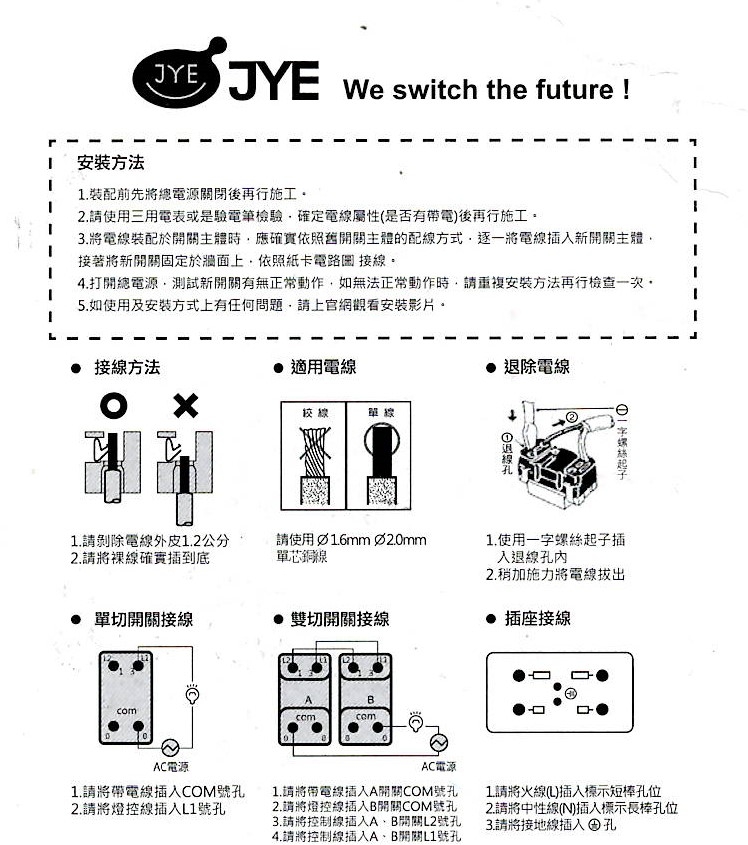

說明書上指示單切開關做法為-帶電線插入COM號孔, 燈控線插入L1號孔

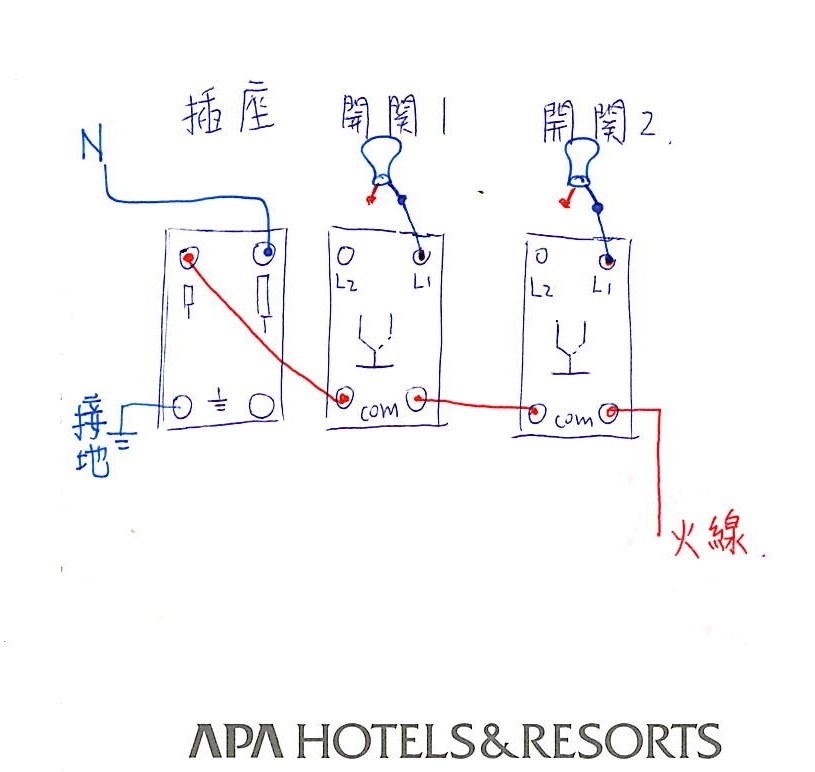

我的疑問是, COM號孔會被火線延伸給佔據,這樣我燈泡上的第二條電線是該怎麼接呢? orz

2019-06-04 6:50 發佈

文章關鍵字插座接線方式網路教學文章 L1號 COM號孔疑問燈控線電線做法家中

qazenmmm

qazenmmm
個人積分：8分
文章編號：73428063

8分

2樓

2019-06-04 7:28

你那樣接就可以了，第二個com空著

donjason

donjason
個人積分：1491分
文章編號：73428895

1491分

3樓

2019-06-04 9:02

燈泡上面用的線一條是開關這邊過去的控制線(也就是L)，另一條就是中性線(也就是N)。

一對夫妻到動物園，看到了大狒狒時，妻：真奇怪，愈難看的動物愈多人看。夫：不要叫這麼大聲，大家都在看妳

YAWOLF

YAWOLF
個人積分：163分
文章編號：73430653

163分

4樓

2019-06-04 10:46

版主應該是誤會那個開關接線圖的意思了，接線圖上的那個類似太極
的符號並有註明AC電源，他的意思並不是指一條線從COM接到燈具。
而是指AC電源的火線和中性線兩條線，太極符號上接往COM的那條是火
線，接往燈具的是中性線，這兩條線是分開的沒有接在一起。

bestalfred

bestalfred
個人積分：1074分
文章編號：73438194

1074分

樓主

2019-06-04 19:20

YAWOLF wrote:
版主應該是誤會那個...(恕刪)

donjason wrote:
燈泡上面用的線一條是...(恕刪)

真的很感謝你們的解惑! 也猜中我誤解了圖說

修正如下,將燈泡的第二條線接至N中性線共線,應該就沒錯了吧!?

YAWOLF

YAWOLF
個人積分：163分
文章編號：73440346

163分

6樓

2019-06-04 22:19

bestalfred wrote:
修正如下,將燈泡的第二條線接至N中性線共線,應該就沒錯了吧!? (恕刪)

沒錯。

bestalfred

bestalfred
個人積分：1074分
文章編號：73442599

1074分

樓主

2019-06-05 6:50

YAWOLF wrote:
沒錯。...(恕刪)

感謝你!!
