抽水馬達單切改雙切問題

j87614

6分

樓主

2019-01-28 21:07

小弟最近想把這個抽水馬達開關改成雙切
請問個位前輩我畫的配線圖是否正確（看他接線好像是使用110v

還有是否需要加裝漏電斷路器呢？

抽水馬達單切改雙切問題

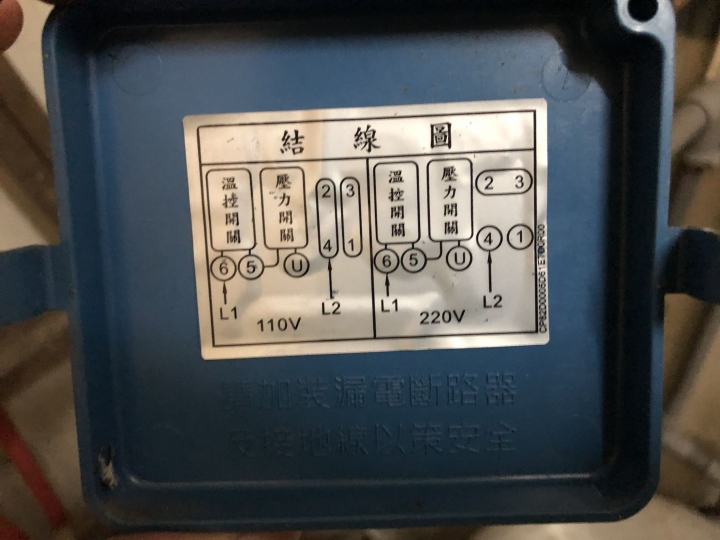

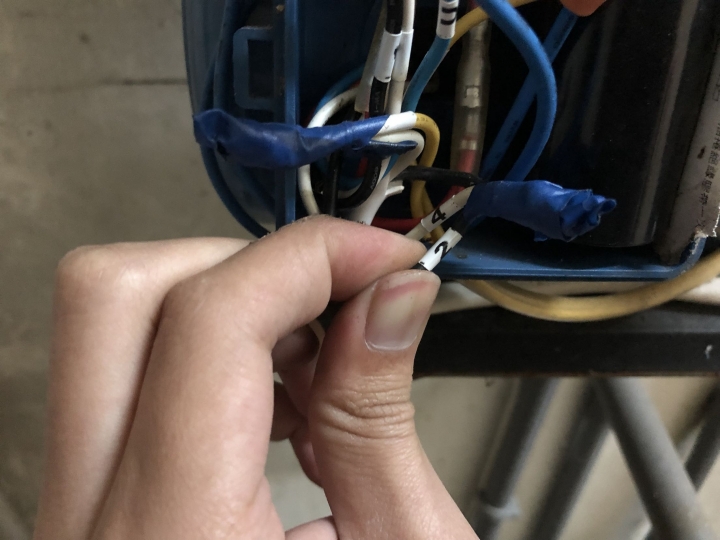

以上是他原先配線

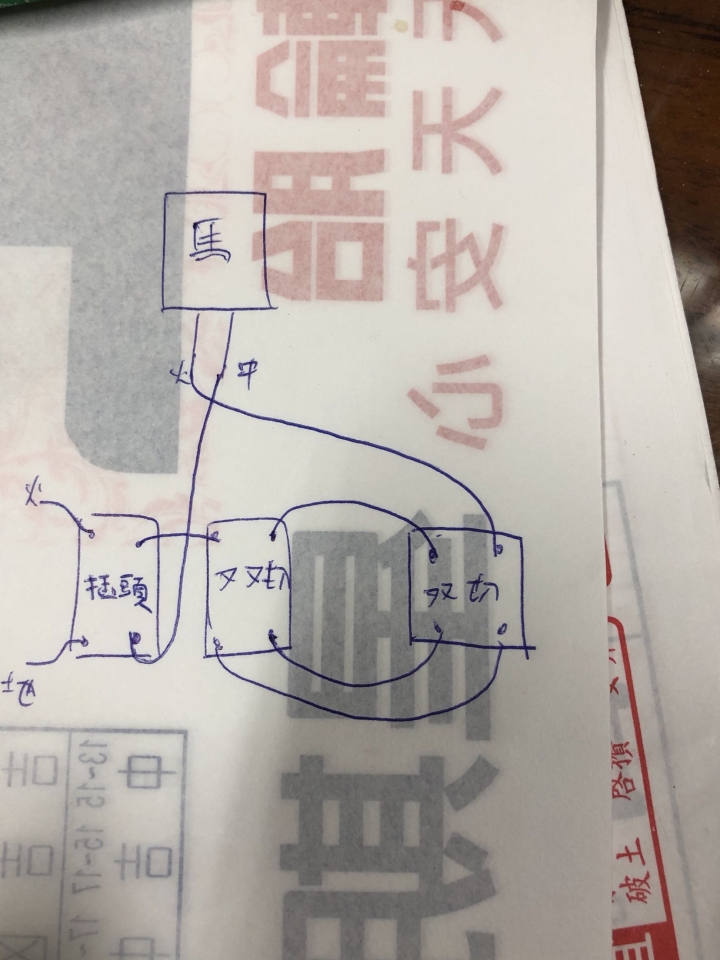

這張是小弟畫的配線圖想請前輩看看是否正確

手機排版見諒

2019-01-28 21:07 發佈

gec

110分

2樓

2019-01-28 21:40

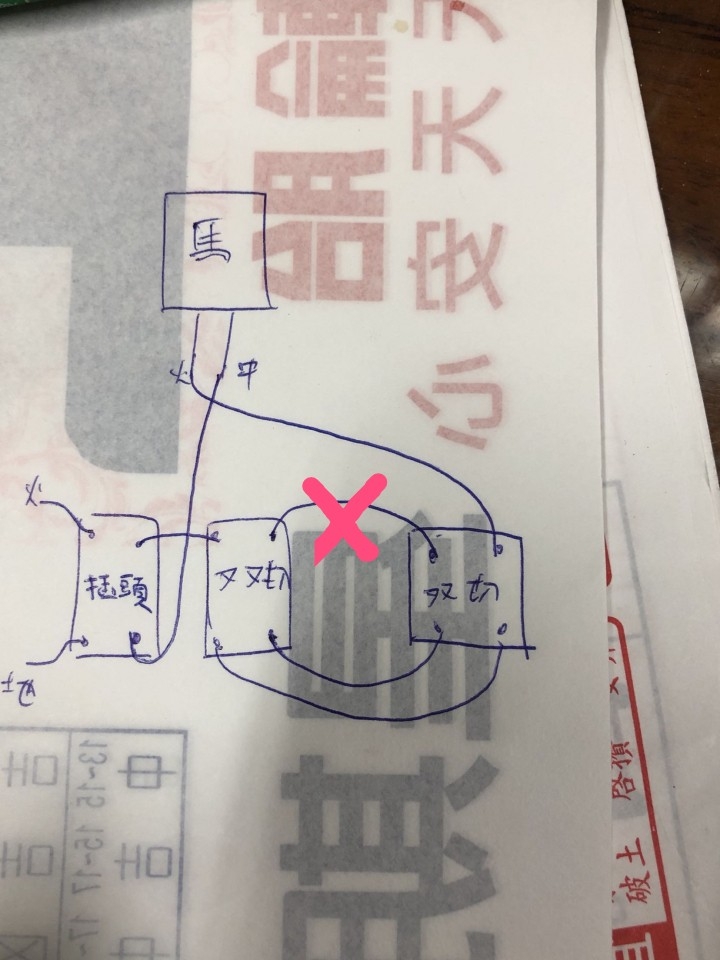

多了一條線，很少用手機畫圖只有用口述，火接開關0，另一個開關0接馬達火，開關13接另一個開關13，(開關0接開關0是多的)，這樣會不停的轉，怎麼切都會轉，無法關

gec

110分

3樓

2019-01-28 21:42

忘了說，開關如果沒有0，1，3那就是你買錯開關了

14分

4樓

2019-01-28 21:48

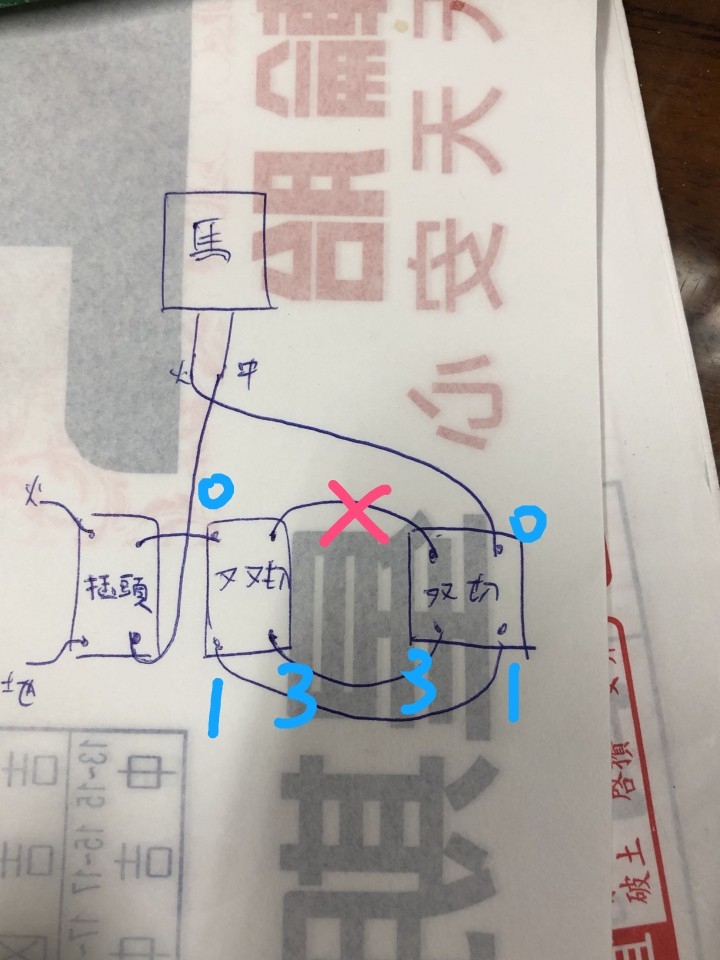

多一條線...雙切開關背面有0，1，3的標記

j87614 wrote:
小弟最近想把這個抽...(恕刪)

5分

5樓

2019-01-28 21:58

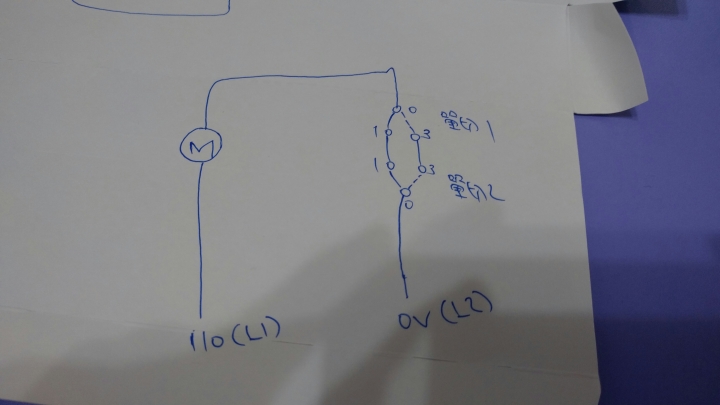

照你的意思要2個雙切開關的接法是這樣。但接上後是怎麼切都不會停喔

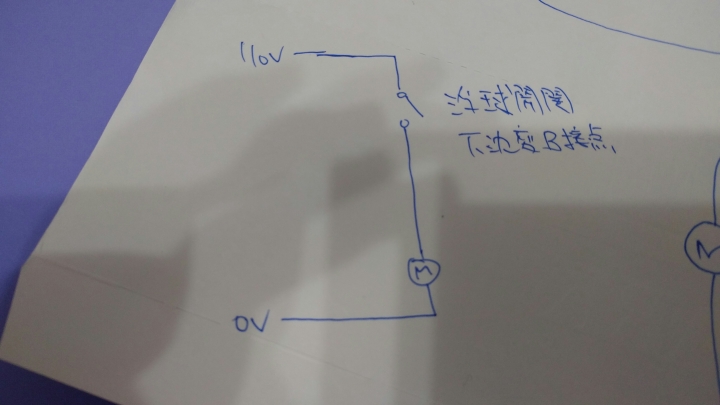

忘了說如果是抽水馬達建議裝浮球開關控制連單切都不用裝了。浮球開關本身就等於單切開關的功能

jk300

6598分

6樓

2019-01-28 23:50

j87614 wrote:
小弟最近想把這個抽...(恕刪)

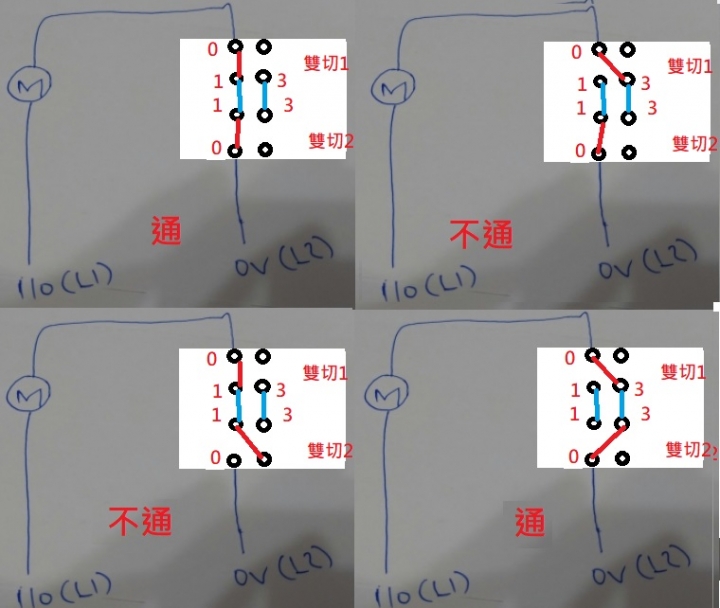

雙切部分
1接1,3接3
或者
1接3,3接1
兩者都可

漏電斷路器很多人都沒裝
我家也沒有~

接線部分是沒啥問題~
結案~
