新建案電箱請教(配電高手請進)

love512rx
個人積分：186分
文章編號：71606779

186分

樓主

2019-01-04 22:14

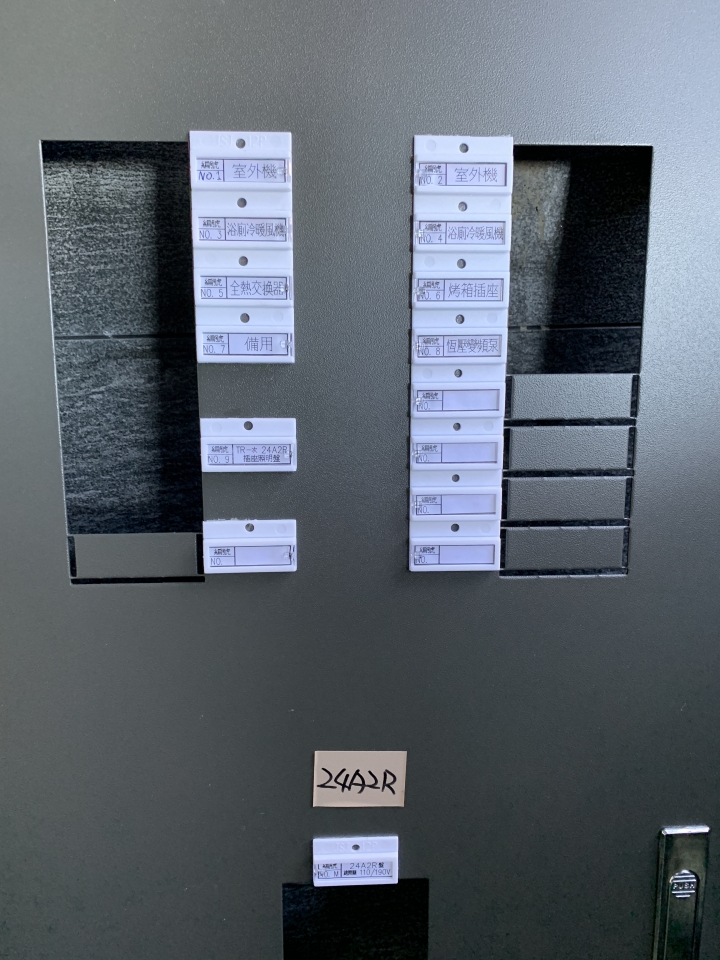

請問這種電箱分的滿細的
有室外機烤箱插座等等
都是獨立迴路嗎還是不是?要怎麼看阿?
請問裡面的黑藍紅顏色的配置
是有什麼原因嗎還是只是比好看而已?
這種電箱安全性有比較高嗎?
現在的建案都是這種電箱配置嗎?
還是電箱也有根據建案等級來分等級嗎?
有的話?怎麼區分?
本人不是這類專家有請高手解答
話說這電箱是在後陽台不是在客廳會有差嗎
感謝

新建案電箱請教(配電高手請進)

新建案電箱請教(配電高手請進)

新建案電箱請教(配電高手請進)

新建案電箱請教(配電高手請進)

2019-01-04 22:14 發佈

文章關鍵字新建案電箱請教電箱烤箱插座室外機裡面等級建案等級原因配置黑藍紅顏色

隨風浮雲
個人積分：4952分
文章編號：71607226

4952分

2樓

2019-01-04 22:53

love512rx wrote:
請問這種電箱分的滿...(恕刪)

三相四線式的電盤，紅黑藍是R S T 相、白是 N相，綠色是接地。

有二種可能，一個是工業宅，申請的是三相四線式工業電，二是台電送中壓電到大樓地下室的變電站，轉三相四線式到你的電盤。

不過你這個電盤還帶ATS，這到是在純住宅很少見，目前消防法規應該是還沒看到高樓層的供電也要緊急發電機供電，也許是建商特別設計，不過工業宅和住商混合宅到是有需要。

另外是不是獨立迴路，是要看後面拉出去的線，而不是看電盤。

mask0704

mask0704
個人積分：3375分
文章編號：71614393

3375分

3樓

2019-01-05 16:42

這電箱很棒啊...
普通家裡想要這麼高的配置還很難耶...
要是礦機流行時...這種配置可以滿屋子礦機了...
只是你的110v應該還有一個電箱吧？難道還要自備變壓器？

loissswang
個人積分：1分
文章編號：71615221

1分

4樓

2019-01-05 18:11

不好意思，借用版主的文章。

最近也有重新配電，可否請板上的高手，幫忙看看這配置有沒有什麼問題呢？

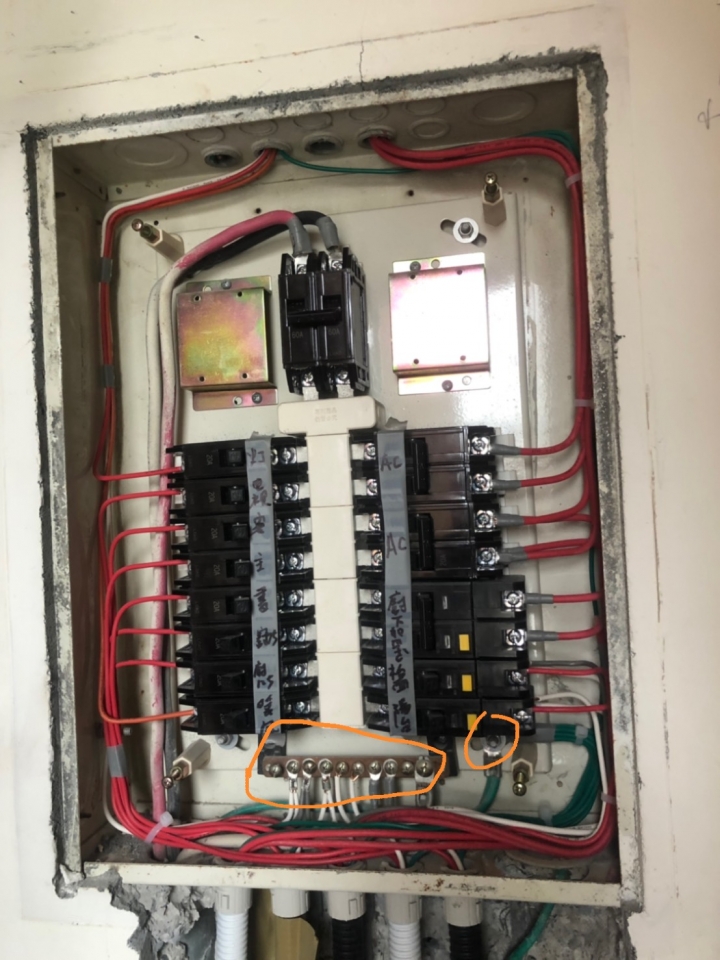

1. 請問下圖黃框處是四線進對嗎？
紅線；火線
黑線：火線
白線：中性線（水線）
綠線：地線
不曉得這樣對嗎？

2. 請問下圖需要將水線跟地線相接嗎？

3. 請問下圖是2組220V共用一個無熔絲開關嗎？
一般會這樣處理嗎？

非常感謝！

隨風浮雲
個人積分：4952分
文章編號：71615608

4952分

5樓

2019-01-05 18:52

loissswang wrote:
不好意思，借用版主...(恕刪)

1.對。
2.如果的你接地是有做確實，可以不用對接。
3.不會有太大的問題，因為一般家庭的220是用來接冷氣。

烏龍綠半糖去冰

烏龍綠半糖去冰
個人積分：37分
文章編號：71615711

37分

6樓

2019-01-05 19:04

loissswang wrote:
不好意思，借用版主...(恕刪)

4線沒錯不過一般都稱為單相3線 N相(白色)&接地(綠色)不計相數,2個負載共用一顆NFB不建議,不過電盤已經插滿如果真要用只能在上面SP的地方加一顆2P20A的NFB再從主NFB二次拉線過去,N相與接地不需並聯

loissswang
個人積分：1分
文章編號：71616028

1分

7樓

2019-01-05 19:39

太感謝各位了！

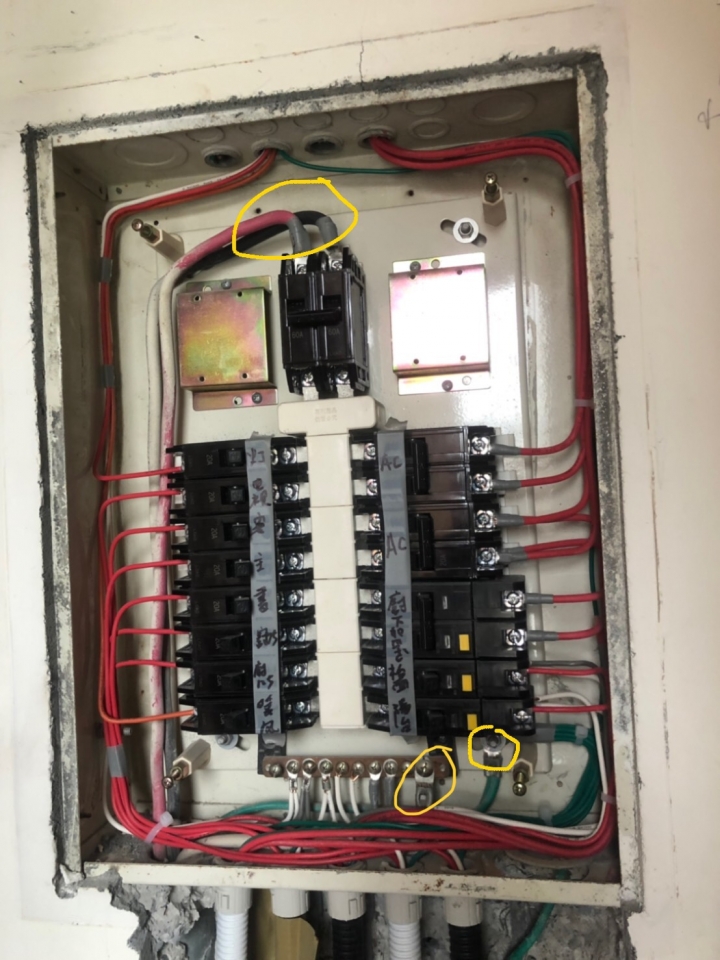

請問是類似下圖這樣嗎？

烏龍綠半糖去冰

烏龍綠半糖去冰
個人積分：37分
文章編號：71616337

37分

8樓

2019-01-05 20:11

loissswang wrote:
太感謝各位了！請問...(恕刪)

剛仔細看了一下那個SP的地方跟NFB固定孔的距離有點落差,可能墊高片下面有4個螺絲孔如果沒有可將墊高片拆掉,直接用鑽頭螺絲固定NFB的固定片

loissswang
個人積分：1分
文章編號：71616394

1分

9樓

2019-01-05 20:17

烏龍綠半糖去冰 wrote:
那個SP固定孔是上...(恕刪)

太厲害了，非常感謝你的幫忙，謝謝。

love512rx
個人積分：186分
文章編號：71616852

186分

樓主

2019-01-05 21:05

隨風浮雲 wrote:
三相四線式的電盤，...(恕刪)

這是一棟有24F的新建案
至於權狀是工業住宅還是不是這不清楚了
不過電箱應該是有特別設計吧
因為一坪不便宜
且此建案低樓層也有灑水系統
因有接到此案別的部份
施工途中有看到
覺得很高級拍下來
請問這種電箱在別的建商可以跟建商加錢用這種的嗎
跟一般的電箱比較有比較安全嗎?
有必要換嗎?還是不需要?
