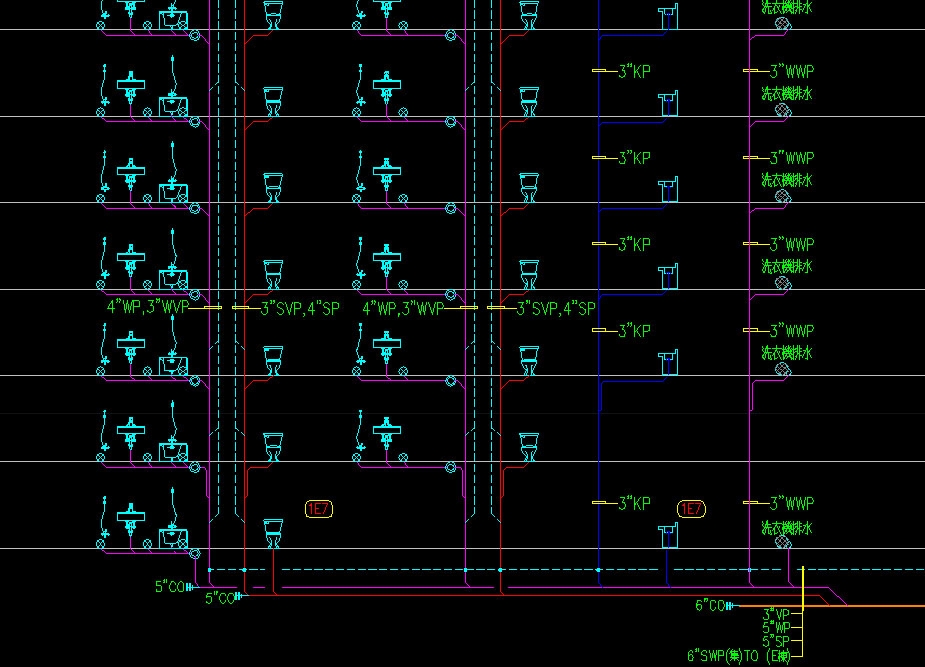

各位專家們，可以麻煩幫我看一下這張排水設計圖有沒有問題嗎？這是5樓電寓，沒有地下室，一樓是停車場（公共空間），2樓到5樓是格局相同的住家，目前是看2樓的房子，想請問這2樓的排水回流冒泡的機率高嗎？謝謝大家
但從事建築相關工作
圖面看起來一層有
四套馬桶接SP管至汙水處理設施
四套浴室洗手台跟落水頭接WP管至汙水處理設施
四套水槽排水接WP管至汙水處理設施
(四套水槽排水應該是廚房水槽跟陽台設備排水是嗎?沒看到陽台地排)
蠻多廠商偷懶把陽台設備排水跟地排接RP雨水管直接至公共排水溝流放
常常會造成回流冒泡的通常就是這邊
圖面判斷應該是一層兩戶的五層公寓,是嗎?
圖面該有的通氣管也有畫
管徑也是合理
垂直幹管4"接至水平幹管5"
末端也有繪製檢修清潔口
1F為停車空間剛好,日後檢修清潔方便
但從實務來說
工地施工是否有照圖配管
且施工上是否確實
還有最重要的就是設備
這點一般用戶通常最有感
比如浴室地板排水是否有做總存再接WP管
傳統就是一顆平頭不鏽鋼落水頭直接接WP管了
在防臭跟防蟲上都是最差的
(也是有平頭防臭防蟲的小落水頭,但總存還有其他優點)
馬桶跟洗手台盆器品牌就不多加敘述了
樓主的問題"2樓的排水回流冒泡的機率高嗎？"
這點牽扯到我前面說的施工是否確實
比如說水平幹管的斜率抓得不夠
或是幹管的路徑過長或迂迴等等的
都是無法在圖面上看出來的

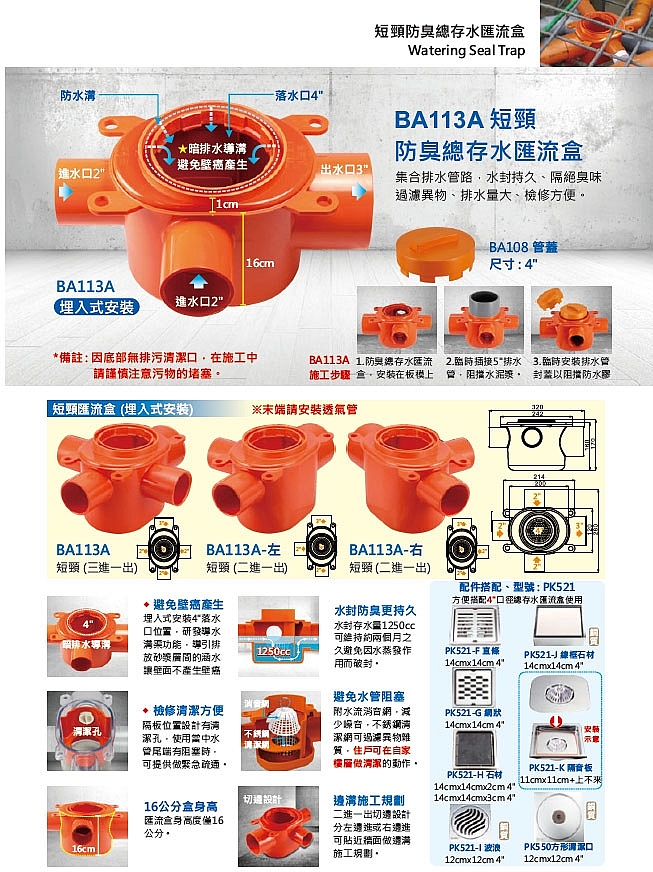

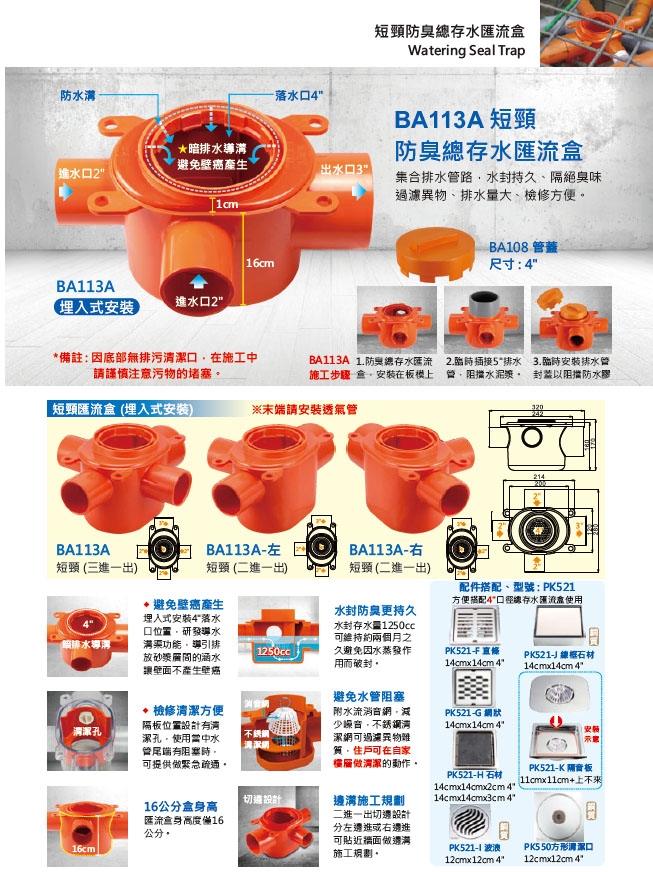

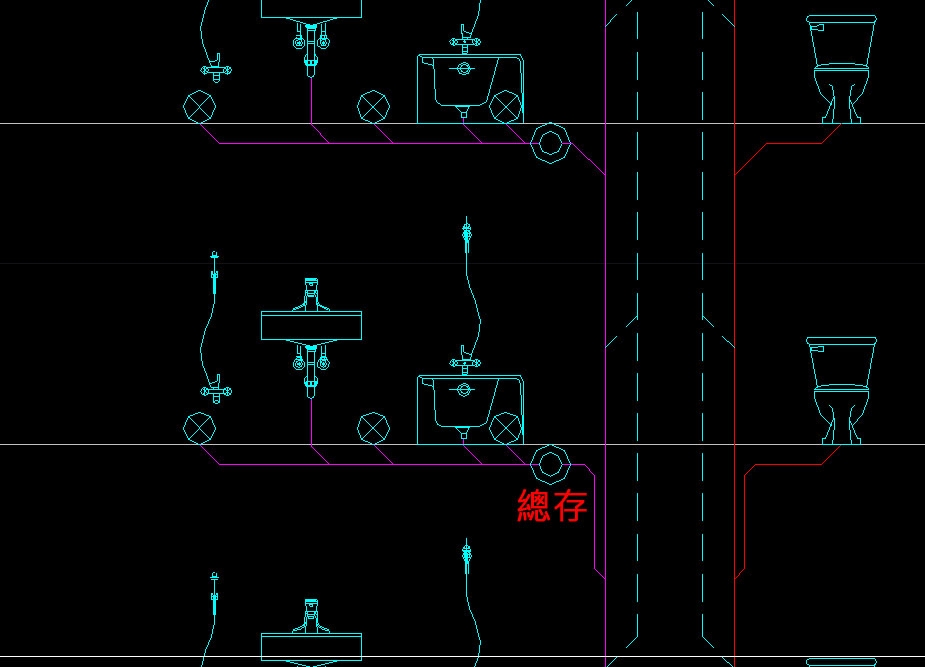

不過我還是衷心建議浴室設置地排總存
概念跟馬桶與水槽的存水彎很像
防臭又防蟲
且日後的維護與清潔上很方便
也不容易造成阻塞
有重要的飾品掉進排水裡面
還有機會可以從總存拿出
等等許多好處
市面上品牌也蠻多的
可以在GOOGLE看看
樓主也可以住意一下給水系統
一般住戶都會注意排水系統
給水簡單來說能否做到分層分戶獨立給水
(通常公寓跟大樓都會有,透天比較需要特別注意)
以及有無設置給水系統的恆壓馬達
施工面給排水管跟鋼筋與模板之間的關係
就太深奧了,我就不再贅述了
如果自地自建就可以要求營造單位
但跟建設公司買,施工面就很難要求了
其他我有遺漏或是錯誤的地方
再請其他專業的先進補充與指導,謝謝
1.圖中二樓也是共用主幹管，這樣算獨立管線嗎？還是獨立管線的意思是什麼呢？
2.2樓是否都沒有排氣管呢？我看圖中3-4-5樓的共用主管有畫排氣管，但2樓沒有，是二樓不需要嗎？

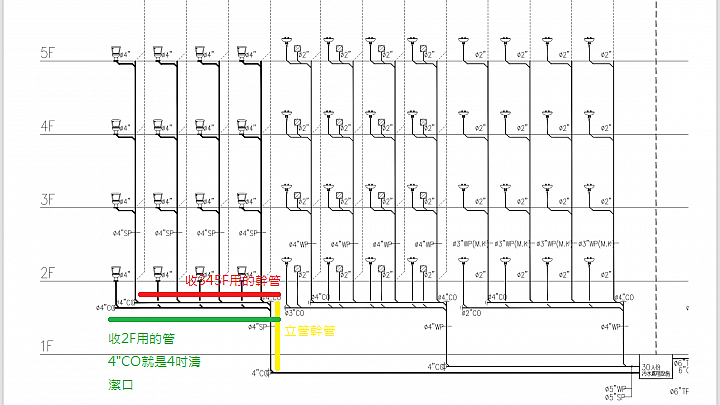

圖怎麼看我已經標示上去，SP補充就是大便管的英文
會不會逆流到灌?
圖面上：機率小 工作面上：有一定機會 使用上：難保證
圖面上原因：樓上樓下的確是用不同的支管去收各戶的汙水，但原因是，現在的五大管線審圖不這樣畫，汙水審查根本不會過，所以他一
定要這樣畫。
工作面上：1.取決工班和現場工地主任的要求，因為工班會為了省事，只用一組紅色管收全部的汙水，反正驗收的承辦不會看這麼細，
就算看見，這也是可以改正的缺失，正常一天內就可以處理好，沒有被抓到就是我運氣好。
2.吊管配管的方式，順不順，用斜T還是用正T去開，還是90度彎頭還是雙45度去配都會有一定的影響。
使用上：住戶使用習慣不佳，什麼東西都往馬桶倒，菜渣，內褲，內衣，衛生棉，只要幹管阻塞，轉折阻塞，不用想一定從低樓層開始噴。
這是小弟目前還在相關行業的經驗，可以在馬桶裡面挖出的東西太多種類了。
什麼總存那些的，只是清潔方便，還有噴發的時候可能從總存先噴，馬桶不一定噴，但他噴的內容物不變。
要我的經驗和相關行業的經驗來說，預算符合買的下去才是重點。在可以入手的前提下，我是絕對不考慮二樓的房子。因為真的要是塞到立管，可能要打開維修的也通常是2樓的管道間。
