更換插座的線該怎麼接?

太陽背後的太陽

太陽背後的太陽
個人積分：37分
文章編號：70755370

37分

樓主

2018-11-03 16:41

請教各位，
因為家裡插座老舊，想要更換家裡的插座面板。
但是拆開來之後發現連接線的數量不同。
這種情況應該要哪條洞接哪條洞?!

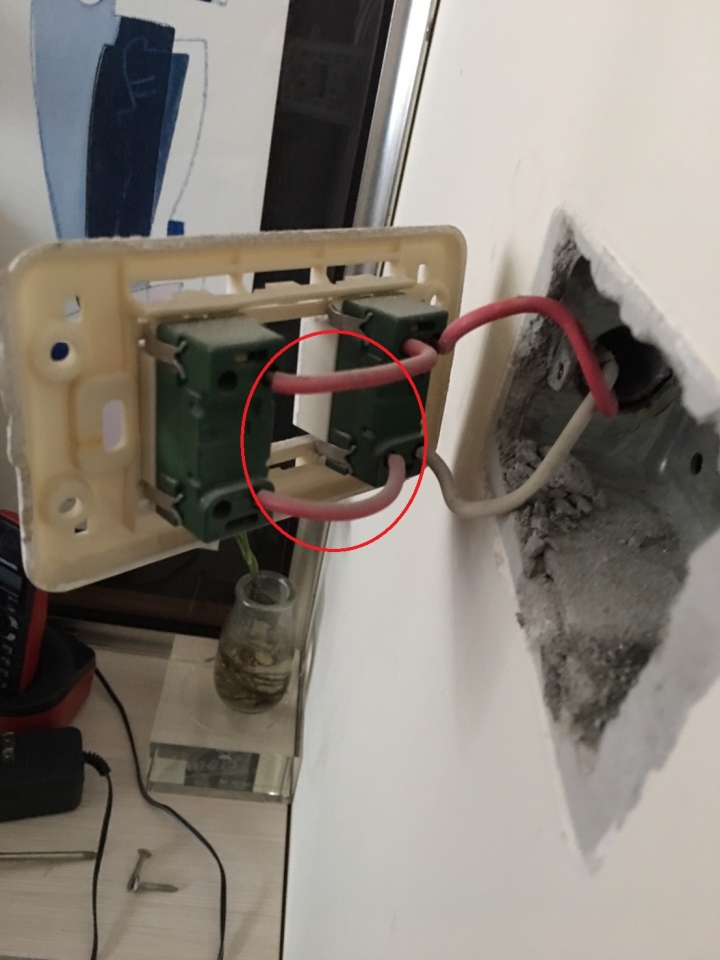

這是拆開後的現況
更換插座的線該怎麼接?

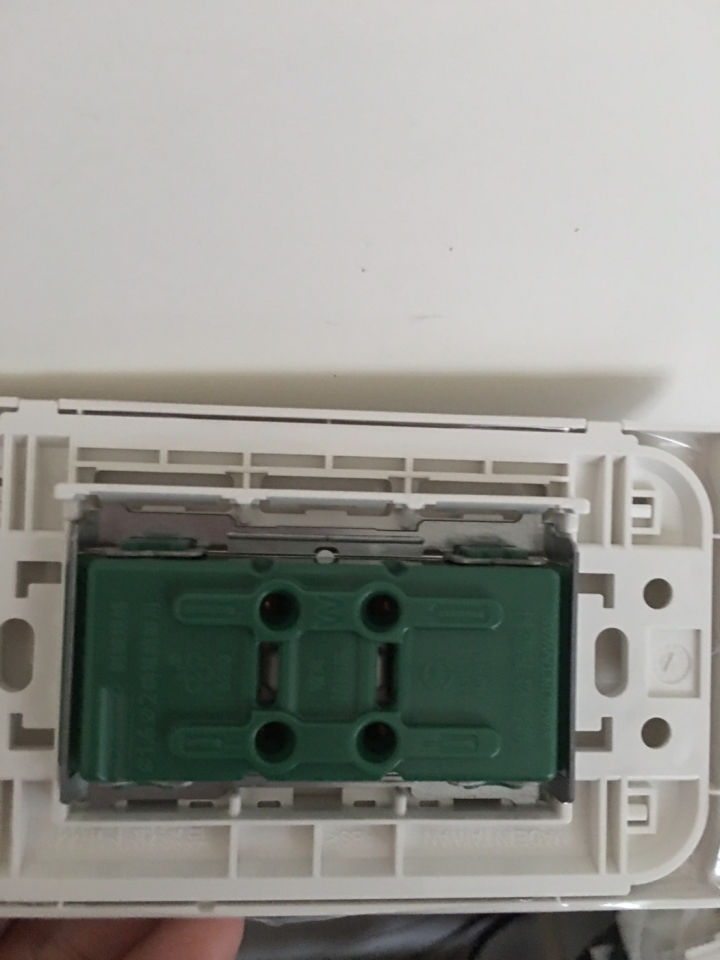

這是新插座的孔洞

2018-11-03 16:41 發佈

文章關鍵字插座

unlocker

unlocker
個人積分：1275分
文章編號：70755797

1275分

2樓

2018-11-03 17:30

太陽背後的太陽 wrote:
請教各位，
因為家裡插座老舊，想要更換家裡的插座面板。
但是拆開來之後發現連接線的數量不同。
這種情況應該要哪條洞接哪條洞?!
這是拆開後的現況
這是新插座的孔洞

沒經驗的話還是找水電來接吧

不要省小錢結果花大錢

w6016

w6016
個人積分：41分
文章編號：70755826

41分

3樓

2018-11-03 17:34

W的接白線，紅線接端的符號

faxio

faxio
個人積分：3775分
文章編號：70755840

3775分

4樓

2018-11-03 17:36

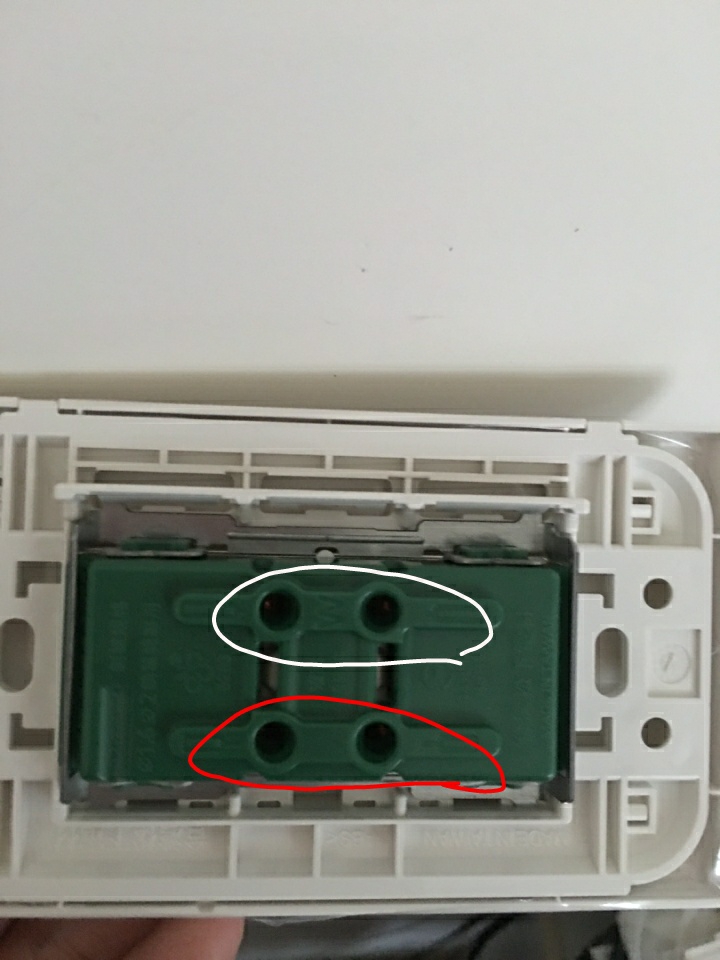

管路出來那兩條線，
白色插上面兩孔任一孔，紅色插下面兩孔任一孔，
記得把總開關關掉再操作

NewSoul

NewSoul
個人積分：505分
文章編號：70756129

505分

5樓

2018-11-03 18:08

faxio wrote:

管路出來那兩條線，...(恕刪)

正解
退出舊線要小心
退一個舊的就直接插到新的去
避免裸露的兩條線互碰

太陽背後的太陽

太陽背後的太陽
個人積分：37分
文章編號：70756244

37分

樓主

2018-11-03 18:21

再跟各位大大確認一下～

問題一:那原先這兩條紅色連接線，就不需要了嗎?

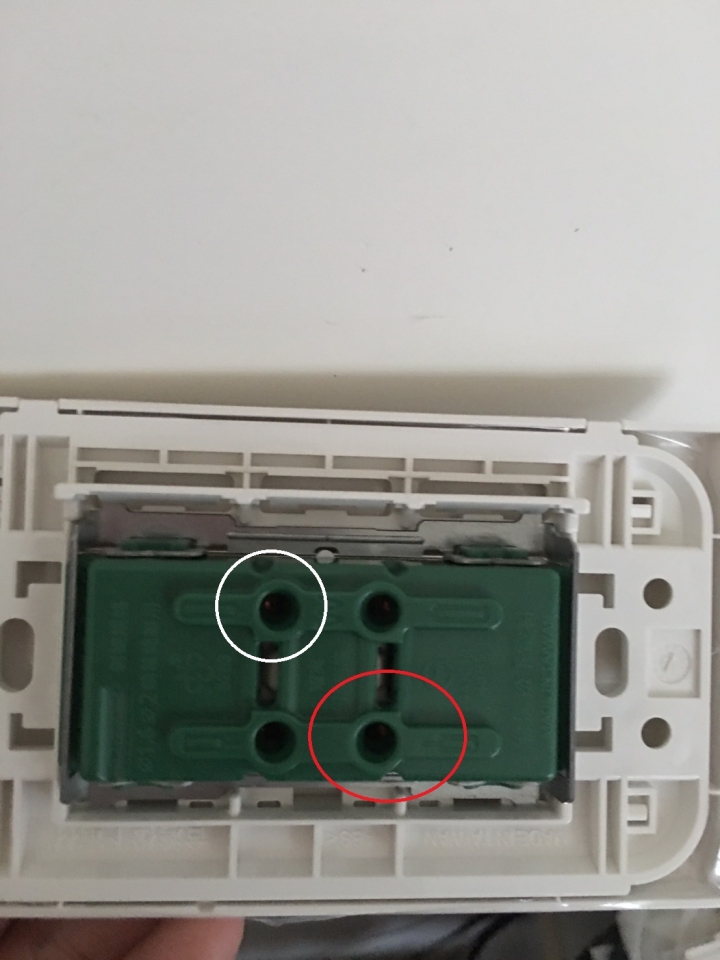

問題二:管路出來那兩條線，我如下圖這樣連接是可以的囉?!

N年前曾經自己換過開關座，但是因為年份已久，又不是常常自行作業，
所以再次上來跟各位前輩確認一次︿︿。

今日因為已天黑不便關掉總電源，明天白天再來試試了。

非常感謝各位前輩～

chiafukuo

chiafukuo
個人積分：73分
文章編號：70757130

73分

7樓

2018-11-03 20:01

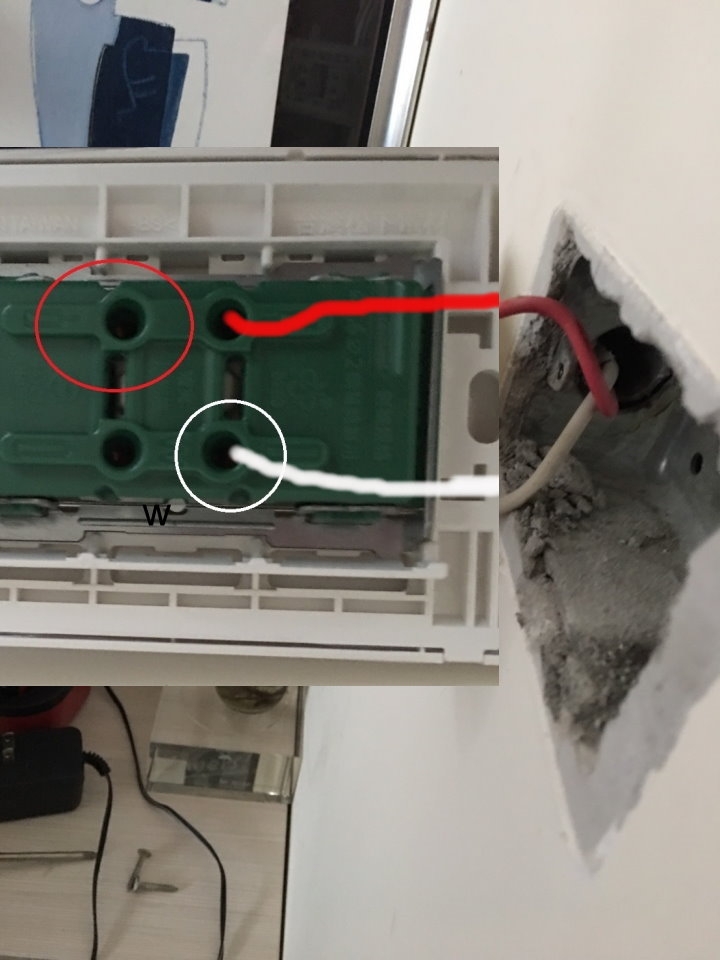

P圖給你參考

太陽背後的太陽 wrote:
請教各位，因為家裡...(恕刪)

Big-lp

Big-lp
個人積分：2370分
文章編號：70758066

2370分

8樓

2018-11-03 21:39

太陽背後的太陽 wrote:
再跟各位大大確認一...(恕刪)

你圈起來的那兩條紅線他就是跨接過來的
而你新買的插座他內部已經幫你通了不用再另外接線了
