客廳電灯開關的配線

coolma
個人積分：8分
文章編號：70378788

8分

樓主

2018-10-05 11:35

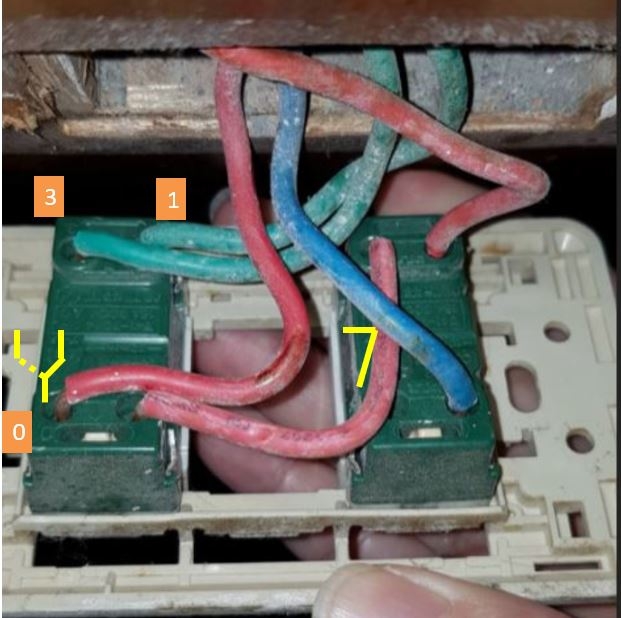

請問，我家裝簧已有十年了，最近想自行換灯具，並想換一下開關，可是拆下開關看了一下，傻眼了，如下照片，開關面板有兩個開關，右側開關作動時並無任何灯具開啟，當初裝潢師傅說是預留給我將來用的，所以我也沒多再意，左邊的開關，控制客廳電灯，開啟關閉一次，客廳灯具就會亮三個灯，再開關一次就會變成亮5個灯。電在電源開關拆下後看到的況是如照片中的樣子.

因為本人不是學水電的，所以接電的知識皆是靠 google 大神了解的。

請問，
A.那綠色線在 1,3 標示是指地線嗎？
B.圖片的紅色應是火線嗎？
C.藍色線應是接灯具的控制線對嗎？
D.右邊這個接線符號是指 Always 上下都是接通的嗎？
E.如果D 成立，那我的灯具不就應是一直都是亮著的？可是目前我卻可以由左側的開關來控制灯具開啟和關閉這是為什麼?

客廳電灯開關的配線

2018-10-05 11:35 發佈

文章關鍵字客廳電燈開關配線

0091

0091
個人積分：1276分
文章編號：70379419

1276分

2樓

2018-10-05 12:19

此面板有2個開關，分別控制2個燈具，一個是單切開關(藍)，一個是雙切開關(雙綠)。
A.那綠色線在 1,3 標示是指地線嗎？不是地線，雙切開關的控制線(表示還有另一個開關可以開關燈具)
B.圖片的紅色應是火線嗎？是
C.藍色線應是接灯具的控制線對嗎？是
D.左邊這個接線符號是指 Always 上下都是接通的嗎？應該是說：不是0,3就是0,1接通(開關切換時)
E.如果D 成立，那我的灯具不就應是一直都是亮著的？可是目前我卻可以由左側的開關來控制灯具開問和關閉這是為什麼? 同上，是雙切，表示2個開關控制1個燈具

coolma

coolma
個人積分：8分
文章編號：70379926

8分

樓主

2018-10-05 13:03

感謝樓上大大的回文

A.那綠色線在 1,3 標示是指地線嗎？不是地線，雙切開關的控制線(表示還有另一個開關可以開關燈具)
=>因為在客廳的灯我已找不到有第二組可以控制的，所以我才會認為那二條綠線是地線，其實如同大大說的，我想也有可能裝潢師傅把他接到另一組原本要設計的開關，只是最後沒做了而已。

D.左邊這個接線符號是指 Always 上下都是接通的嗎？應該是說：不是0,3就是0,1接通(開關切換時)
=>這一個問題點我說錯了，原問題應是說右側的開關，這樣的符號是指 Always 上下都是接通的嗎？因為上面並沒有 0，1，3的標示

E.如果D 成立，那我的灯具不就應是一直都是亮著的？可是目前我卻可以由左側的開關來控制灯具開問和關閉這是為什麼? 同上，是雙切，表示2個開關控制1個燈具
=>因為右側的開關無論是在 ON 或 OFF 的位置時，我的左邊的開關都可以控制灯具的 ON/OFF 所以才有欵問，當初這樣由左側接到右側開關的目的為何？

keckelly

keckelly
個人積分：212分
文章編號：70380332

212分

4樓

2018-10-05 13:35

右側應是單切開關，藍線另一頭沒接任何電器，所以無作用

chiafukuo

chiafukuo
個人積分：73分
文章編號：70384605

73分

5樓

2018-10-05 19:53

我的看法是如下樓主參考
a.左邊那兩條綠色線當初是拉雙切應是沒錯只不過用了"綠"色線讓你誤會若真是接地你不會現在才問
至於你說到燈具找不著令一個開關可以控制排除開關被封在板子內了就是在天花板 (出線口) 地方
改成單切使用但底下雙切仍照一般雙切插法
確定方法為把其中一條綠線拔掉只留一條看是否可以正常動作再換另一條試若均可以正常開關燈
就是上頭出線口廢了其中一條或兩條結在一塊
若拔了一條綠色線後不正常表示有一個開關你未找出
還是看出線口最準（若你看得到的話）

d.e -> google你沒看清楚單雙切的原理仔細再看看哪裡不同就明白了

chiafukuo

chiafukuo
個人積分：73分
文章編號：70384773

73分

6樓

2018-10-05 20:11

補充剛說不正確
a. "廢了其中一條" 忽略
d.e ->電源並聯非串連右邊那開關師父說是預留一組單獨燈具電源出口用的你沒接燈具罷了
單切也要電源.才會有電經過開關到燈具
