如何加裝插座呢

zero7237

zero7237
個人積分：0分
文章編號：68972358

0分

樓主

2018-06-17 18:40

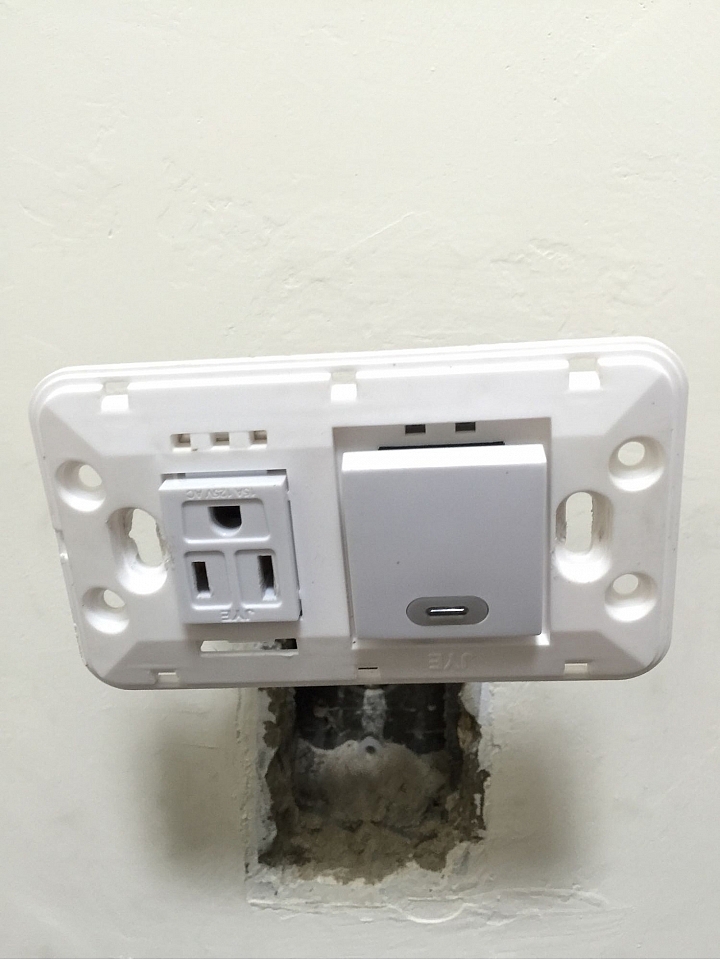

各位前輩小弟想在加裝一顆三孔的插座，該如何接線呢

2018-06-17 18:40 發佈

文章關鍵字插座

煙雲煙

煙雲煙
個人積分：950分
文章編號：68972555

950分

2樓

2018-06-17 19:11

zero7237 wrote:

各位前輩小弟想在加裝一顆三孔的插座，該如何接線呢

這種大面板設計的無法新增插座，必須整組換掉。

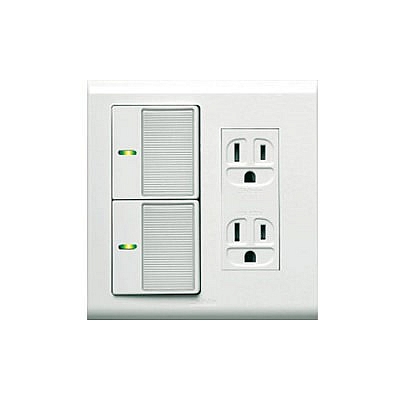

要換成類似下面圖片這種的。

R3-1123

======================================================================

A和B處必須以Wago 221-413做連接，因為要在單聯的空間裡安裝單開關接地雙插座，只能選用單體接地單插座，但是單體接地單插座的火線和中性線孔都沒有多餘的跨接孔可利用，單聯接線盒的空間也很難擠下2顆Wago快速接頭或是絞接單芯線。

Wago 221-413和222-413

======================================================================

可改選用單聯單開關 + 單聯單體接地雙插座，但是這樣要挖兩個單聯孔。

M7-1100 單開關

Panasonic WTFF1512WK 接地雙插座

======================================================================

或是改用M7-1223 雙開關接地雙插座

skybright2135

skybright2135
個人積分：14分
文章編號：68972692

14分

3樓

2018-06-17 19:27

1.首先要去買一個3孔插座、一個開關及一個3孔的蓋板，另外要準備絕緣膠帶及1.6mm的銅線
2.將原來的開關及插座拆下，原來的蓋板拿下後不用了。(因為原來的開關太大，無法再放入另一個插座)
3.依照圖案所示將2個插座及開關裝在新的3孔蓋板上，依照接線接好，再鎖在牆壁即可。

如果是我，我會只買擴充座、或3孔延長線就解決了。
