小米智能電燈開關接法求救

alexking.tsai wrote:
小弟的客廰牆壁有二...(恕刪)

alexking.tsai wrote:
小弟的客廰牆壁有二個...(恕刪)

alexking.tsai wrote:
小弟的客廰牆壁有二個開關
上面的開關可以控制客廰上方的1盞吊燈
下面的開關可以控制客廰上方天花板崁入式的4個螺旋燈泡
想從國際牌的螢光大開關改成小米Aqara的零火版智能開關
所以有從旁邊的插座拉了一條N水線過來接小米智能開關

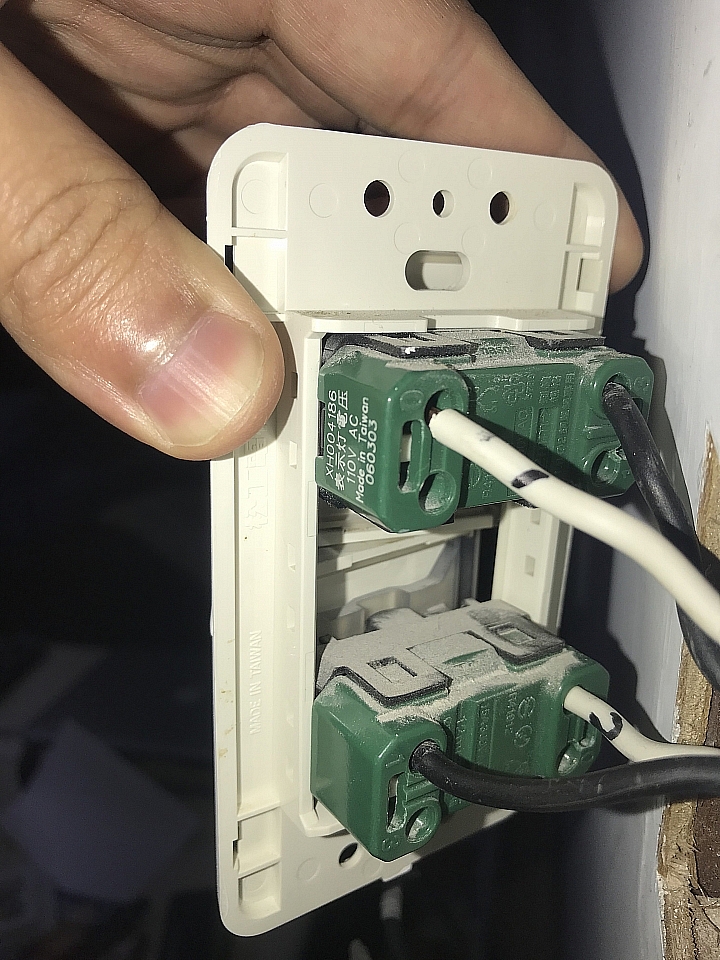

原本的國際牌開關接線圖
有寫數字的為火線，黑色為控制線，1為上方的吊燈，2為天花板崁入式的4個螺旋燈泡

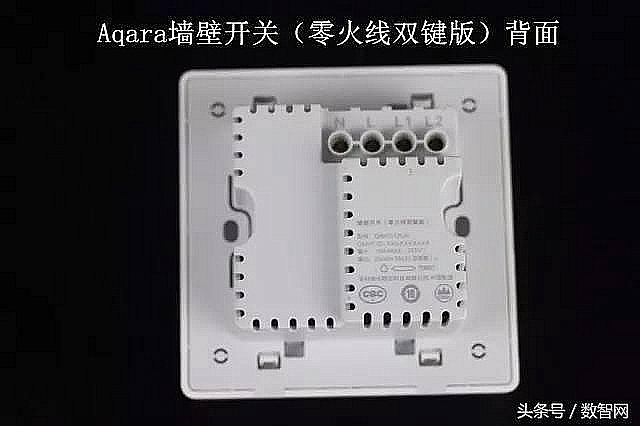

小米的Aqara接線圖


想請問要怎麼接，二盞燈才能正常動作，小弟試過以下幾種接法

一、1的火線接L，1的控制線接L1，2的控制線接L2，拉過來的水線接N
結果：上方的吊燈可正常開關，但是2的崁入式燈開關動作沒反應

二、2的火線接L，1的控制線接L1，2的控制線接L2，拉過來的水線接N
結果：上方的吊燈開關動作沒反應，2的崁入式燈在關閉時，會一直閃爍(之前裡面有120v的電燈時，有聽到爆一聲，然後120v的電燈就不會亮，後來換成240v的電燈後，就沒有爆，但在關閉時就會一直閃爍，亮->過二秒->滅->過二秒->亮->過二秒->滅)

三、1+2的火線都接L，1的控制線接L1，2的控制線接L2，拉過來的水線接N
結果：與上面第二種狀況一樣，看到閃爍就沒有打開開關試試看

已經卡了好幾天了，請幫忙，謝謝!

註：二個火線不是相同的一個斷路器

jk300 wrote:
alexking.t...(恕刪)

vWpMtbxz wrote:
請問你買小米開關~螺...(恕刪)

煙雲煙 wrote:
會是電壓的問題嗎？看...(恕刪)

alexking.tsai wrote:
jk300大大小弟...(恕刪)

要你去測哪條線有電
電壓值大概就好
印象中三用電表要測火線~
手要摸三用電表的黑色線
或者附近有沒有金屬物~

感覺跟驗電筆一樣
要摸驗電筆上面的金屬,
電壓值大概110上下
有誤差是沒差~
只是要辦別是否是火線
這邊有圖片參考
http://bbs.pigoo.com/thread-34815-1-1.html

通常紅色.黑色都當作火線
白色當中性線

為什麼要有2個迴路在這裡!?
白線就一定是火線有帶電!?
既然黑色不當火線!?
那它一定存在某些疑問~
火線跟中性線會短路~跳電

開關不是一樣嗎!?
為何是20跟85
而不是一樣值!?
你不覺得有點奇怪!?

所以先釐清,這5條線~
本身誰有接近110V
再去了解它的迴路~

會不會!?
一個迴路它是頭(火線)
一個迴路它是尾(中性線)
所以才導致2個迴路!?
假如真的是降~
用小米~
可能還要改電燈的線~

alexking.tsai wrote:
---------...(恕刪)

可以先釐清一個問題嗎
誰是火線

三用電表的紅色線碰觸一條電線
手摸三用電表的黑色線

白色兩條
黑色兩條
還有拉來的n
誰是火線

照網址去測
有80V以上都當火線
你現在是雙切
所以一定要拔掉開關，再測線

只有火線比較容易分的出來
如果火線都不知道
後續都不用談
