請問有人是用emt管配線，直接去接釘樓頂板的軌道燈軌嗎？好像軌道若是有垂吊下去比較沒問題，不垂吊的話，是emt管直接去撞軌道條嗎？

謝謝大家

2018-05-07 14:45 發佈

文章關鍵字樓頂板軌道

無敵雄雄

無敵雄雄
個人積分：436分
文章編號：68438187

436分

2樓

2018-05-07 15:25

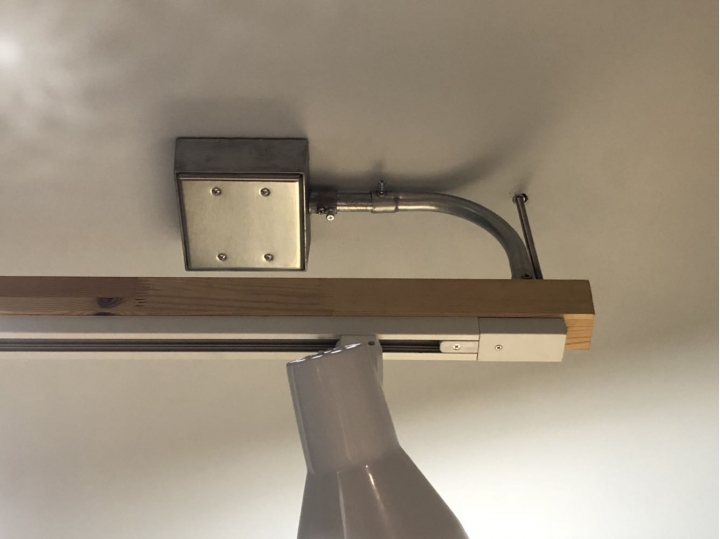

軌道直接鎖天花通常是配管到軌道旁邊然後進集線盒 (四角或六角) 然後再從集線盒接到軌道
當然你也可以直接配到軌道旁線直接接到軌道內這樣少了接線盒會比較俐落

軌道燈要注意如果你做日字型千萬要記得把一個轉角裡面的銅片拿掉不然會短路喔!

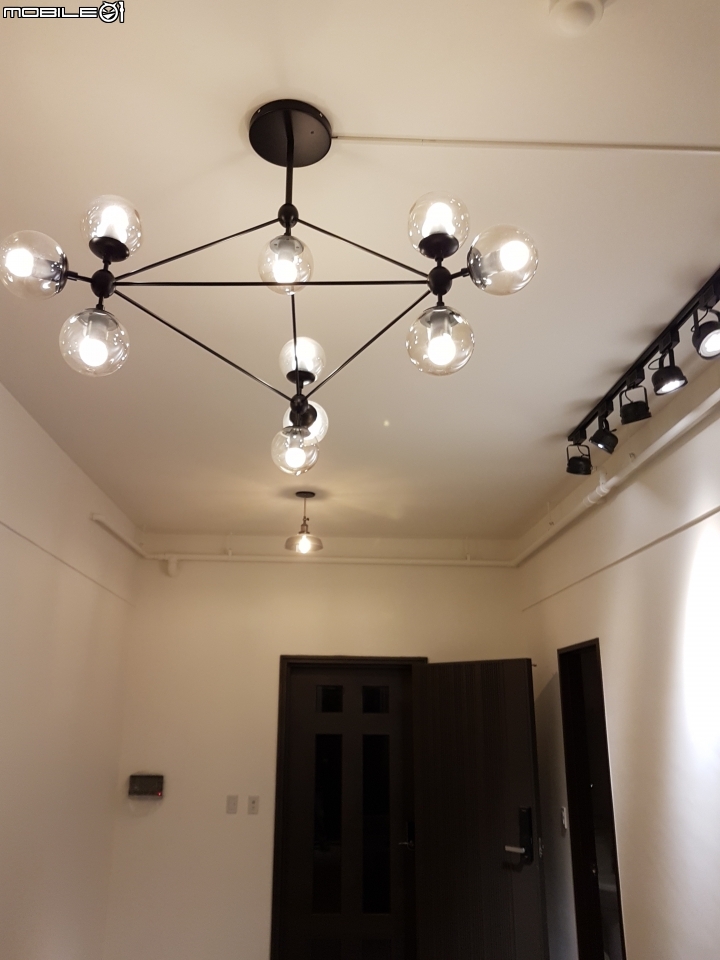

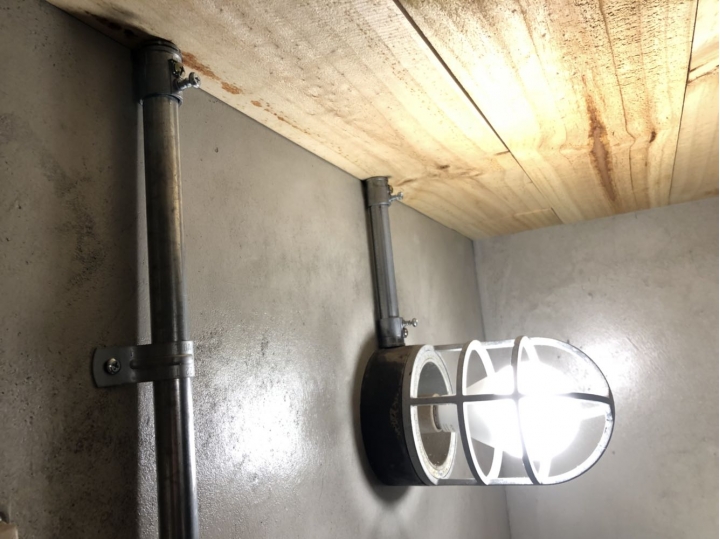

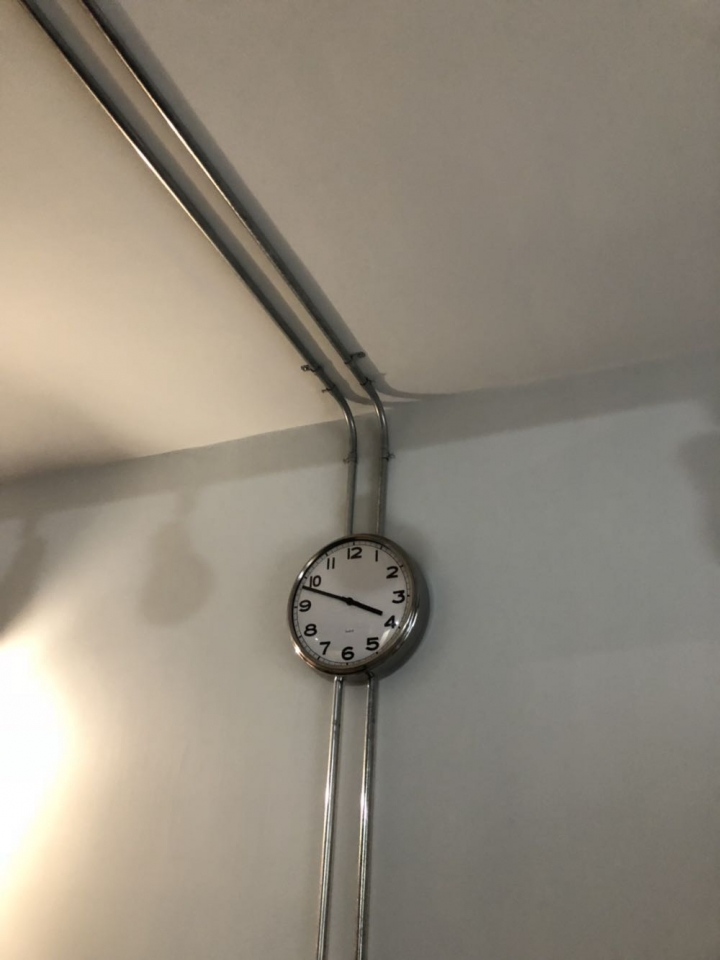

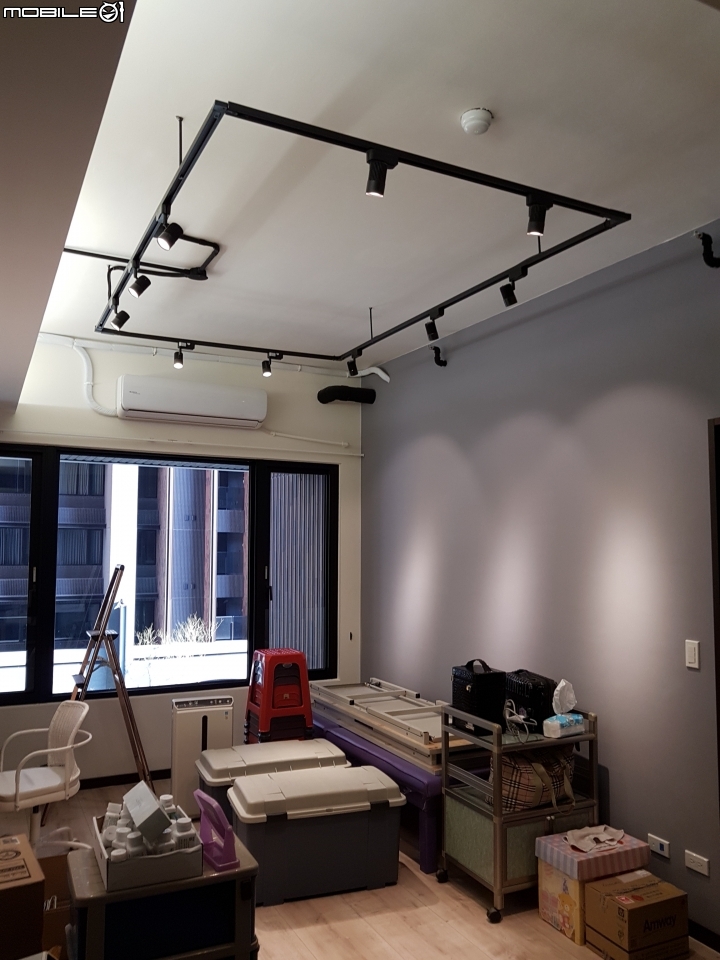

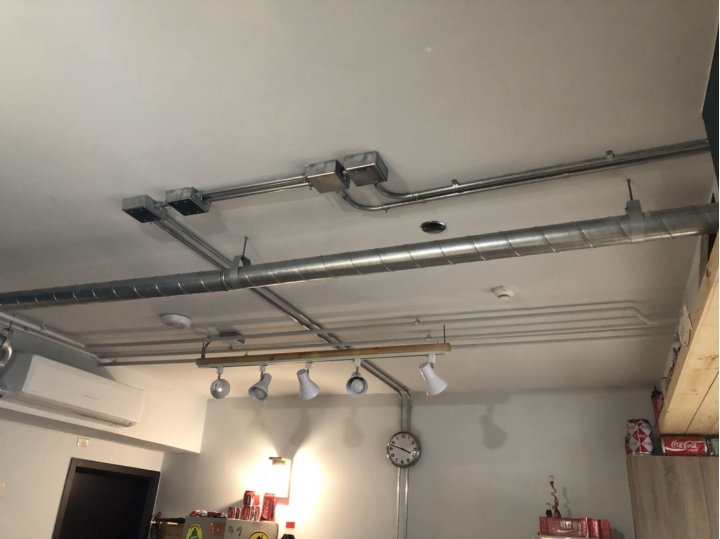

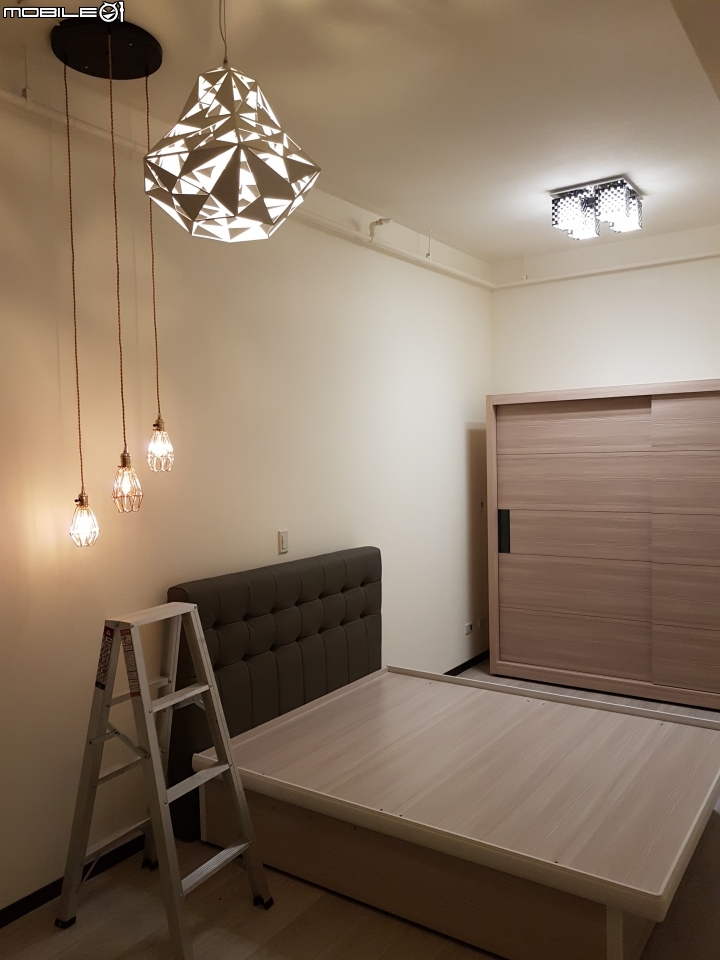

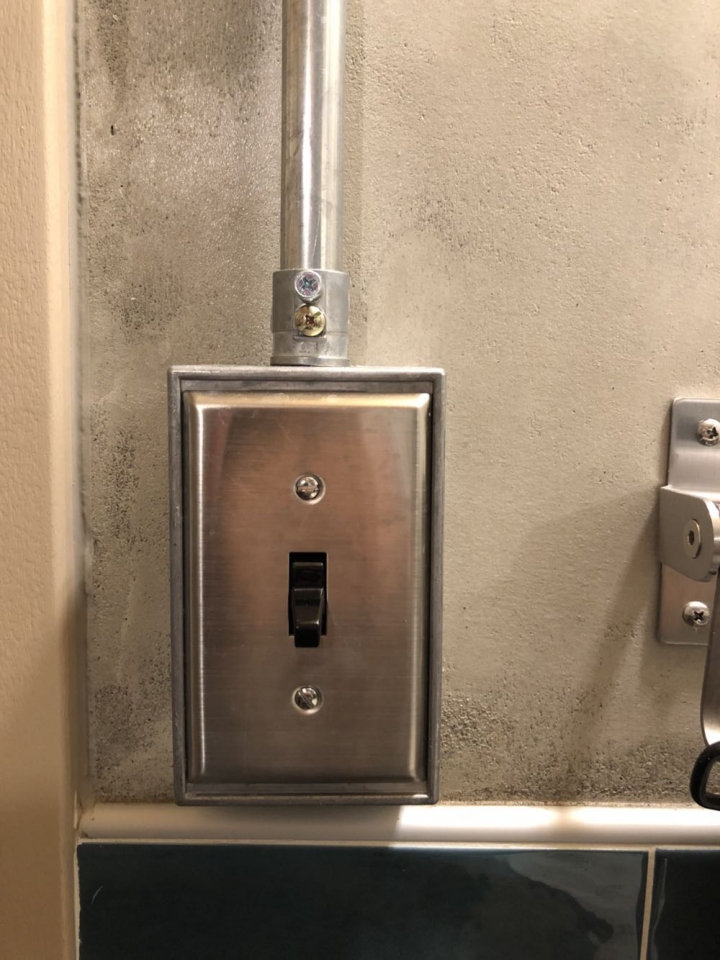

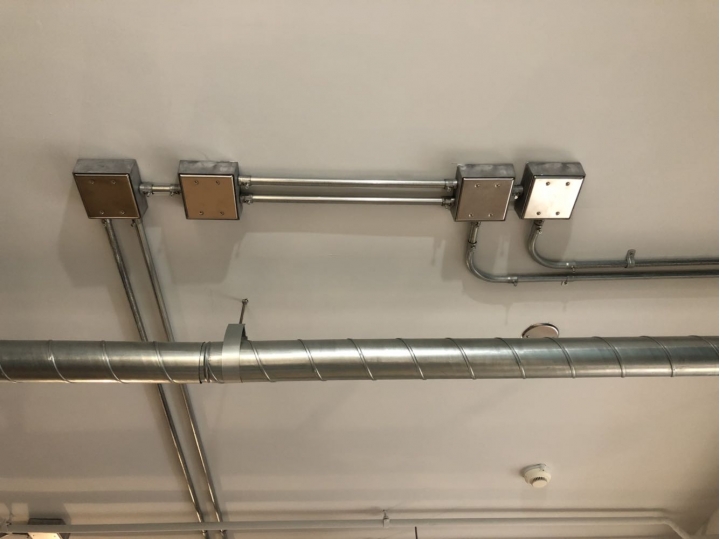

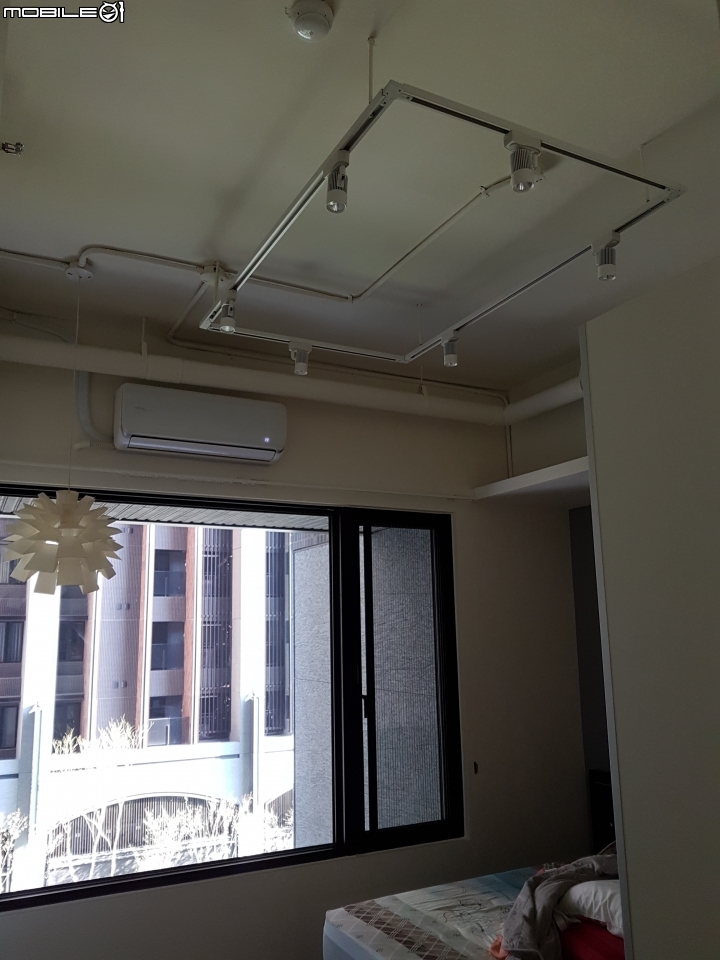

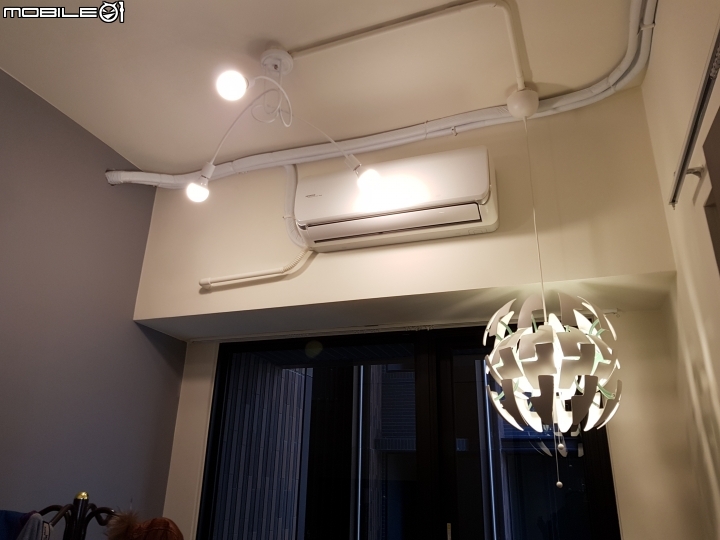

附上幾張照片給你參考

katsuo255

katsuo255
個人積分：10分
文章編號：68444719

10分

樓主

2018-05-08 2:47

感謝有人回答

想再請問
1. EMT管是用2分還是4分的?

2. EMT管內一般是穿單線?白扁線?

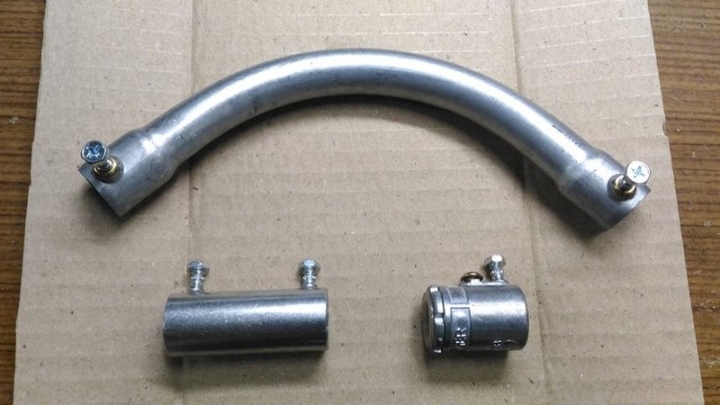

3. EMT的90轉彎接頭非常的大，

(借用網路圖片)，我因為線要從樓頂板出線盒拉出跨到樑下方，這麼大的彎造成與樑的密合度很差，

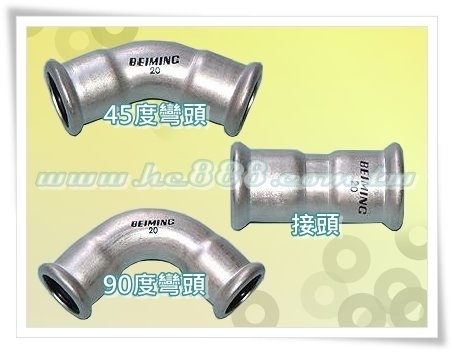

我在想如果只是走軌道燈的電線，請問我是否能用這種壓接的彎頭來代替？

(借用網路圖片)

再次感謝～～

無敵雄雄

無敵雄雄
個人積分：436分
文章編號：68449653

436分

4樓

2018-05-08 13:12

katsuo255 wrote:
感謝有人回答想再請...(恕刪)

1.EMT通常是用四分
2.線材通常是用太平洋2.0單芯線
3.你如果用不鏽鋼壓接管不是不行，只是彎頭太小之後想換線或拉線可能沒辦法，如果要做線要穿好再押接，當然因為是不鏽鋼成本也比較高一點

katsuo255

katsuo255
個人積分：10分
文章編號：68451830

10分

樓主

2018-05-08 15:43

再次感謝有人回答

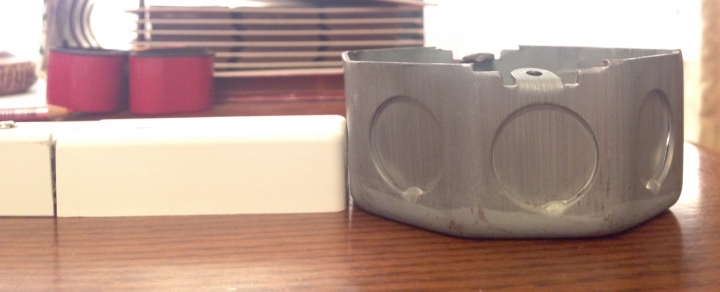

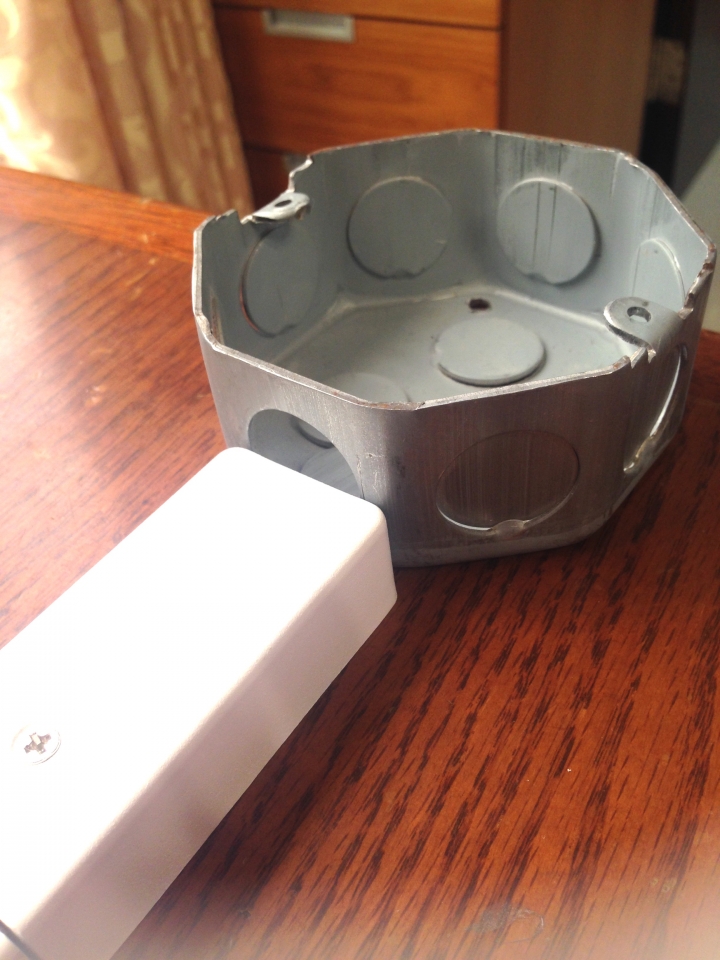

去買了一點點材料想說來擺看看感覺，所以軌道燈釘樓頂板接到集線盒就是這樣感覺的關係嗎(擺在桌上，當然要反過來看就是了...)?
好像有點奇怪，而且接觸的地方那個集線盒的洞，就這樣也不特別做甚麼處理嗎?是不是因為這樣所以大部分看網路上圖片用EMT管接軌道的，幾乎都是會把軌道垂吊?

充滿疑惑，感謝大家~

katsuo255

katsuo255
個人積分：10分
文章編號：68500690

10分

樓主

2018-05-12 2:18

想繼續再請問EMT管的固定問題...

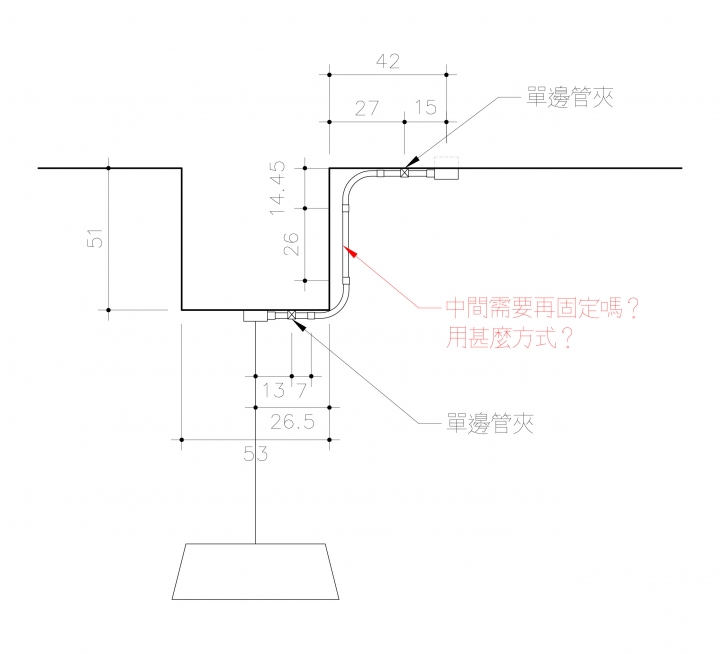

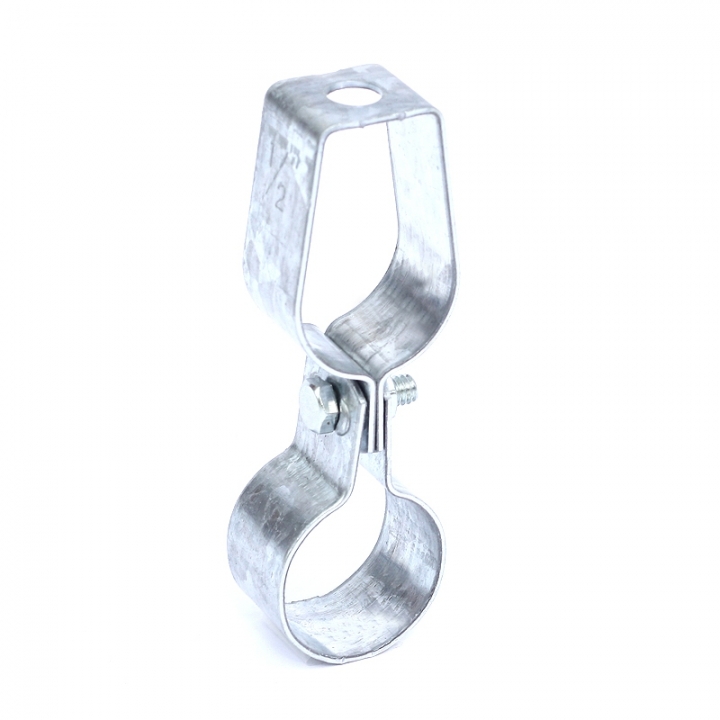

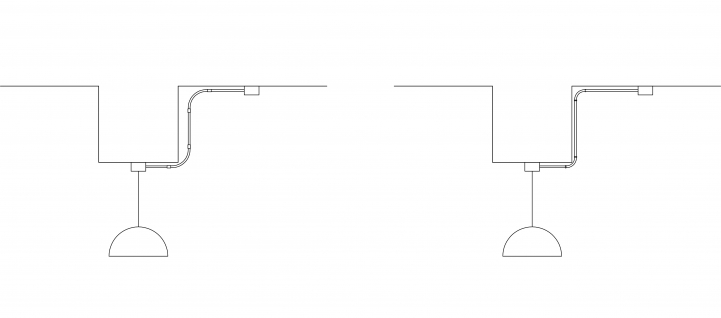

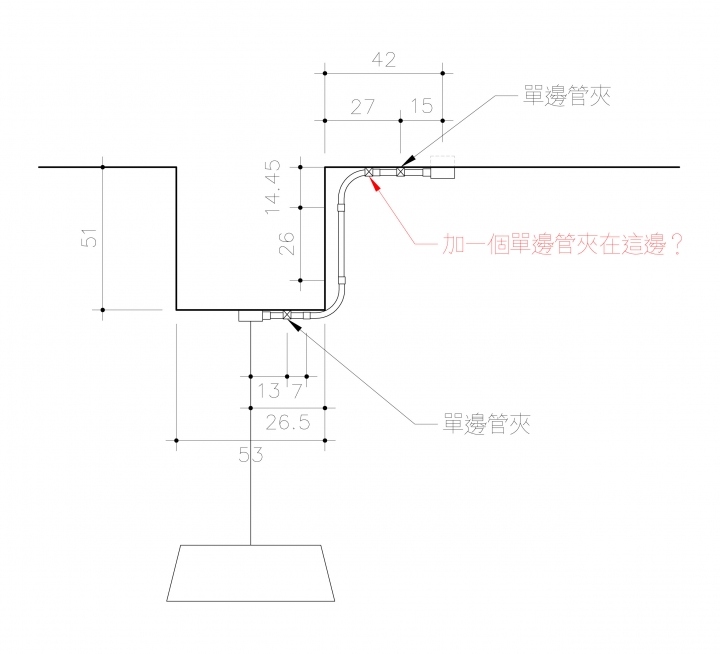

如圖的繞到樑下方式與長度，若是只在天花與樑下做固定是否可行？因為不想動到樑立面的部份....但如果真的必須在立面加一點固定，有甚麼可用的方式呢？(不想用需要角鐵使用的管夾如P型管夾這種的.....)，如果使用這種子母管夾可行嗎?

還是勉強在天花板大月彎接頭處再加一點固定?

非專業的研究了許久還是有許多問題...再拜託大家解惑.....

Jeep6126

Jeep6126
個人積分：90分
文章編號：68501722

90分

7樓

2018-05-12 8:27

天花板與樑的轉角用大月彎直接90度下來，到了樑下面的轉角再接一個大月彎往橫向轉(面對樑往左或往右轉)，這個彎頭的位置要比樑低一點，再接一個大月彎在樑的底部往前轉，也就是用兩個彎頭一個往橫的轉一個往直的轉，希望看得懂我的意思..

與軌道相接的地方，是我的話不會放接線盒，會讓EMT管開口直接與軌道的進線端接合，但是EMT的尾端與軌道接合處我會套上一組盒接的接頭，雖然沒有功能，但是感覺是一個管線的結尾，有一個整體感！

katsuo255 wrote:
想繼續再請問EMT管...(恕刪)

katsuo255

katsuo255
個人積分：10分
文章編號：68502057

10分

樓主

2018-05-12 9:21

非常謝謝大大回答，

有一點不太懂，，"到了樑下面的轉角再接一個大月彎往橫向轉"也就是樑下的大月彎是平的(大月彎L型的平面貼著樑)，可是沿著樑垂直下來的EMT管，不能直接接"平的大月彎"，如果要轉成平的大月彎，必須用垂直的大月彎--->一小段EMT管--->平的大月彎，也就是說總共3個大月彎？還是我做法上有所誤解....？

不過這樣好像還是沒有解決在樑的立面如果需要加一點固定的問題？
