本篇是要強調每個插座地線之重要性! 不囉唆，直接PO圖比較快!
此顆插座為迴路的第一個插座，因為為快速插入式，且為彈片固定方式，該處接點氧化，阻抗升高，進而產生熱能，造成電線起火!
此時在很多被偷工的住家(我猜有90%以上之住家電源配線都被偷工了，網路上看的都是被偷工的居多)，是必然起火燃燒了，因為很多插座被偷工了地線! (或者，使用不當之20A NFB保護多個15A 安規之插座，且偷工每個迴路之地線)

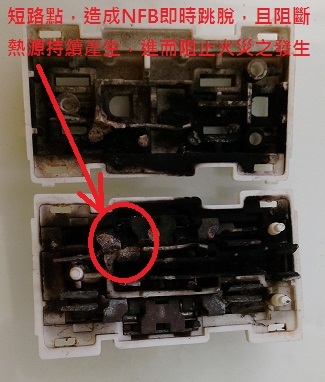

此處之例子也是插座處起火，起因為接點氧化，造成接點之阻抗升高，進而產生熱能造成電線起火，且是從火線開始燒起來的，
此時，造成固定彈片之塑膠外殼融毀，進而造成插座內部之火線之彈片&地線之彈片 "短路"，促使 15A NFB 因為短路而即時跳脫，避免了一場悲劇!!!
此處短路，讓NFB即時跳脫，免除了一場火災，消防局判定短路起火，請不要傻傻地吞下去，短路會起火都是不正確施工&偷工所引起的，請看這篇重要連結:電氣火災/漏電致死事故，如為偷工所造成，可對偷工水電提告!
(該迴路有正確之15A NFB & 15A 安規插座(沒被偷工成 20A NFB 搭配15A 安規插座)，且有正確之地線連接回盤內之地線極，且該地線極有正確地短接至中性極!)
每年冬天，台灣必然出現很多電氣火災(60%以上)，不是沒有原因的!!! (電暖爐&除濕機都出勤了)
唉，這些會偷工的水電，人在做，天在看，自己好自為之吧!!!
有興趣，且關心自家安危的，請自行慢慢地閱讀吧! 連結如下:
連結:接地觀念
重要連結:三孔插座未接地，可要求建商或水電改善，不然可依電工法規來提告。
重要連結: 有無接地線 此篇所有頁面皆須詳讀，你該詳讀這篇
請參考此篇來排除接地迴路:
接地和漏電斷路器此篇所有頁面皆須詳讀
重要連結:電氣火災/漏電致死事故，如為偷工所造成，可對偷工水電提告!
sendakgg wrote:
你都講了 是氧化...(恕刪)
是在說因為有正確之接地而避免掉火災，該處接點接觸不良所造成之起火，只能透過定期更新插座才能避免。
這種3孔插座火線之導電架，只離地線導電架不到5mm之距離，離水線有10mm左右，且中間隔著地線導電架，所以有正確之地線，火線燒融造成導電架偏移，因此火地之短路造成nfb即時跳脫(阻斷了熱能之持續產生)，避免火災之形成。(火線導電架要偏移至水線導電架，幾乎不可能(除非已經全面燃燒了)，因為中間隔著地線導電架，這樣有理解被偷工地線的嚴重性了吧！)
該處只有一個電器，也就是一個不到500w 的除濕機而已!
那種牌子的插座不重要，因為都有通過安規認證。
接地的功用不只是要防觸電而已，正確地接地還可以防止火災之發生&EMI等等之電子干擾!
不正確之接地，當發生漏電時，漏電流會隨處亂竄，想要找路徑回系統地，且這個路徑是多從的，只要被它找到路徑，且對此路徑之金屬物加熱，火災必然形成! 這也是為什麼有時候消防局還會查不出起火原因，因為漏電流亂竄造成起火點可以是建築物之任何一處!
現今資訊設備一大堆，例如:電腦，為了通過EMI干擾測試，還會加入一顆 Cy 電容在 火線&地線之間，這也就是為什麼你會在版內看到那麼多的人在詢問: "被電腦機殼電到、被IH爐電到...等等。 因為這些人的家中的電源之配電盤配置，都是被偷工地線的! 這些人只要提告偷工業者，此情況都可以改善的!!!
